Цель занятия: освоить методы моделирования линейных систем в пакете Simulink, научиться строить переходные процессы, изучить метод компенсации постоянных возмущений с помощью ПИД-регулятора.
1. Исследуется система управления рукой робота, структурная схема которой показана на рисунке.
Рис. 1.1. Система управления рукой робота
Движение руки робота описывается линейной математической моделью в виде передаточной функции
, где
рад/с,
с
Привод моделируется как интегрирующее звено, охваченное единичной отрицательной обратной связью, так что его передаточная функция равна
,
с
Измерительное устройство моделируется как апериодическое звено с передаточной функцией
,
с

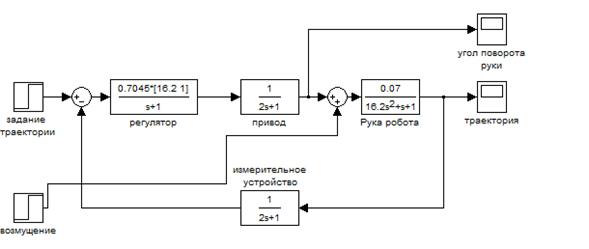

Рис. 1.2. Модель системы управления рукой робота

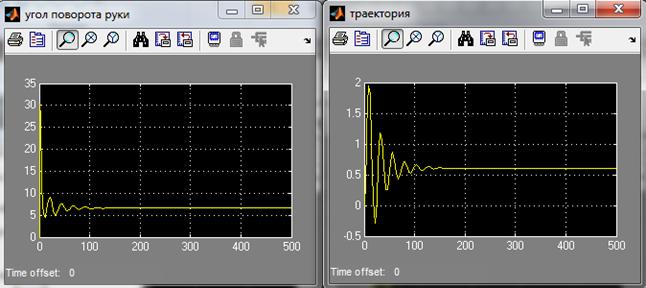

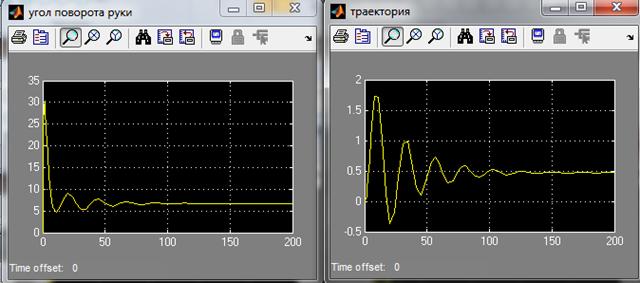

Рис. 1.3. Результаты моделирования
Рис. 1.5. График изменения траектории и угла поворота

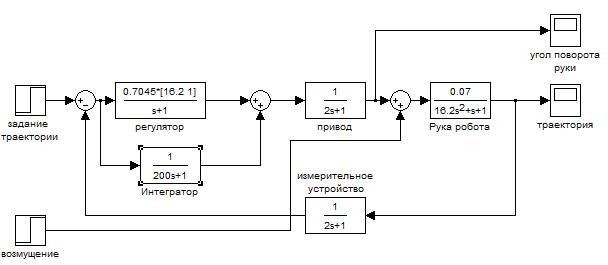

Рис. 1.6. Ориентировочный вид модели Simulink

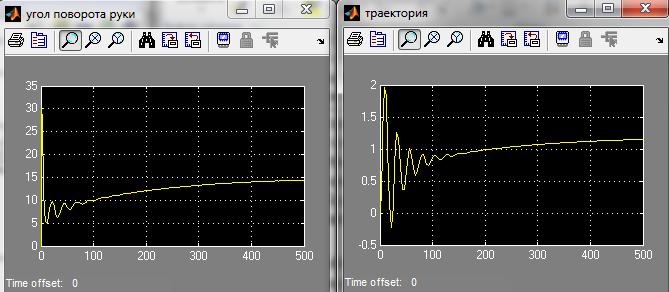

Рис. 1.7. Результаты моделирования
Рис. 1.8. Ориентировочный вид модели Simulink
Рис. 1.9. Результаты моделирования
subplot(2, 1, 1);
plot(phi0(:,1), phi0(:,2),...
phi (:,1), phi(:,2));
title('Заданная траектория');
xlabel('Время, сек');
ylabel('\phi, градусы');
legend('ПД-регулятор', ...
'ПИД-регулятор');
subplot(2, 1, 2);
plot(delta0(:,1), delta0(:,2),...
delta (:,1), delta(:,2));
title('Угол поворота руки');
xlabel('Время, сек');
ylabel('\phi, градусы');
legend('ПД-регулятор', ...
'ПИД-регулятор');
Рис. 1.9. График изменения траектории и угла поворота руки
Рис. 1.10. Подсистемы «Регулятор», «Привод» и «Рука робота»

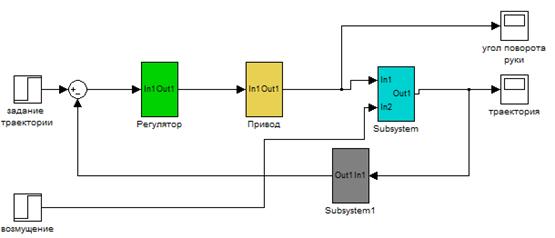

Рис. 1.11. Модель Simulink с подсистемами
Рис. 1.12. Модель Simulink с подсистемами
Рис. 1.13. Модель Simulink с подсистемами

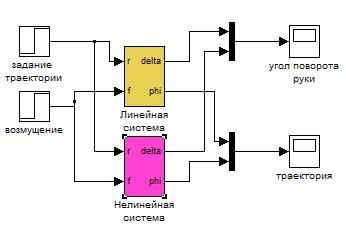

Рис. 1.14. Модель Simulink с блоками Saturation (насыщение)

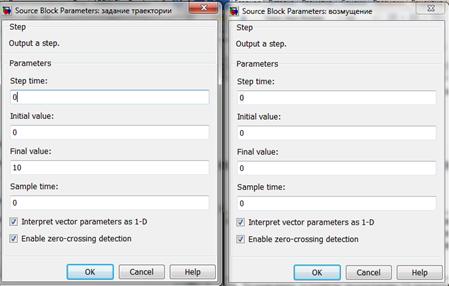

Рис. 1.15. Параметры

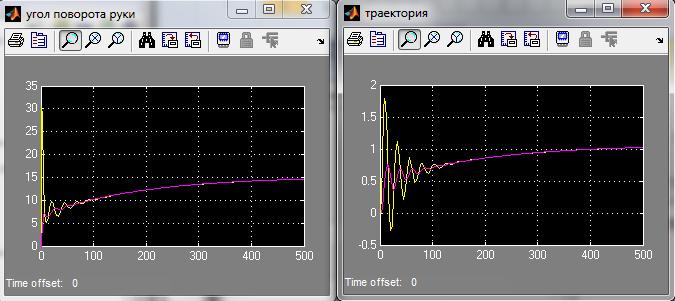

Рис. 1.16. Жёлтый график показывает изменение первого входа осциллографов – (линейная система), фиолетовый – второго (нелинейная система).
Вывод: В ходе выполнения данной лабораторной работы мы освоили методы моделирования линейных систем в пакете Simulink, научились строить переходные процессы, изучили метод компенсации постоянных возмущений с помощью ПИД-регулятора.
