S, S1, S2 - толщина стенки трубы, мм;

α = 50 ÷ 100 (± 10);

b = 450 ÷ 520 (± 10);

g = 37,5 ± 10;

А = 2,3 ÷ 3,6 (± 0,2) мм;

В = 1,0 ÷ 1,8 (± 0,2) мм;

D = 1,0 ÷ 1,8 (± 0,2) мм.



ЭГС 09.03.31991.00 ПЗ





Изм.

Лист

№ докум.

Подпись

Дата





Разработал

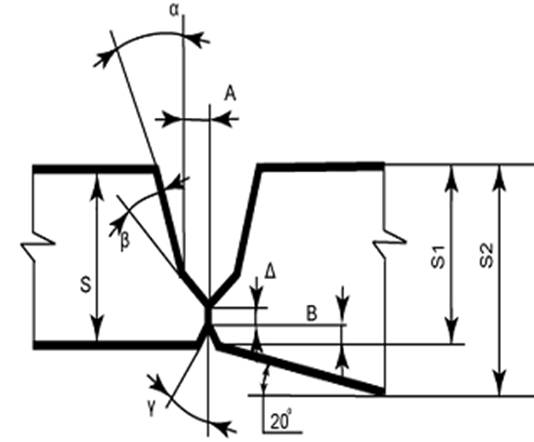

Форма разделки кромок стыкового шва для разнотолщинных труб

Буква

Масса

Масштаб



Проверил



Т. контр.

1:1



Лист

Листов



Н. контр.



Утвердил

ПУ-22 ЭГ-03-09
