Задание

Таблица 1. Исходные данные:

№ варианта	Em, кВ	L, Гн	C, пФ	g, мкСм	α,̊	φр. к., град. эл.
5	200	468	1000	1,0	70	50

Опыт №1: Исследование влияния момента первоначального обрыва дуги в выключателе (момента среза тока) φобр на величину тока среза I0, амплитуду ожидаемого перенапряжения Umax ож, и кратность перенапряжения

kп. ож=Umaxож/Uф.m (здесь Uф.m=Em) при отсутствии повторных пробоев в выключателе.

Таблица 2. Выключатель - Абстрактный (α=89,9 ̊, Uпр/Em=10):

φобр, эл. град	90	100	110	120	130	140	150	160	170	180
I0, A	1,36	1,32	1,23	1,2	1,0	0,84	0,69	0,4	0	0
Umax ож, кВ	596	587	563	520	465	397	322	249	200	200
kп. ож	2,98	2,935	2,815	2,6	2,325	1,985	1,61	1,245	1	1

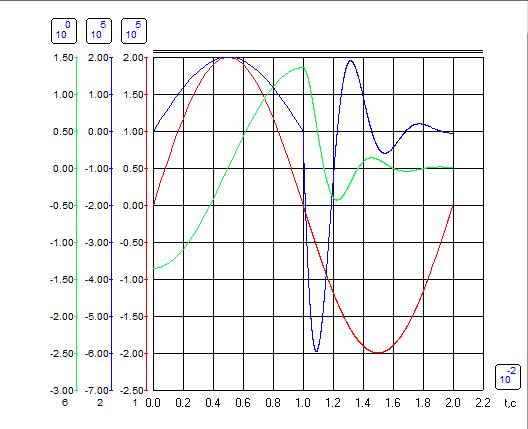

Опыт 1: φобр=90 град. эл.:

Опыт №2: Исследование влияние момента расхождения контактов выключателя φр. к. на амплитуду перенапряжения Umax и его кратность kп=Umax/Uф.m.

Таблица 3. Выключатель - Абстрактный (φобр=90 град. эл., Uпр/Em=4):

φр. к., град. эл.	0	10	20	30	40	50	60	70	80	90
Umax,кВ	360	350	325	346	350	325	330	315	290	260
kп	1,8	1,75	1,625	1,73	1,75	1,625	1,65	1,575	1,45	1,3

Таблица 4. Выключатель - Масляный (φобр=90 град. эл., Uпр/Em=4):

φр. к., град. эл.	0	10	20	30	40	50	60	70	80	90
Umax,кВ	265	260	250	242	235	230	226	219	220	229
kп	1,325	1,3	1,25	1,21	1,175	1,15	1,13	1,095	1,1	1,145

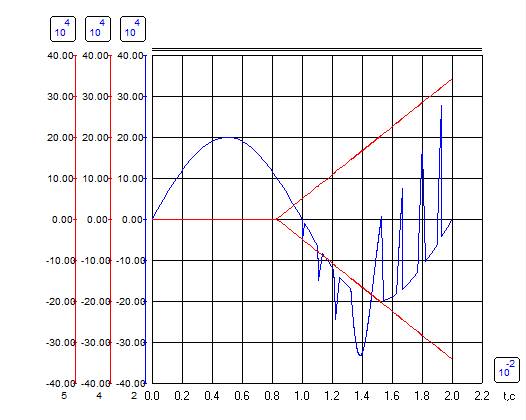

Опыт 2 (ВА): φр. к=60 град. эл.:

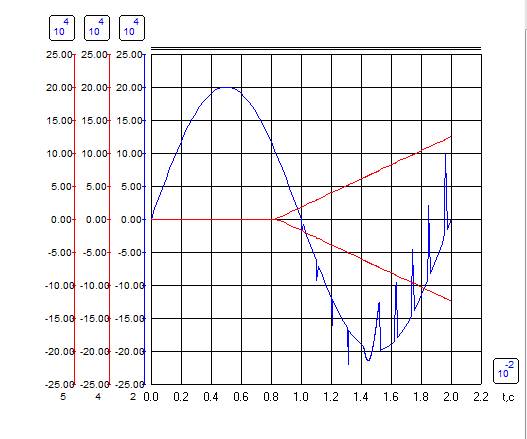

Опыт 2 (ВМ): φр. к=60 град. эл.:

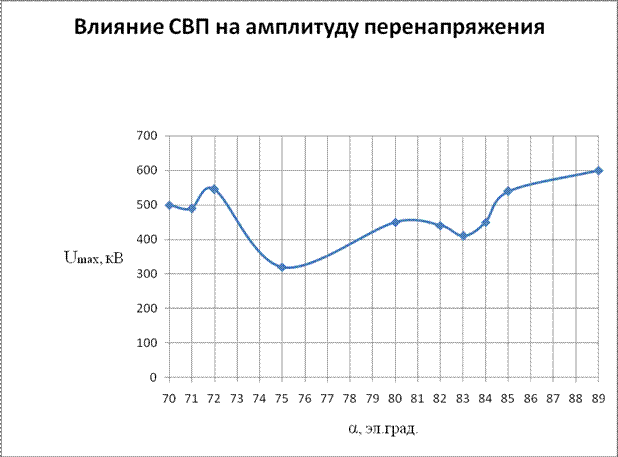

Опыт №3: Исследовать влияние СВП между контактами выключателя (угла α) на амплитуду перенапряжения Umax и его кратность kп=Umax/Uф.m.

Таблица 5. Выключатель - Абстрактный (φобр=90 град. эл., Uпр/Em=4):

α, ̊	70	71	72	75	80	82	83	84	85	89
Umax,кВ	500	490	545	320	450	440	410	450	540	600
kп	2,5	2,45	2,725	1,6	2,25	2,2	2,05	2,25	2,7	3

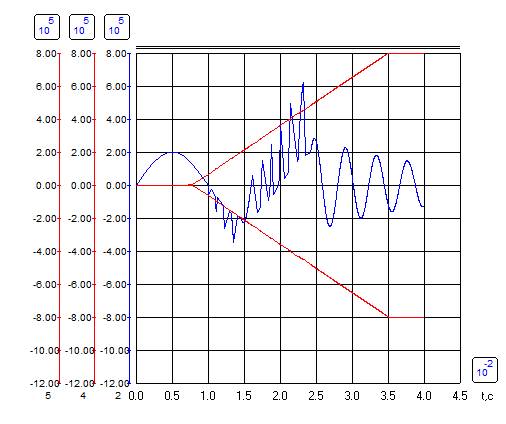

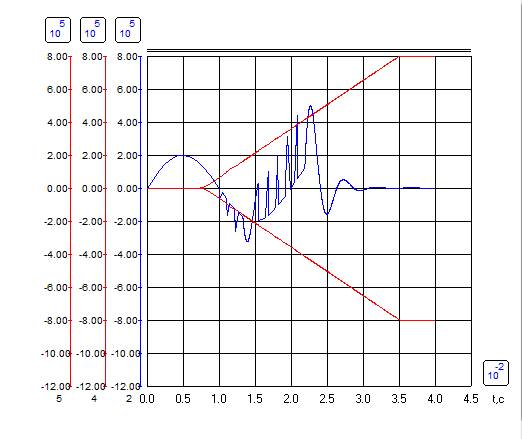

Опыт 3:α=70 град. эл.:

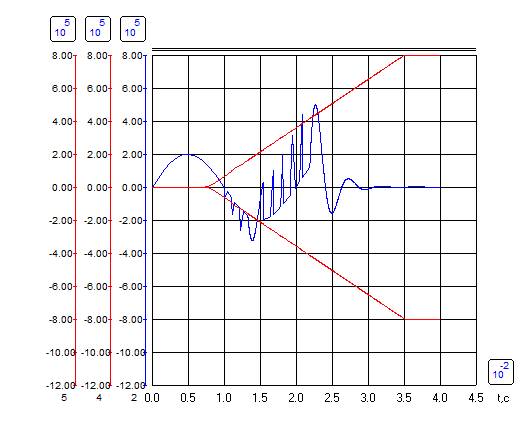

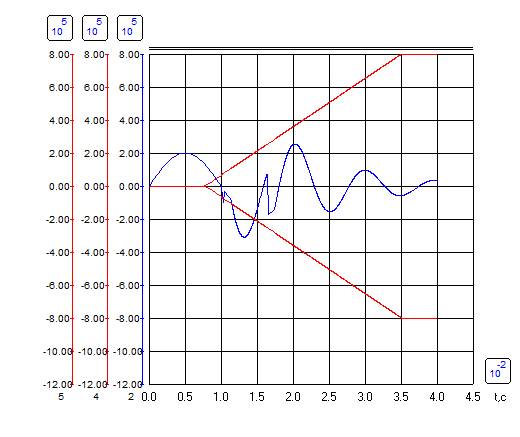

Опыт 3: α=85 град. эл.:

Опыт №4: Исследовать, по отдельности, влияние величин эквивалентной ёмкости С и проводимости g на амплитуду перенапряжения Umax и кратность kп=Umax/Uф.m.

Таблица 6. Выключатель - Абстрактный (φобр=90 град. эл., Uпр/Em=4):

С, пФ	500	1500	3000	5000	7500	10000
Umax, кВ	330	450	405	305	258	250
kп.	1,65	2,25	2,025	1,525	1,29	1,25

Таблица 7. Выключатель - Абстрактный (φобр=90 град. эл., Uпр/Em=4):

g, мкСм	0,01	0,05	0,1	0,5	0,7	0,8	0,9	1,0
Umax, кВ	610	610	615	510	570	550	520	500
kп.	3,05	3,05	3,075	2,55	2,85	2,75	2,6	2,5

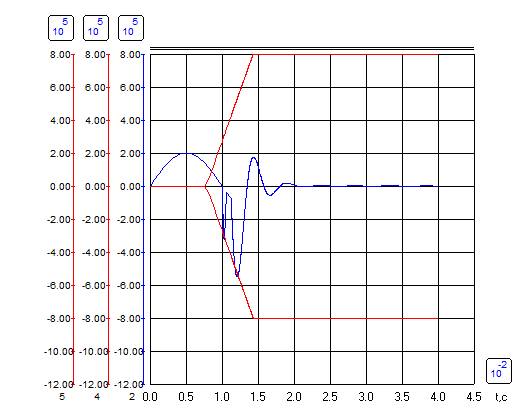

Опыт 4: С=500пФ:

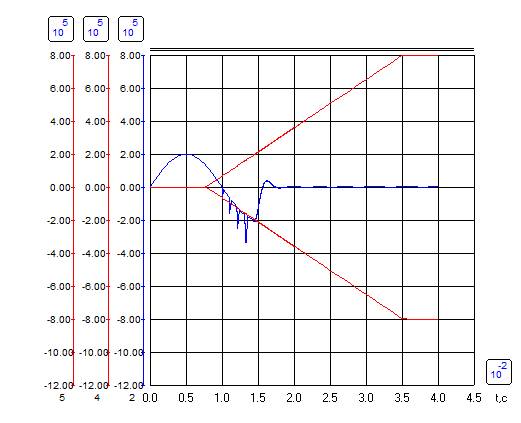

Опыт 4: С=5000пФ:

Опыт 4: g=0,1 мкСм:

Опыт 4: g=1 мкСм:
