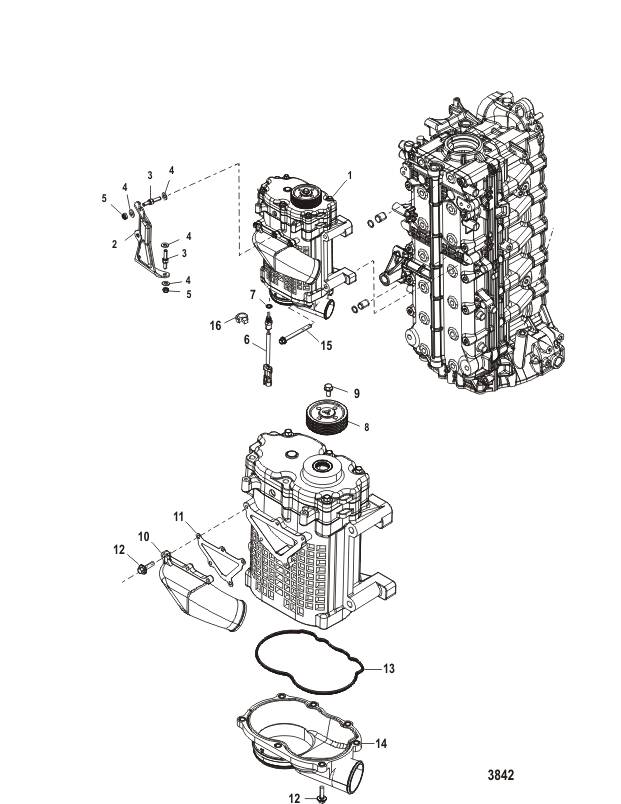

Приводной воздушный нагнетатель (ПВН)
Приводной воздушный нагнетатель (ПВН)
Поз. № | Кол-во | Наименование | Усилие затягивания | |||
Н-м | фунт.-дюйм. | фунт.-фут. | ||||
1 | 1 | Приводной воздушный нагнетатель (ПВН) | ||||
2 | 1 | Кронштейн | ||||
3 | 3 | Шпилька с заплечиком | 8 | 71 | ||
4 | 5 | Шайба | ||||
5 | 5 | Гайка (M6) | 8 | 71 | ||
6 | 4 | Датчик температуры | 15 | 133 | ||
7 | 1 | Уплотнительное кольцо | ||||
8 | 4 | Шкив | ||||
9 | 1 | Винт | 36 | 26.5 | ||
10 | 1 | Выпускной воздуховод | ||||
11 | 1 | Прокладка | ||||
12 | 5 | Болт | 8 | 71 | ||
13 | 1 | Сальник | ||||
14 | 1 | Приемный воздуховод | ||||
15 | 4 | Винт (M10 x 105) | 1-ый этап затягивания | 15 | 133 | |
Окончательный этап | 43 | 32 |

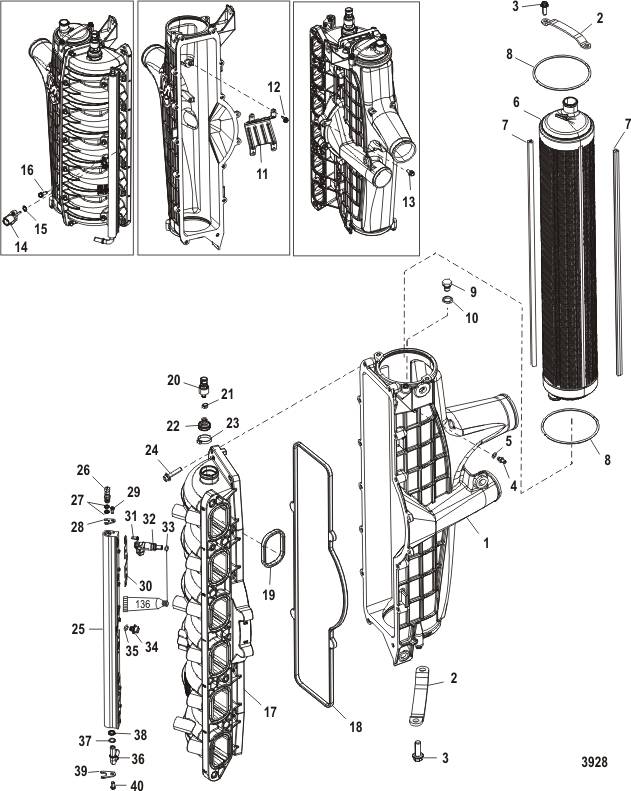

Блок охлаждения нагнетаемого воздуха (БОНВ) - Впускной коллектор
Блок охлаждения нагнетаемого воздуха (БОНВ) - Впускной коллектор
Поз. № | Кол-во | Наименование | Усилие затягивания | ||
Н-м | фунт.-дюйм. | фунт.-фут. | |||
1 | 1 | Блок охлаждения нагнетаемого воздуха (БОНВ - CAC) в сборе | |||
2 | 2 | Скоба | |||
3 | 4 | Винт (M6 x 18) | 10 | 88 | |
4 | 1 | Штуцер | |||
5 | 1 | Уплотнительное кольцо | |||
6 | 1 | Блочный модуль в сборе | |||
7 | 2 | Сальник | |||
8 | 2 | Уплотнительное кольцо | |||
9 | 1 | Штуцер | |||
10 | 1 | Уплотнительное кольцо | |||
11 | 1 | Пластина | |||
12 | 4 | Винт (M5 x 16) | 7 | 62 | |
13 | 2 | Винт (M6 x 15) | 7 | 62 | |
14 | 1 | Датчик температуры воздуха с уплотнительным кольцом | |||
15 | 1 | Уплотнительное кольцо | |||
16 | 2 | Винт (M4 x 16) | 2 | 17.7 | |
17 | 1 | Впускной коллектор в сборе | |||
18 | 1 | Сальник | |||
19 | 6 | Сальник | |||
20 | 1 | Датчик абсолютного давления в коллекторе (ДАДК - MAP) | |||
21 | 1 | Хомут (15.7) | |||
22 | 1 | Чехол | |||
23 | 1 | Хомут (36.1) | |||
24 | 13 | Винт (M6 x 25) | 7 | 62 | |
25 | 1 | Топливная направляющая | |||
26 | 1 | Клапан Шрейдера | |||
27 | 2 | Уплотнительное кольцо | |||
28 | 1 | Кронштейн | |||
29 | 1 | Винт (M5 x 10) | 7 | 62 | |
30 | 3 | Кронштейн | |||
31 | 12 | Винт (M5 x 10) | 7 | 62 | |
32 | 6 | Топливный инжектор | |||
33 | 6 | Уплотнительное кольцо | |||
34 | 1 | Демпфер | |||
35 | 1 | Уплотнительное кольцо | |||
36 | 1 | Патрубок, впускной, топливный | |||
37 | 1 | Шайба | |||
38 | 1 | Уплотнительное кольцо | |||
39 | 1 | Кронштейн | |||
40 | 1 | Винт (M5 x 10) | 7 | 62 |
Тюбик № | Наименование | Точка смазки | Артикул |
| Смазка - Lubriplate SPO 255 | Уплотнительные кольца инжекторов | Приобрести у местных поставщиков |
|
