Телефонный аппарат "Ритм ТА201"

-2»

Телефонный аппарат

"Ритм ТА201"

Руководство по эксплуатации

Оглавление

1. Назначение 3

2. Комплектность 3

3. Технические характеристики_ 4

4. Устройство_ 5

5. Режимы работы ТА_ 9

6. Тестовый режим_ 12

7. Программирование 13

8. Тестовый контроль 15

9. Указания по вводу в эксплуатацию_ 18

10. Условия транспортирования и хранения_ 18

Введение

Настоящее руководство предназначено для изучения телефонного аппарата «Ритм ТА201» (далее ТА) и содержит описание его устройства, работы, технические характеристики и другие сведения, необходимые при его эксплуатации.

В документе используются следующие сокращения и условные обозначения:

АЛ - абонентская линия;

АПП - автоматизированный переговорный пункт;

АТС - автоматическая телефонная станция;

ВУ - вызывное устройство;

КУ - картоприемное устройство;

МГ - междугородный;

МН - международный;

РП - рычажный переключатель;

СТК - сервисная телефонная карта;

СТК-А - СТК с автоматическим считыванием кода;

ТА - телефонный аппарат;

ТК - телефонная карта;

ШМ - шунт микрофона.

1. Назначение

Телефонный аппарат «Ритм ТА201» предназначен для предоставления услуг автоматической местной, междугородной и международной телефонной связи.

ТА предназначен для включения в двухпроводную АЛ АТС с напряжением станционного источника постоянного тока от 44В до 72В. ТА может работать и при меньшем напряжении (от 20В), если обеспечивается ток в линии в разговорном режиме не менее 18мА.

ТА имеет гибкую систему программирования параметров и режимов, что позволяет использовать его в различных вариантах применения:

- «бесплатный» ТА общего применения без ограничения набора;

- ТА местной связи с запретом МГ/МН набора;

- ТА на АПП с внешним управлением ШМ от аппаратуры АПП либо с автономным (программным) управлением ШМ;

- ТА для работы с интеллектуальной платформой СТК;

- «справочный» ТА.

ТА работает при температуре окружающего воздуха от минус 40°С до +45°С, относительной влажности воздуха до 95%.

2. Комплектность

Телефонный аппарат...................1 шт.

Ключ технического отсека.........2 шт.

Паспорт.....................................…1 экз

Руководство по эксплуатации….1 экз. на партию аппаратов.

3. Технические характеристики

3.1 ТА обеспечивает:

· Набор номера декадно-имульсным, частотным либо комбинированным (сначала импульсным, затем – частотным) способом. Частотный набор может быть установлен исходно (переключателем) либо включается кнопкой «P-F».

· Повтор последнего набранного номера кнопкой «R».

· Отбой АЛ кнопкой «#» (только для импульсного набора) или двойным нажатием кнопки «R».

· Управление шунтом микрофона - программное или внешним сигналом от АПП.

· Автонабор номера (до 16 знаков) при снятии трубки.

· Короткий («индексный») набор номера нажатием одной цифровой кнопки.

· Возможность запрета префикса «8» (или другой цифры, используемой для выхода на междугородную/международную связь).

· Возможность разрешить набор только нескольких номеров (до 27 номеров в списке разрешенных).

· Изменение уровня громкости приема на 6дБ при нажатии кнопки « ».

3.2. Параметры передачи, стыка и взаимодействия ТА с АТС соответствуют требованиям ОСТ 45. «Аппараты телефонные аналоговые общего применения. Общие технические условия».

4. Устройство

4.1 ТА семейства «Ритм ТА201» изготавливаются в металлических настенных корпусах двух видов:

§ Корпус «Мини» (рисунок 1), габаритные размеры 220х170х130мм; масса: 3,5кг.

§ Корпус «Универсальный» (рисунок 2), габаритные размеры 320х240х170мм;

масса: 10кг.

4.2 Телефонная трубка присоединена к корпусу шнуром, защищённым от повреждения гибким металлическим рукавом.

4.3 На лицевой стороне корпуса сверху размещается краткая инструкция для пользователя. На задней стороне имеются отверстия для ввода проводов и для крепления к стене. Расположение крепежных отверстий унифицировано с другими типами телефонных аппаратов.

Внутри корпуса размещены:

- плата управления;

- плата вызывного устройства;

- рычажный переключатель;

- блок клавиатуры.

Дополнительно по требованию заказчика ТА могут комплектоваться:

- жидкокристаллическим индикатором 2х16 символов;

- картоприемным устройством для считывания информации с СТК.

Все межблочные соединения, подключение АЛ и, при необходимости, внешнего ШМ, осуществляется с помощью разъемов по схеме рис.3. Аналогичная схема размещена внутри корпуса на стенке ТА.

4.4 Блок клавиатуры

ТА комплектуется 15-ти кнопочной клавиатурой «Ритм», либо 16-кнопочной клавиатурой, с маркировкой правого столбца кнопок «ABCD». Функции кнопок устанавливаются программным обеспечением ТА в зависимости от текущего режима работы. Основное назначение функциональных кнопок:

«A» или « » - изменение громкости приёма;

«B» или «P-F» - переключение с импульсного на частотный набор;

«С» или «R» - отбой / повтор последнего номера / индексный набор;

«D» или отсутствует - ответ / выдать PIN-код;

«*» - частотный набор / увеличенная межсерийная пауза /

/ повтор импульсного набора;

«#» - отбой импульсного набора.

В режиме частотного набора кнопки «*» и «#» работают так же, как цифровые, выдавая соответствующий двухчастотный сигнал во время нажатия кнопки.

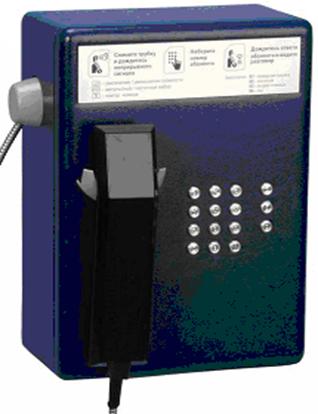

Рисунок 1. Внешний вид аппарата в корпусе «Мини»

Рисунок 2. Внешний вид аппарата в корпусе «Универсальный»

Рисунок 3. Схема соединений

4.5 Картоприёмное устройство

Картоприёмное устройство (КУ) предназначено для автоматического считывания PIN-кода, записанного на СТК. КУ монтируется внутри ТА на передней (корпус «У») или боковой (корпус «М») стенке. Снаружи видна только щель с направляющими для ввода карт.

Предусмотрены разные варианты КУ для разных типов принимаемых СТК:

- контактное КУ - для чип-карт с контактами по ОСТ 45. и ISO7816;

- бесконтактное КУ с оптическим считывателем кода (КПО) для карт типа СТК-А.

4.6. Индикатор

В ТА устанавливается жидкокристаллический индикатор с подсветкой на 2 строки по 16 символов. В верхней строке индикатора отображаются информационные сообщения для пользователя или время разговора, в нижней строке - набираемый номер.

4.7 Плата управления

Работой ТА управляет микроконтроллер типа AT89S52 по программе, записанной во внутреннюю память (8К байт). Кроме него на плате управления находятся:

- энергонезависимая память данных объемом 2К байт для хранения рабочих параметров конфигурации, телефонных номеров и других данных;

- разговорный тракт и частотный номеронабиратель;

- схемы сопряжения с АЛ, клавиатурой, индикатором, картоприемным и вызывным устройствами;

- схема питания и запуска микроконтроллера со сторожевым таймером.

При уложенной трубке от АЛ потребляется небольшой ток, достаточный для питания дежурных цепей ТА и подзарядки емкостного накопителя энергии. При снятии трубки питание подается на микроконтроллер и на разговорную схему. Микроконтроллер производит самотестирование, начальную установку цепей ТА, и в соответствии с управляющей программой и заданной конфигурацией выполняет:

- опрос состояния РП, клавиатуры и внешнего ШМ;

- набор номера;

- управление разговорной схемой (включение ШМ, подача акустических сигналов, изменение громкости приема);

- вывод сообщений на индикатор;

- чтение СТК, вставленной в КУ.

При укладывании трубки микроконтроллер отключается, и схема запуска дает аппаратный отбой на время не менее 1с. В случае сбоя микроконтроллера то же самое сделает сторожевой таймер.

5. Режимы работы ТА

5.1 Исходный импульсный или частотный режим набора номера устанавливается переключателем «Тон» на плате управления ТА. При включенном (по стрелке) переключателе возможен только частотный набор, при выключенном можно перейти от импульсного набора к частотному кнопкой «P-F» (до начала набора номера - также и кнопкой «*»).

5.2 Отбой и повтор последнего набранного номера производится кнопкой «R». Еcли кнопка «R» нажата до окончания отработки номера в АЛ, то производится только отбой (без повтора). Если отбой уже был выполнен, по кнопке «R» сразу начинается повторный набор. В режиме импульсного набора также могут использоваться кнопки «#» - отбой и «*» - повтор/ увеличенная межсерийная пауза.

Если не используется режим с сохранением последнего набранного номера по РП (см. далее вариант применения 08 и тест 11) или автонабор, то нажатие кнопки «R» сразу после снятия трубки переключает ТА на ожидание «индексного» набора, что отмечается двойным коротким акустическим сигналом и надписью на индикаторе: «Введите индекс». Программирование номеров для индексного набора описано в п.7.3.

5.3 Кроме обычного, «бесплатного» режима работы, ТА реализует различные варианты ограничения бесплатных или предоставления платных услуг связи:

- запрет набора определенных номеров;

- внешнее или автономное (программное) управление ШМ;

- автоматический набор заданного номера после снятия трубки;

- разрешение набора только нескольких заданных номеров;

Предусмотрен фиксированный ряд типовых вариантов применения ТА (см. табл.1).

Вариант, установленный изготовителем, при необходимости может быть легко изменен (перепрограммирован) на любой другой прямо на месте эксплуатации ТА обслуживающим техническим персоналом. Программирование производится в тестовом режиме в соответствии с разделом 7.

Таблица 1 - Варианты применения ТА

номер варианта	Назначение ТА
01	ТА общего применения с возможностью внешнего управления шунтированием микрофона (для переговорных пунктов)
02	ТА местной связи с запретом междугородного кода «8»
03	ТА на переговорном пункте с автономным ШМ, который включается по 4-й цифре набора. После 5с паузы ШМ снимается нажатием кнопки «3» (функция «Ответ»)
04	ТА для работы с платформой СТК без набора номера платформы (прямая связь ТА с платформой) или с автонабором номера при снятии трубки
05	ТА для работы с несколькими платформами СТК (до 9 номеров) и набором каждого из номеров нажатием одной цифровой кнопки «1..9» («индексный» набор)
06	ТА для работы с несколькими платформами СТК и ручным набором разрешенных номеров с клавиатуры
07	«справочный» ТА с перекодировкой 2-значного индекса в набираемый номер
08	вариант «02» c сохранением номера при отбое по РП (и повтором по кнопке «R»)
09	вариант «03» с ответом - по кнопке «#»

Перечисленные в таблице 1 варианты при дальнейшем описании сгруппированы следующим образом:

- ТА общего применения (варианты 01, 02, 08);

- ТА на переговорном пункте с внешним управлением ШМ (01) или с автономным программным управлением ШМ (03, 09);

- ТА для работы с интеллектуальной платформой (04,05,06);

- «справочный» ТА (07).

5.4 ТА общего применения

Вариант 01 является базовым и не имеет ограничений при наборе номера и при разговоре. Для вариантов 02 и 08 разрешена только местная связь, т. к. блокирован набор первой цифры «8». При необходимости это значение МГ префикса можно изменить на другое.

5.5 ТА на переговорном пункте

При работе на переговорном пункте ТА должен обеспечить включение ШМ при ожидании ответа вызываемого абонента и снятие ШМ после нажатия кнопки «ОТВЕТ»

(в качестве которой обычно используется кнопка «3»).

Внешнее управление ШМ от аппаратуры переговорного пункта подключается к разъему «ШМ» по схеме соединений рис.3. При этом ТА программируется на вариант «01 - общего применения».

Можно также использовать переполюсовку - управлять ШМ по сигналу от одного из проводов АЛ (см. рисунок 4). В исходном состоянии на вход поступает сигнал «минус» и ШМ включен. При ответе абонента и смене полярности АЛ сигналом «плюс» ШМ выключается.



Рисунок 4. Включение ШМ сигналом отрицательной полярности АЛ.

При отсутствии внешнего управления ШМ используется режим автономного ШМ (вариант 03). Для обеспечения возможности связи с оператором или аварийными службами, ШМ включается только по 4-й цифре набираемого номера. По окончании набора номера, после 5с паузы, ТА переходит в режим ожидания ответа, что индицируется коротким акустическим сигналом и надписью на индикаторе: “<3>-кн. ответа”

При ожидании ответа набор других цифр блокируется. После нажатия кнопки «3» ШМ снимается, а аппаратура переговорного пункта начинает отсчет времени разговора.

Вариант «09» отличается тем, что в качестве ответа используется частотный сигнал кнопки «#».

5.6 ТА для работы с интеллектуальной платформой

При работе с интеллектуальной платформой разрешен (либо автоматически выполняется) набор только тех номеров, которые явно заданы при программировании (в т. ч. аварийных и бесплатных справочных). Набор всех других номеров запрещен во избежание предоставления бесплатных разговоров.

Процесс установления связи состоит из нескольких этапов:

- набор номера платформы;

- ввод PIN-кода с СТК;

- набор номера вызываемого абонента;

- ответ абонента и разговор.

Имеется 3 варианта, различающиеся способом набора номера платформы.

Вариант «04» используется, если набор номера платформы не требуется (ТА непосредственно связан с ней) или же задан только один номер платформы, который и набирается автоматически при снятии трубки. Если имеются и другие разрешенные/аварийные номера, автонабор может быть прерван набором номера с клавиатуры.

Вариант «05» обеспечивает «индексный» выбор одного из нескольких (до 9) разрешенных номеров нажатием одной цифровой кнопки «1..9». При снятии трубки на индикаторе отображается сообщение: «Введите индекс»

После нажатия цифровой кнопки в линию автоматически отрабатывается номер, заранее записанный в соответствующую ячейку памяти. Возможен также ручной набор этих номеров (см. вариант «06»).

Вариант «06» исходно предусматривает ручной набор номеров. При снятии трубки на индикаторе отображается сообщение: «Наберите номер»

Каждая набранная цифра проверяется и отрабатывается в АЛ только в том случае, если набираемый номер присутствует в списке разрешенных (просматриваются первые 28 номеров). Ошибочный набор блокируется и отмечается длинным акустическим сигналом.

Сразу после снятия трубки по кнопке «R» можно перейти на индексный набор по варианту «05».

После выдачи в линию всех цифр номера платформы ТА автоматически переключается на частотный режим набора и ожидает ввод PIN-кода. По умолчанию предполагается считывание PIN-кода с СТК, но возможен и ручной ввод кода с клавиатуры. На индикаторе отображается:

«Вставьте карту» -при отсутствии СТК в картоприемном устройстве

или «Замените карту» - если вставлена непригодная карта.

При использовании СТК с оптическим считыванием кода, чтение кода производится при установке карты в КУ, «на лету», поэтому при слишком быстром или слишком медленном движении карты возможны ошибки чтения и отображается: «Снова введите ТК»

Eсли же код с СТК прочитан верно и готов к передаче на платформу: «<PF>-код c карты»

По нажатию кнопки «P-F» PIN-код с карты передается в линию (на 16-кнопочной клавиатуре эта функция может вызываться кнопками «B» или «D»). Без карты по кнопке «P-F» может выдаваться «служебный» PIN-код, заданный при программировании ТА (п.7.4).

Цифры PIN-кода не отображаются на индикаторе, а заменяются строкой точек. При необходимости можно включить отображение цифр кнопкой «Громкость» (одновременно с увеличением громкости приема).

После передачи PIN-кода производится набор номера абонента, при этом набираемые цифры вновь отображаются на индикаторе.

По кнопке «R» производится отбой и повтор номера платформы. Двойное нажатие «R» дает отбой и возврат на ожидание набора в соответствии с заданным вариантом.

5.7 Вариант «07» - «справочный» ТА

В этом режиме также используется индексный набор номера, но индекс задается не одной цифрой, а 2-значным числом от 00 до 99, каждому из которых соответствует одна из 100 ячеек памяти номеров.

После ввода 2-х цифр выбирается соответствующая ячейка памяти, номер из которой выдается в линию. Ошибка (номер не записан) отмечается длинным акустическим сигналом. На индикаторе отображаются только цифры индекса, цифры набираемого номера заменяется точками.

Примечание:перед программированием номеров для этого варианта рекомендуется выполнить полное стирание памяти, т. к. исходно в каждой ячейке записан собственный индекс, что фактически разрешает набор любого номера.

6. Тестовый режим

6.1 Тестовый (или сервисный) режим предназначен для проверки работоспособности узлов ТА при его изготовлении и ремонте. В этом же режиме производится программирование ТА при подготовке его к эксплуатации - выбор варианта применения, запись телефонных номеров и служебных кодов, установка отдельных параметров и свойств.

6.2 Тестовый режим включается движковым переключателем «Тест» на плате управления ТА. При снятии трубки в тестовом режиме на индикаторе отображается запрос номера теста:

"Тест - "

и программа ожидает нажатия кнопки, соответствующей выбранному тесту.

Многие тесты состоят из ряда подтестов и требуется нажатие второй кнопки, соответствующей номеру подтеста. После включения подтеста, переход к другому подтесту (внутри данного теста) осуществляется нажатием на клавиатуре одной кнопки - номера подтеста. При удержании нажатой кнопки работает автоповтор клавиатуры с частотой 14Гц.

Кнопка “*” завершает текущий тест и возвращает программу на запрос номера теста.

6.3 Выход из тестового режима производится выключением переключателя «Тест». После следующего снятия трубки ТА готов к предоставлению разговоров.

6.4 Предусмотрен также другой способ входа в тестовый режим, не требующий вскрытия корпуса ТА и манипуляций с переключателем «Тест»: нажать кнопку «Громкость» и удерживать ее при снятии трубки с РП. При этом программа ожидает ввод пароля, но на индикаторе отображается обычное приглашение: «Наберите номер»

Набираемые цифры пароля в линию не отрабатываются, а при отображении на индикаторе заменяются точками. Ввод пароля должен завершаться нажатием кнопки «#» или любой кнопки из правого столбца клавиатуры. При вводе правильного пароля программа входит в тестовый режим и запрашивает номер теста: «Тест -». При неправильном или запрещенном пароле ТА переходит в обычный рабочий режим.

6.5 Установка пароля также производится в тестовом режиме по клавише «Громкость»:

«Громк» 123456 «R» - установка пароля «123456»

«Громк» «#» -стирание пароля (запрет входа с паролем)

«Громк» «P-F» «R» -разрешен вход с любым паролем и без него

Исходно разрешен вход без пароля, что соответствует последней строке (в качестве пароля задан знак «пауза», который игнорируется при сравнении цифр), поэтому перед началом эксплуатации ТА рекомендуется сменить либо запретить пароль.

7. Программирование

7.1 Программирование ТА производится в тестовом режиме и может включать:

- инициализацию памяти данных тестом «00» или «0#»;

- выбор варианта применения ТА - одним из тестов «01»..«09» (см. табл.1);

- программирование (если требуется) номера автонабора при снятии трубки;

- программирование разрешенных номеров для вариантов «04»..«07»;

- программирование служебного PIN-кода для вариантов «04»..«06»;

- коррекцию (при необходимости) отдельных параметров в тестах 1х и 2х;

- установку или запрет пароля для входа в тестовый режим (см п.6.5).

7.2 Тест «00» используется для начальной установки всех параметров ТА в исходное состояние (вариант применения «01»-ТА общего применения, переменные параметры – по табл 3, разрешены аварийные номера – «01»..«04»).

Тест «0#» также выполняет начальную установку, как и «00», но стирает всю память номеров, в т. ч. запрещает аварийные номера.

Тесты «01..09» устанавливают текущий вариант работы ТА согласно табл.1.

Тесты группы «0» завершаются автоматически, специальный выход не требуется.

7.3 Программирование телефонных номеров производится в тестовом режиме по кнопке «R» с предварительным вводом начального значения индекса:

«0» – номер, автоматически набираемый при снятии трубки;

«1..9» - разрешенные номера с возможностью индексного набора (вариант применения «05»).

«R» «нач. индекс» [номер] «R»

Значение индекса и записанный номер выводятся на индикатор. Если новый номер не введен, - запись не производится. Для стирания номера без ввода нового следует пользоваться кнопкой «#»: «R» «нач. индекс» «#»

Ожидание ввода номера отмечается акустическим сигналом с нарастающей частотой, запись - сигналом со спадающей частотой. Переход на следующий индекс происходит автоматически, до завершения режима программирования номеров по кнопке «*»:

«R» <нач. индекс> [номер1] «R» (запись номера 1)

[номер2] «R» (запись номера 2)

«R» (пропуск номера 3)

«#» (стирание номера 4)

[номер5] «*» (завершение программирования)

Номер может содержать до 16 знаков: цифры, паузы (вводятся кнопкой «P-F»), частотные сигналы «*» (кнопкой «громкость») и «#» (кроме первого знака номера).

Для вариантов применения «01..06» начальный индекс – не более «9», следующие номера могут вводиться только последовательно, максимальное используемое значение индекса: «27».

Для варианта «07» (справочный ТА) индекс задается 2-значным числом «00»..«99» и можно использовать до 100 номеров.

7.4 Программирование «служебного» PIN-кода (выдается по кнопке «P-F» при работе с платформой без установки карты в КУ) также производится в тестовом режиме по кнопке «P-F»:

«P-F» [код] «R» -запись кода

«P-F» «#» -стирание

7.5 Для просмотра и изменения отдельных параметров управляющей программы ТА служат тесты групп «1» и «2»:

Таблица 2 – Тесты «1» и «2»

подтест	назначение	Начальное значение	Диапазон значений
10,20	версия и дата коррекции программы (только просмотр)	0021-Pro	-
11	признак «сохранять номер при отбое по РП»	0	0/1
12	запрет ввода PIN-кода с клавиатуры (для вар. 04, 05, 06)	0	0/1
13	запрет донабора после ответа или 10с паузы	0	0/1
14	число цифр до включения ШМ (для варианта 03)	4	0..5
15	код кнопки-ответа (для варианта 03)	3	0..12
16	переход в частотный режим при ожидании ответа (вар.03)	0	0/1
17	переход в частотный режим после ответа	0	0/1
18	код выхода на междугороднюю АТС (вар.02,08)	8	0..11
19	показывать на индикаторе время разговора	0	0/1
	параметры импульсного и частотного набора
21	Тотб. –длительность импульса отбоя, х10мс	120	80..255
22	Тп. отб.-длительность паузы после отбоя*, х10мс	50	0..255
23	Тмв - длительность межсерийной паузы, х10мс	66	36..100
24	Тмву - длительность увеличенной межсерийной паузы*, х10мс	140	0..255
25	Тton - длительность сигнала частотного набора, х10мс	12	5..20
26	Tnoton –длительность паузы частотного набора, х10мс	8	5..20
27	запрет кнопки «P-F» (т. е. частотного набора номера)	0	0/1
28,29	резерв	-	-

* - длительность без учета Тмв и времени замыкания АЛ (40мс), автоматически добавляемых при наборе.

После входа в подтест на индикаторе отображается текущее значение параметра. Используются параметры двух типов:

- битовые (флаги или признаки) могут иметь только два значения – 0 (выключен) и 1(включен);

- байтовые параметры, каждый из которых имет свой допустимый диапазон числовых значений.

Изменение выбранного параметра производится кнопками «#» (плюс) и «0» (минус). Для битовых флагов это соответствует включению/выключению. Если значение числового параметра выходит за установленные пределы, автоматически возвращается его начальное значение.

8. Тестовый контроль

Тест 3 - проверка клавиатуры, индикатора и частотного набора. После входа в тест каждое нажатие кнопки на клавиатуре вызывает отображение ее номера во всех разрядах нижней строки индикатора. Кнопка “#” очищает нижнюю строку. В верхней строке отображается предыдущее состояние нижней строки.

Тест 4 - проверка прохождения управляющих сигналов:

Таблица 3 - Тест «4»

Подтест	назначение
41	Замыкание / размыкание разговорного ключа (РК)
42	Замыкание / размыкание импульсного ключа (ИК)
43	Шунтирование/включение микрофона (ШМ)
44	Включение / выключение сигнала акустического предупреждения
45	Состояние переключателей «Тест» и «Тон»

Примечание: Продолжительность размыкания РК или замыкания ИК не должна превышать 5с, т. к. при этом отсутствует подпитка схемы ТА от АЛ, и идет разряд внутреннего накопителя энергии.

В подтесте 45 отображаются текущее состояние переключателей «Тест» и «Тон» (0 - включен, 1 - выключен) в виде: “45 ПЕР ХY”

Тест 5 - проверка цепей сопряжения с КУ и чтение ТК.

Подтесты 51...54 изменяют логическое состояние выхода с индикацией его состояния.

Подтесты 55...58 включают / выключают серии импульсов на соответствующем выходе интерфейса ТК.

Сигналы CLK, RST и DIO выдаются сериями по 32 импульса (период импульсов в серии 20мкс, период следования серий 10мс).

По шине питания (Vcc) импульсы выдаются с периодом 20мс и скважностью 2.

В подтесте «50» отображается начальный адрес и содержимое четырех последовательно прочитанных с ТК байт данных.

Таблица 4 – Тест 5

Тест	назначение
51	Включение / выключение питания Vcc
52	Включение / выключение CLK
53	Включение / выключение RST
54	Включение / выключение DIO
55	Подача импульсов на контакт DIO
56	Подача импульсов на контакт Vcc
57	Подача импульсов на контакт CLK
58	Подача импульсов на контакт RST
50	Побайтовое чтение содержимого ТК. «#» - вперед, «0»или «9» - назад

Тест 6 - проверка сторожевого таймера.

После сообщения «-WatchDog-» через 1с ТА должен дать отбой и перезапуститься.

Тест 7 - побайтовый просмотр и модификация содержимого перепрограммируемой памяти данных (flash).

На индикаторе отображается текущий адрес и четыре байта данных, начиная с текущего:

0000:FF FF FF FF

Адрес и текущий байт данных можно изменять с помощью кнопок:

1 - адрес плюс 100h;

2, # - адрес плюс 1;

3 - данные плюс 1;

4 - адрес минус 100h;

5, 9 - адрес минус 1;

6 - данные минус 1;

7, 8 - отмена редактирования;

0 - данные = 0.

При изменении данных знак «:» меняется на «*» до подтверждения изменений (записи) кнопками смены адреса или до отмены редактирования.

В таблице 5 приведено распределение памяти данных и ее начальное состояние, после проведения теста «00».

Для хранения каждого номера отведены 8 байт памяти, в каждом байте - 2 цифры. Шестнадцатеричные цифры 0..9 кодируют соответствующие цифры номера, A и B – частотные сигналы «*» и «#» соответственно, D –пауза, F – конец номера, C и E не используются.

Тест 99 - циклический

Тест обеспечивает задание рабочего режима при электропрогоне и других технологических испытаниях ТА. В ходе теста циклически производится импульсный и частотный набор всех знаков, отбой и подача акустического сигнала.

Тест выключается нажатием любой кнопки.

Тест «#» - порты P0..P3

Технологический (отладочный) тест программно-доступных портов микроконтроллера: P0,P1,P2,P3. Тест позволяет просматривать и поразрядно изменять состояние линий портов.

При запуске теста отображается номер порта и двоичное состояние его разрядов <7..0> (0 - низкий, 1-высокий уровень напряжения):

"Порт 0: 00001110"

Нажатие цифровых кнопок «0».. «7» инвертирует соответствующий разряд порта.

Для выбора другого порта используются кнопки "#" - вперед и «9» - назад.

Примечания: 1.Состояние некоторых разрядов портов (участвующих в работе индикатора и клавиатуры), автоматически восстанавливается после кратковременного изменения.

2. Показания обновляются с частотой около 3 Гц.

Таблица 5. Память данных

Адрес (hex)	данные	примечание (тест, изменяющий содержимое)
000..00F	FF…	резерв
		переменные параметры
010	01	вариант применения (тест 0х)
011	04	число цифр до ШМ (тест 14)
012	03	код ответа (тест 15)
013	08	МГ префикс (тест 18)
014	78	Тотб (тест 21)
015	8C	Тмву (тест 24)
016	32	Тп. отб (тест 22)
017	00	битовые флаги (тесты 11..13, 16,17,19,27)
018	42	Тмв (тест 23)
019	0C	Tton (тест 25)
01A	08	Tnoton (тест 26)
01B	0A	число знаков PIN-кода
01C..01F	FF…	резерв
		«разрешенные» номера для вариантов «04».. «06»
020..027	FF…	индекс 0 - номер для автонабора
028..02F	FF…	индекс 1
…	…	…
0B8..0BF	FF…	индекс 19
		аварийные номера
0C0..0C7	00,FF…	индекс 20, номер «00»
0C8..0CF	01,FF…	индекс 21, номер «01»
0D0..0D7	02,FF…	индекс 22, номер «02»
0D8..0DF	03,FF…	индекс 23, номер «03»
0E0..0E7	04,FF…	индекс 24, номер «04»
0E8..0EF	FF…	индекс 25
0F0..0F7	FF…	индекс 26
0F8..0FF	FF…	индекс 27 - последний разрешенный
		«справочные» номера для варианта «07» (перекрывают предыдущий раздел)
0C0..0C7	00,FF…	индекс 00, номер 00
0C8..0CF	01,FF…	индекс 01, номер 01
…	…	…
3D8..3DF	99,FF…	индекс 99, номер 99
3E0..3E7	FF…	служебный PIN-код (тест «P-F»)
3E8..3EF	DF, FF…	пароль для входа в тесты (тест «Громк.»)
3F0..7DF	FF…?	резерв
7E0..7FF	FF…	буфер хранения последнего набранного номера (тест 11)

9. Указания по вводу в эксплуатацию

Запрещается эксплуатация аппарата:

1) без защитного заземления корпуса;

2) в помещениях с агрессивными средами, не имеющих вентиляции.

Перед установкой на месте эксплуатации необходимо проверить комплектность ТА, наличие в паспорте отметки о приёмке и соответствие заводского номера аппарата номеру, указанному в паспорте.

Проверить отсутствие механических повреждений корпуса и трубки, отсутствие следов коррозии.

Проверить исправность замка технического отсека, для чего вставить ключ в замочную скважину и повернуть его по часовой стрелке. Открыть крышку технического отсека. Закрыть крышку, повернуть ключ против часовой стрелки и извлечь его из скважины. Замок должен отпираться и запираться без особых усилий.

ТА следует устанавливать на высоте 1,2м от пола до корпуса (нижней плоскости). Опорная поверхность должна быть плоской и вертикальной.

Для установки необходимо:

1) Отпереть технический отсек и открыть крышку.

2) Переключателем «ТОН» на плате управления установить исходный режим набора номера: выключен - импульсный набор, включен (по стрелке) - частотный набор.

Переключатель «Тест» - выключить.

3) Закрепить аппарат на стене винтами (шурупами) через имеющиеся в корпусе отверстия. Корпус подключить к контуру защитного заземления.

4) Ввести провода абонентской линии в технический отсек через отверстие и подключить их к разъёму «АЛ» на плате управления (схема соединений приведена на стенке внутри ТА).

5) Снять трубку и прослушать сигнал «ответ станции» (после подключения АЛ потребуется несколько секунд для зарядки накопителя энергии).

6) Проверить правильность работы ТА и при необходимости провести программирование в соответствии с разделами 6,7.

10. Условия транспортирования и хранения

ТА могут транспортироваться всеми видами транспорта и храниться при температуре от минус 50 до +50°С при защите их от механических повреждений и атмосферных осадков (ГОСТ 15150, группа Л).
