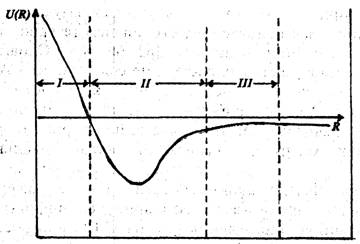

Рис. 1. Зависимость потенциала U(R) парного взаимодействия двух частиц в зависимости от расстояния R между ними

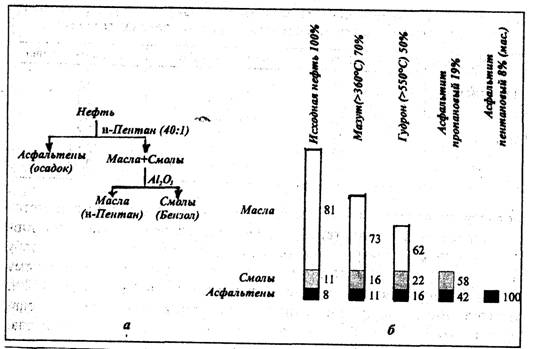

Рис.2. Схема разделения (а) и гистограмма распределения (б) компонентов НДС в сырой нефти, мазуте и остатках деасфальтизации.

Рис. 3. Модель строения асфальтенов по Йену

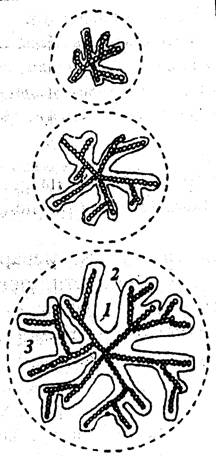

Рис 4. Фрактальная структура асфальтенов

а) 1 – жесткий парамагнитный каркас асфальтенов;

2 – сольватный слой, образованный смолами;

3 – дисперсионная среда.

б) Криообразы 2%-го раствора асфальтенов из нефти месторождений Сафанья в толуоле

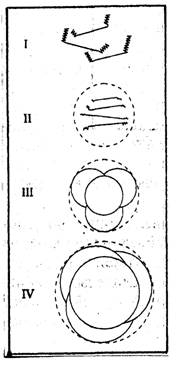

Рис. 5. Схема образования дисперсной частицы. Пояснения в тексте

Рис.6. Схема образования избыточного давления ΔР

Рис.7 Изменение давления насыщенного пара (Р∞) над выпуклой (а), плоской (б) и вогнутой (в) поверхностями (заштрихована область действия молекулярных сил)

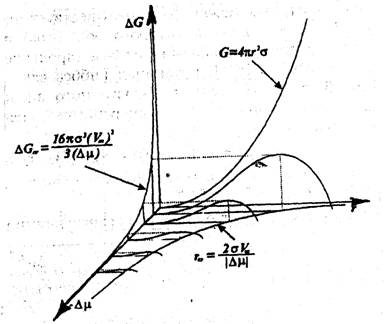

Рис. 8. Зависимость термодинамического потенциала образования единичной частицы дисперсной фазы в зависимости от степени метастабильности и радиуса частиц. Пояснения в тексте

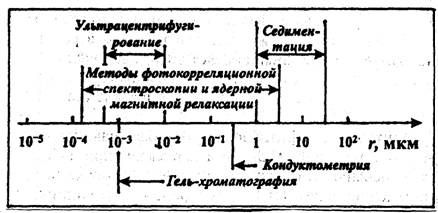

Рис. 9. Схема методов исследования дисперсности в зависимости от размеров г дисперсных частиц НДС

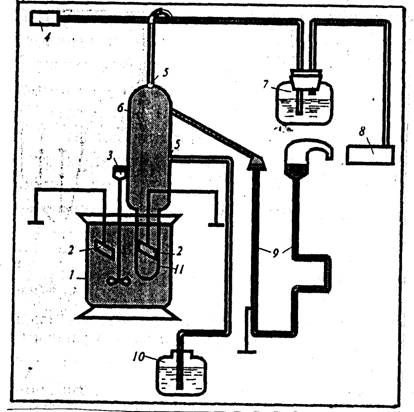

Рис.10. Устройство кондуктометрического счетчика прибора фирмы "Coulter":

1 - стакан; 2 - электроды; 3 - мешалка; 4 -регулятор вакуума; 5 - верхний и боковой краны; б - емкость с диафрагмой; 7 - остойник; 8 - вакуумный насос; 9 - манометр - 10 ^склянка для слива промывной жидкости; 11 - микроотверстие

Рис. 11. Строение глинистой частицы

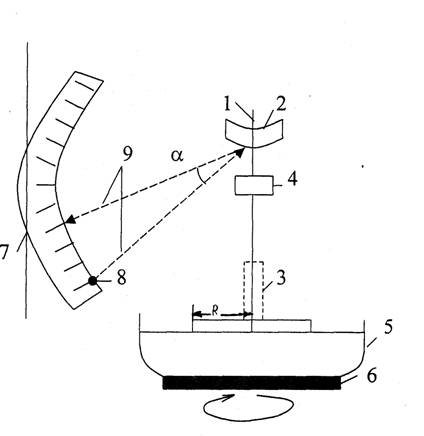

Рис. 12. Схема прибора для определения статического напряжения сдвига межфазных слоев:

НЕ нашли? Не то? Что вы ищете?

1 - крутильная головка с лимбом; 2 - вольфрамовая нить; 3 - стеклянный диск; 4 - зеркальце; 5 - кристаллизатор с исследуемой сис­темой; 6 - вращающийся столик; 7 - отсчетное устройство со шкалой; 8 - осве­титель; 9 - световой зайчик.

Вычисление предельного статического напряжения сдвига Рх, дин/см, проводят

по формуле

………………………..

где Со - постоянная закручивания нити, дин-см/рад; So - отклонение светового зайчика к моменту максимального смещения диска, см; R - радиус стеклянного диска, см; n - коэффициент перевода угловых градусов в сантиметрах шкалы.

Рис. 13 Зависимость фактора устойчивости от соотношения ухтинской и западно­сибирской нефти.

Рис. 14. Свойства растворов в зависимости от концентрации ПАВ

Зависимости мутности τ эквйвалентной электропроводности λ, поверхностного натяжения σ, показателя преломления n, осмотического давления π раствора додецилсульфата натрия в воде от его концентрации.

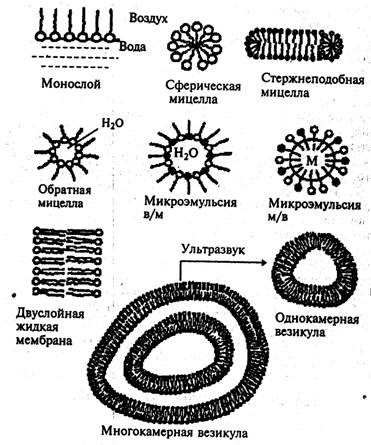

Рис. 15. Возможные микроструктуры ПАВ

Рис. 16. Межфазное натяжение σ 2%-х растворов асфальтенов в толуоле (а) и нефтей

нижеперечисленных месторождений (б) в зависимости от рН водной среды.

1 – Самотлорского ; 2 – Cоветского; 3 - Вахского

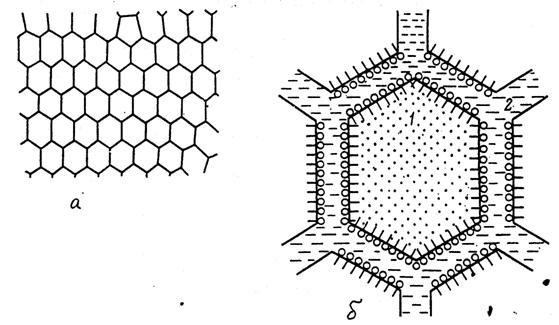

Рис. 17. Строение высококонцентрированных пен:

а – сотовая структура; б – ячейка пены (1 – газ, 2 – жидкость)



Рис. 18. Модели реологического поведения (а, б, в).



Рис. 19а. Модель Бингама-Шведова длд вязкопластического тела



Рис. 196. Модель Максвелла для упруговязкого тела

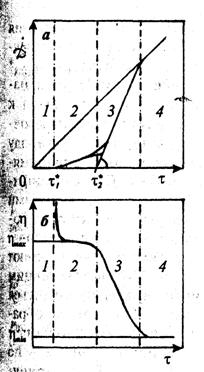

Рис. 20. Обобщенная форма реологической кривои:

Рис. 21. Зависимость температуры застывания смесей нефтей с битумом от содержания природного битума:

1 - нефть штата Юта; 2- нефть штата Восточный Техас.



Рис. 22. Типы межчастичных контактов (а - коагуляционные через прослойку дисперсионной среды, б - коагуляционные с точечным контактом, в - фазовые)

Рис. 23 Обобщенная форма зависимости предельного напряжения сдвига НДС от температуры Т

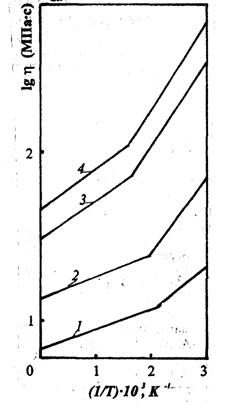

Рис.24. Характерные зависимости логарифма вязкости от обратной температуры для нефтей месторождений: 1- Ново-Спасского; 2- Репьевского; 3- Филипповского; 4 - Западно-Радужного.

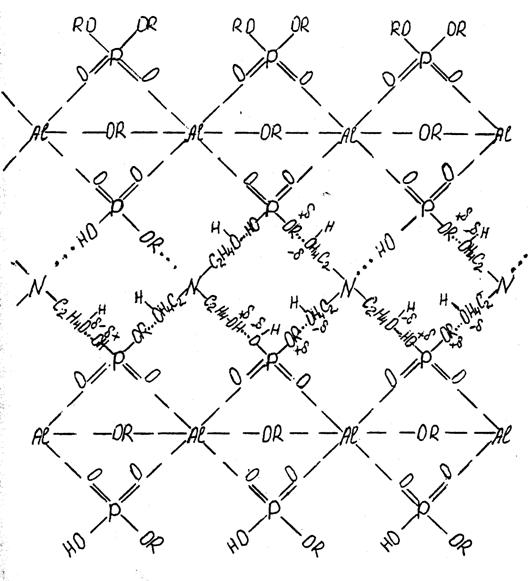

Рис. 25.. Образование поперечных водородных связей в геле при использовании в качестве комплексообразователя триэтаноламина

Рис. 26. Активная основа деэмульгаторов

Блоксополимеры на основе оксидов этилена и пропилена.

1. Стартовое вещество – этилендиамин

2. Стартовое вещество – этиленгликоль

НО(С2Н4O)n(С3Н6О)m(С2Н40)nН

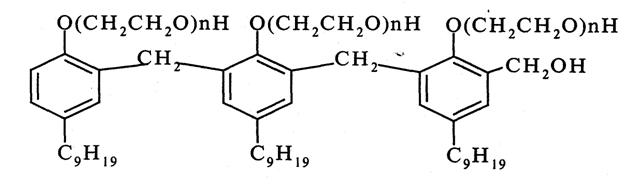

Оксиэтилированный алкилфенолформальдегидный конденсат.
