5. Схема функциональной структуры
Оглавление
5.1. Элементы функциональной структуры
5.2. Уровень ИИК
5.3. Уровень ИВК
5.4. СОЕВ
5.1. Элементы функциональной структуры
В рамках данного проекта , установленный на конкретном объекте измерительно-информационный комплекс с заданной функцией измерений электроэнергии.
В перспективе, ённую автоматизированную систему контроля и учёта энергоресурсов (АСКУЭР). АСКУЭР состоит из следующих функционально объединенных функций иерархии:
- информационно-измерительные комплексы (ИИК);
- информационно-вычислительные комплекс (ИВК);
- система обеспечения единого времени (СОЕВ).
Структура распределённой системы учёта энергоресурсов представлена на рис. 5.1.
5.2. Уровень ИИК
– электроэнергия, тепло энергия, газ и т. д., применяются различные измерительные приборы. Основные функции ».
5.3. Уровень ИВК
ИВК обеспечивает:
- автоматизированный сбор и хранение результатов измерений;
- автоматическую диагностику состояния средств измерений;
- контроль достоверности результатов измерений;
- доступ авторизованных пользователей к информации.
ИВК может обеспечивать замещение результатов измерений.
В состав ИВК входят:
- технические средства приёма-передачи данных (каналообразующая аппаратура);
- компьютер в серверном исполнении для обеспечения функции сбора и хранения результатов измерений;
- технические средства для организации локальной вычислительной сети и разграничения прав доступа к информации.
5.4. СОЕВ
СОЕВ выполняет законченную функцию измерений времени, имеет нормированные метрологические характеристики и обеспечивает синхронизацию времени с точностью не хуже ± 5,0 с/сутки. Для обеспечения единства измерений используется единое календарное время.
В СОЕВ входят все средства измерений времени (таймеры счётчиков, системные часы компьютеров входящих в АСКУЭР), и устройство синхронизации времени на базе GPS-приемника.
Структура СОЕВ приведена на рис.5.1

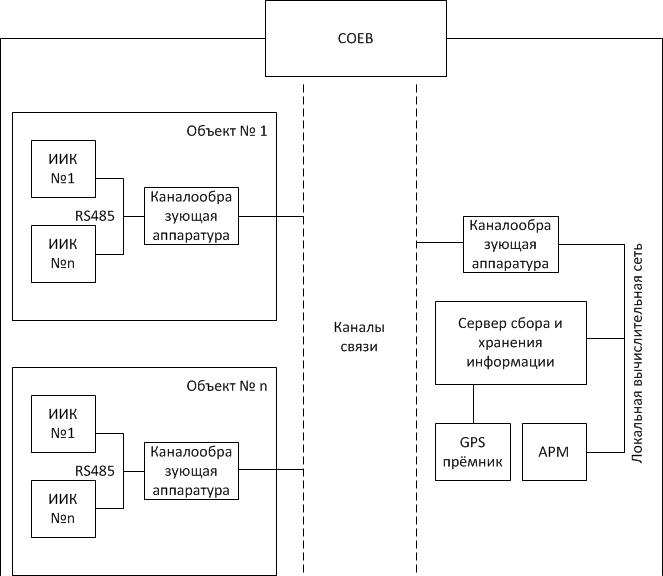

Рисунок 5.1 Структурная схема распределённой системы учёта энергоресурсов
