АСР 4022 Технические данные

АСР 4022 Технические данные

АСР 4022 Прибор для измерения и контроля проводимости с   микропроцессорным управлением
Первичное измерение	Проводимость
Диапазон измерений	00.00÷20.00/000.0÷200.0/0÷2000µс-00.00÷20.00мс  (по заказу 00.00÷200.00мс)
Разрешение	±0.01/±0.1/±1µс - ± 0.01мс
Точность	± 1%
Вторичное измерение	Температура
Датчик	NTC 2250 Oм @ 25°C
Диапазон измерений	-10/+100°C
Разрешение	0.1°C
Точность	1%
Техн. характеристики
Дисплей	ЖК графический с подсветкой: 128х64
Управление	4 клавиши
Серийный порт	№1 RS485 с гальваническим разделением ModBus
Регистратор данных	Встроенный 4Mbit
Аналоговые Выходы	№2 гальванически разделённые  1° Измерение  2°Программируемый:  Температура/ПИД/  записывающее или другие устройства
Выходы Реле	№2 в обмен Контрольной точки  №1 Вкл./Выкл. Сигнализация  №1 Вкл./Выкл. Промывка  (макс. нагрузка 1А-230В перем. тока)
Цифровой вход	№1 для замедления дозировки
Питание	90-260В перем./пост. тока 50-60 Гц
Изоляция трансформатора	4КВ
Среднее поглощение	< 6Вт
Регистрация измерений
Интервал регистрации	00:00÷99.99 мин.
Тип визуализации	Графический/Табличный
Аналоговые Выходы	Первичный	Вторичный
Величина	Проводимость	Температура/ Повторение замера/ПИД
Типология	0.00/4.00÷20.00 мА	0.00/4.00÷20.00 мА
Програм. пределов	Высокие/Низкие	Высокие/Низкие
Максимальная нагрузка	500 Ом	500 Ом
Аварийный сигнал NAMUR	2.4мА (4/20мА)	2.4мА (4/20мА)
Функция дозировки		ПИД (П-ПИ-ПИД)
Пропорционал. диапазон		0÷500%
П-Интегральный		0:00÷5:00 мин.
П-Дифференциальный		0:00÷5:00 мин.
Выходы Реле
Контрольная точка	Вкл.-Выкл. 00.00÷20.00/000.0÷200.0/0÷2000 µс -  00.00÷20.00мс
Время ВКЛ./ВЫКЛ.	000÷999 сек.
Аварийный Сигнал
Функция	Задержка, аномалии, Мин./Макс.
Время задержки	00:00÷99:99 мин.
Регулирование пределов	Вкл./Выкл.
Функция Реле	Закрыто/Открыто
Диапазон продолжения	00.00÷20.00/000.0÷200.0/0÷2000Δµс -  00.00÷20.00Δмс
Время продолжения	00÷99.99 мин.
Цифровой Вход
Напряжение на входе	24В перем./пост. тока
Поглощение	макс. 10мА
Условия работы
Температура работы	0÷50°C
Хранение и транспортир.	-25÷65°C
Влажность	10÷95% не конденсированная
Защита лицевой стороны	IP54 – задняя панель IP30
EMI/RFI	CEI-EN55011 – 05/99
Размеры/Вес	96х96х110 мм/0,7 кг; монтаж на щите

Механические размеры	АСР 4022  Монтаж на щите	Р 4022 Р Монтаж настенный
Размеры	96 х 96 х 110 мм	195 х 160 х 140 мм
Глубина монтажа	130 мм	140 мм
Вес	0,7 кг	1,0 кг
Материал	АВS чёрный	ABS серый RAL 7035
Степень защиты	IP54 – IP30	IP65, IP54 – с открытой  прозрачной панелью
Лицевая панель	Поликарбонат UV	Поликарбонат UV

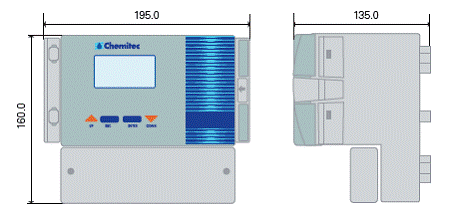

ACP4022P

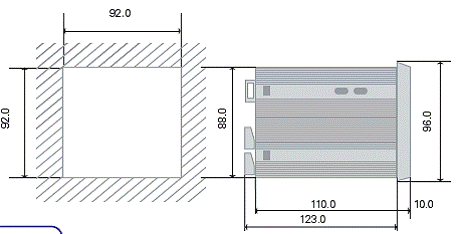

ACP4022
