Лабораторная работа №2 (2011г)

Исследование работы регистров.

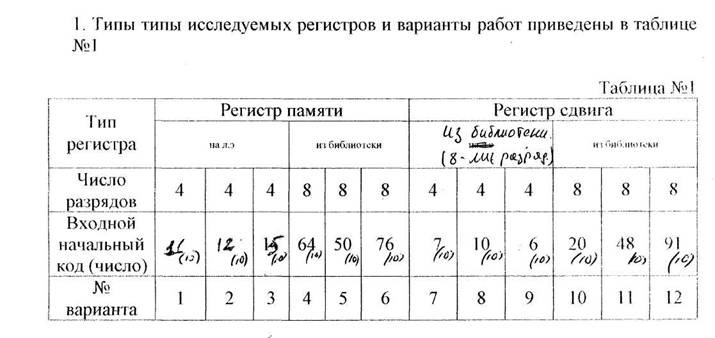

2. Сформировать необходимое количество импульсов сдвига

3. Создать необходимый набор синхросигналов для работы сдвигового регистра

4. Оформить отчет в печатном виде со схемами и осциллограммами по результатам моделирования в МК-9(8)

Примечание:

Построить регистровую схему таким образом, чтобы на входе использовался регистр с восьмиразрядным параллельным входом и последовательным выходом, а на выходе структуры из последовательного кода формировался параллельный, т. е. такой же код, что и на входе. Моделирование провести в пакете схемотехнического моделирования Microcap.

Рис. 1 а. Пример построения схемы на функциональных узлах из библиотеки МК-9(8) .

Эпюры по сечениям схемы Рис. 1а

Рис.1 б. Пример построения схемы на функциональных узлах из библиотеки МК-9(8) .


Рис.2 а. Пример построения схемы на ЛЭ из библиотеки МК-9(8) .


Справочный материал
