5. Схема функциональной структуры

Оглавление

5.1. Элементы функциональной структуры.. 3

5.2. Уровень ИИК.. 3

5.3. Уровень ИВК.. 3

5.4. СОЕВ.. 4

5.1. Элементы функциональной структуры

В рамках данного проекта , установленный на конкретном объекте измерительно-информационный комплекс с заданной функцией измерений электроэнергии.

В перспективе, ённую автоматизированную систему контроля и учёта энергоресурсов (АСКУЭР). АСКУЭР состоит из следующих функционально объединенных функций иерархии:

- информационно-измерительные комплексы (ИИК);

- информационно-вычислительные комплекс (ИВК);

- система обеспечения единого времени (СОЕВ).

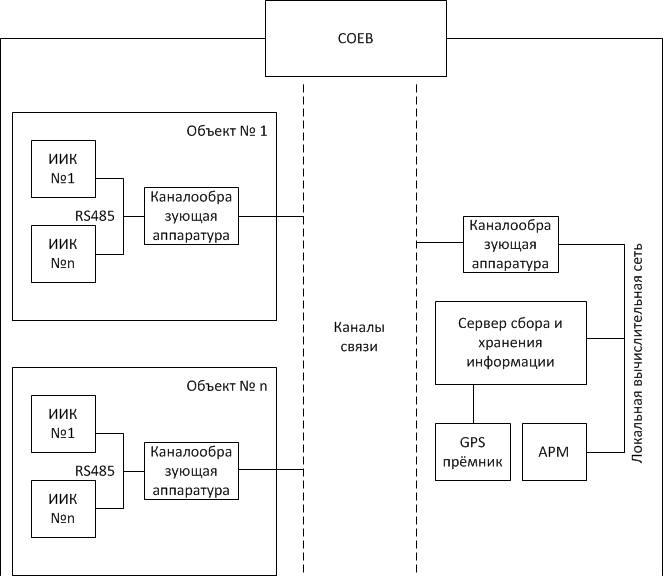

Структура распределённой системы учёта энергоресурсов представлена на рис. 5.1.

5.2. Уровень ИИК

– электроэнергия, тепло энергия, газ и т. д., применяются различные измерительные приборы. Основные функции ».

5.3. Уровень ИВК

ИВК обеспечивает:

- автоматизированный сбор и хранение результатов измерений;

- автоматическую диагностику состояния средств измерений;

- контроль достоверности результатов измерений;

- доступ авторизованных пользователей к информации.

ИВК может обеспечивать замещение результатов измерений.

В состав ИВК входят:

- технические средства приёма-передачи данных (каналообразующая аппаратура);

- компьютер в серверном исполнении для обеспечения функции сбора и хранения результатов измерений;

- технические средства для организации локальной вычислительной сети и разграничения прав доступа к информации.

5.4. СОЕВ

СОЕВ выполняет законченную функцию измерений времени, имеет нормированные метрологические характеристики и обеспечивает синхронизацию времени с точностью не хуже ± 5,0 с/сутки. Для обеспечения единства измерений используется единое календарное время.

В СОЕВ входят все средства измерений времени (таймеры счётчиков, системные часы компьютеров входящих в АСКУЭР), и устройство синхронизации времени на базе GPS-приемника.

Рисунок 5.1
