Рассчитать однофазный двухполупериодный выпрямитель с мостовой схемой включения вентилей. Подобрать вентили, определить коэффициент полезного действия, построить внешнюю характеристику выпрямителя. Нагрузка выпрямителя имеет активный характер. Напряжение питания сети переменного синусойдального тока для всех вариантов равно Uо=220 В. Частота переменного тока f=50 Гц. Выпрямленное напряжение Uо на нагрузке и ток Io в нагрузке выбрать из таблицы 6. Схема электрическая выпрямителя приведена на рисунке 6.

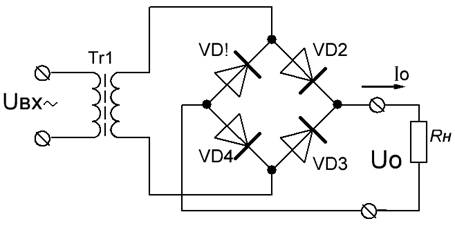

Рис. 6. Схема электрическая выпрямителя.
Таблица 6.
Исходные данные к задаче 6.
№ строки. | А | Г |
Uo, В. | Io, А. | |
1 | 30 | 1,2 |
2 | 40 | 1,4 |
3 | 45 | 1,5 |
4 | 25 | 1,8 |
5 | 28 | 2,1 |
6 | 58 | 3,5 |
7 | 50 | 2,8 |
8 | 36 | 3,6 |
9 | 34 | 3,1 |
0 | 32 | 2,7 |
ЗАДАЧА 7.
Определить минимальное значение скачкообразного отрицательного напряжения на входе транзисторного ключа, необходимое для переводи биполярного транзистора из запертого состояния в насыщенное. Схема электрическая транзисторного ключа приведена на рисунке 7. Значение сопротивлений резисторов R1 и R2, а также напряжение электропитания Е и коэффициент передачи тока h21э, приведены в таблице 7. Принять входное сопротивление транзистора rбэ=0,15R1, а напряжение между эмиттером и коллектром в режиме насыщения Uкэ. нас.=0,1Е. Подобрать транзистор.
Рис. 7. Исходные данные к задаче 7.
Таблица 7.
Исходные данные к задаче 7.
№ строки. | А | Б | В | Г |
Е, В. | R1, Ом. | R2, Ом. | h21э | |
1 | 20 | 50 | 46 | 30 |
2 | 22 | 51 | 47 | 32 |
3 | 24 | 52 | 48 | 34 |
4 | 26 | 53 | 49 | 36 |
5 | 28 | 54 | 50 | 38 |
6 | 30 | 55 | 51 | 40 |
7 | 32 | 56 | 52 | 42 |
8 | 34 | 57 | 53 | 44 |
9 | 35 | 58 | 54 | 46 |
0 | 38 | 60 | 55 | 48 |
