Использование программы Microsoft Excel для расчетов конструкций изделий
Янгулова Елена, гр. ХП-03-3.
Руководитель
Управляющим программным модулем для решения производственных задач выступает система автоматизированного проектирования (САПР). Количество существующих САПР для швейной промышленности исчисляется десятками. Eleandr CAD, Comtense, PrimaVision, Modaris, Grafis, Ассоль, Lectra, Грация, – это очень маленький список тех программ, которые используются в этой сфере деятельности. Все они обладают как преимуществами, так и недостатками по отношению друг к другу.
В настоящее время специалисту швейной промышленности, будь то конструктор или технолог, весьма сложно найти высокооплачиваемую работу без навыков работы в системах автоматизированного проектирования (САПР). Конечно, невозможно научиться пользоваться всеми современными САПР, в виду сложности изучения некоторых программ и их большой стоимости. Не каждое предприятие, а тем более - учебное заведение может позволить себе приобрести подобную программу для изучения и внедрения данных технологий в производство.
Основные причины, по которым предприятия хотят внедрить у себя САПР:
1. Повышение эффективности использования ткани
2. Многократное увеличение скорости производства
3. Подбор оптимальных сочетаний комплектов
4. Выбор оптимальной ткани для модели
5. Решение кадрового вопроса
Проблема ускорения процесса построения чертежей, создание наиболее рациональных раскладок лекал на ткань, увеличение производительности труда, эти и многие другие проблемы всегда волновали производителей.
Таблицы Microsoft Excel – наиболее популярная программа Microsoft Office, используемая в различных сферах деятельности. Экономика, бухучет, расчет математических формул, инженерных задач и многое другое – это меньшая часть того, что можно рассчитывать с помощью данных таблиц. Они удобны и просты в обращении, и самое главное, невозможно сделать какие-либо ошибки при расчетах.
Исходя из того, что использование программы Microsoft Excel приемлемо в любом виде деятельности, вполне возможно использование таблиц при расчете построения чертежей базовых конструкций швейных изделий. Простота создания расчетных формул позволила сделать безошибочные расчеты для построения базовой конструкции женского плечевого изделия, женских поясных изделий.

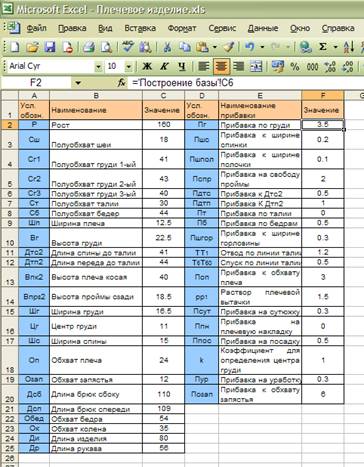

Использование взаимосвязи ячеек позволило создать таблицы, связанные между собой. При изменении значений начальной таблицы автоматически меняются данные в каждой из последующих таблиц. Таким образом, в созданной книге на каждом листе были созданы таблицы различного содержания. На первом листе под названием «Размерные признаки» находятся две таблицы: первая – с содержанием перечня всех необходимых для построения размерных признаков, а вторая – с содержанием всех необходимых прибавок. (Рис. 1)
Рис. 1

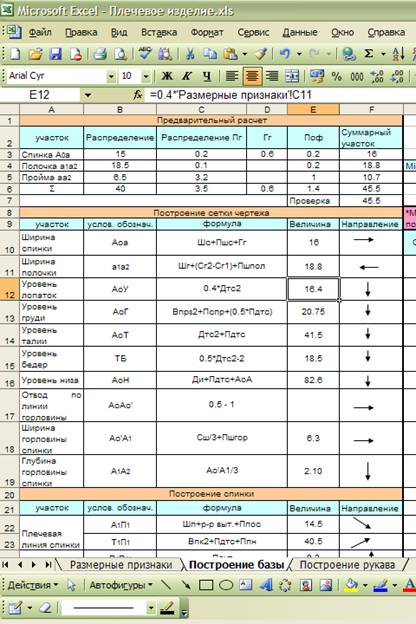

Второй лист под названием «Построение базы» содержит таблицу со всеми расчетами для построения базовой основы женского плечевого изделия. Все расчеты производятся по заданным формулам и зависят от исходных данных, занесенных в таблицы «Размерные признаки» и «Прибавки». Расчетные формулы основываются на формулах по конструированию методики ЦОТШЛ. (Рис. 2)
Так, например, для расчета уровня линии бедер конструктору необходимо произвести расчеты по следующей формуле:
ТБ=(0,5*Дтс2)-2 , где Дтс2 – длина спины до талии вторая.
ТБ=(0,5*41)-2=18,5 см
С применением таблицы Excel, арифметические расчеты конструктором не выполняются. Его работа заключается в снятии размерных признаков, выборе необходимых прибавок и занесении их в соответствующие таблицы.
Зачастую при построении выкроек, полученные расчетным путем значения используются для вычисления последующих величин. При этом допущенная на начальном этапе расчетов ошибка приводит к необходимости перерасчета всех дальнейших формул. При ручном расчете это весьма неудобно и занимает какое-то время на внесение изменений. С использованием программы Excel эти поправки выполняются мгновенно, путем внесения правильных данных в исходные таблицы.
Рис. 2
Это преимущество таблиц Excel наглядно демонстрирует представленная на третьем листе таблица «Построение рукава», так как построение рукава основывается на данных, полученных при построении базовой основы изделия.
Таким образом, осуществляется взаимосвязь всех таблиц, расположенных на трех листах книги. Результаты расчетов, необходимых для построения чертежа конструкции, зависят от данных, внесенных в таблицы первого листа.

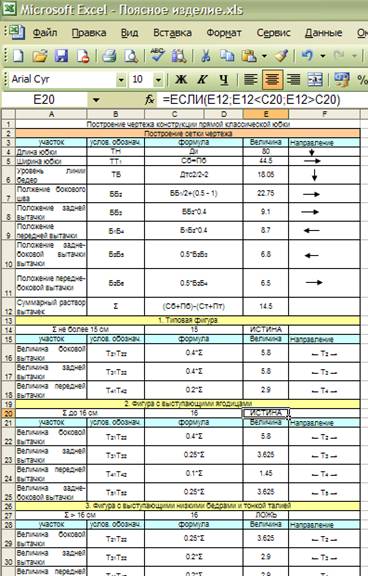

Так можно рассчитать не только плечевое изделие, но и поясное – брюки, различные юбки. При этом в расчетах можно воспользоваться и логическими формулами. Например, для определения необходимого количества вытачек, можно воспользоваться логическими формулами ИСТИНА и ЛОЖЬ. (Рис. 3) При расчете суммарного раствора вытачек выдается значение, которое сравнивается с теми значениями, которые влияют на выбор количества вытачек. И в том случае, если суммарные раствор вытачек в сравнении подошел для какого-либо вида юбки, это будет видно в виде выражения ИСТИНА в ячейках с заданной формулой.
Рис. 3
Данные таблицы весьма удобны при расчетах построений изделий при массовом пошиве, когда ассортимент моделей не многообразен и расчеты зависят только от размерных признаков измеряемых фигур. В этом случае конструктору необходимо измерить фигуру и занести данные в исходную таблицу. Программа сама точно и безошибочно произведет все расчеты и выдаст готовый результат.
Благодаря программе Excel время на выполнение необходимых расчетов сокращается в 6 – 7 раз, что значительно ускоряет процесс изготовления выкроек.
Эти таблицы настолько просты и удобны в использовании, что их можно использовать не только в ученых заведениях, ателье, предприятиях, но и дома, когда почти в каждом доме есть компьютер.
Их использование в учебных заведениях не рекомендуется среди студентов младших курсов, так как им необходимо для начала освоить построение конструкций изделий – запомнить формулы и последовательность построения. Для студентов же старших курсов данные таблицы будут прекрасным помощником для дальнейшего изучения конструирования одежды и получения новых знаний, так как данный таблицы можно использовать совместно с другими программами, например AutoCAD 2000 или «Компас». В этом случае помимо точных расчетов можно получить точное построение лекал.
