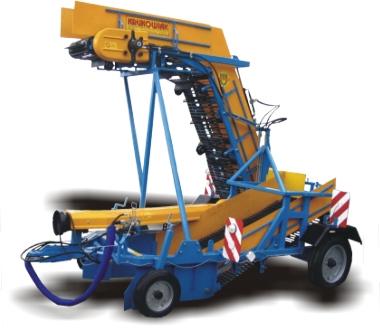

Подборщик лука Z-437- предназначен для уборки с рядков высушенного лука и погрузки на идущее рядом транспортное средство.
Подбор лука осуществляется при помощи устройства состоящего из полиуретанового вальца и решетчатого транспортера. С подбирающего транспортера материал подается на поперечный транспортер, который подает материал на двигающееся за комбайном транспортное средство. Подборщик оснащен системой гидравлики: гидравлический перевод из транспортного состояния в рабочее положение, гидравлическая регулировка угла наклона поперечного транспортера. Управление системой гидравлики комбайна осуществляется с помощью гидравлического распределителя из кабины трактора.
Подборщик лука оснащен сортировочным столом, находящимся за продольным транспортером. Около сортировочного стола находятся сидения для работников, которые будут отбирать камни и загрязнения. Стол оснащен механизмом, позволяющим отъединить его привод, а также звуковым сигналом, позволяющим работникам, обсуживающим стол, поддерживать контакт с водителем трактора.
Технические характеристики.
№ | Параметры | Единицы измерения | Z 437 |
1. | Габаритные размеры подборщика лука в транспортировочном положении: длина/ширина/высота | мм | 5200 / 2760 / 2820 |
2. | Габаритные размеры подборщика лука в рабочем положении: длина / ширина / высота | мм | 5000 / 4010 / 3500 |
3. | Сцепление с трактором: - класс трактора - тяговая сила | kN | 0,6 6 |
4. | Масса машины | кг | 1460 |
5. | Транспортная скорость | км/ч | до 20 |
6. | Колеса и шины: | ||
- число осей | шт. | 2 | |
- колесная колея | мм | 2200 | |
- обозначение шин | - | 6.00-16 6 PR | |
7. | Шарнирно-телескопический вал: | ||
- тип (согласно валу отбора мощности ВOM трактора), | - | 1 (головки вала 6-пазовые) | |
- символ, | - | C40210 | |
- номинальный вращающий момент, | Nm | 250 | |
- номинальная передаваемая мощность, | kW | 14 | |
- номинальная длина удаленного вала, | мм | 510 | |
- рабочие обороты, | оборотов/мин. | 540 |
