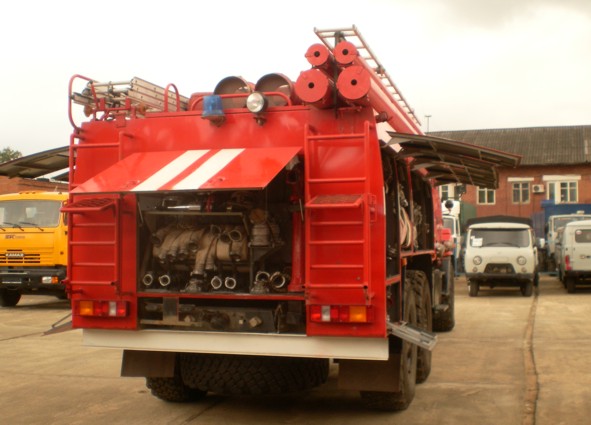

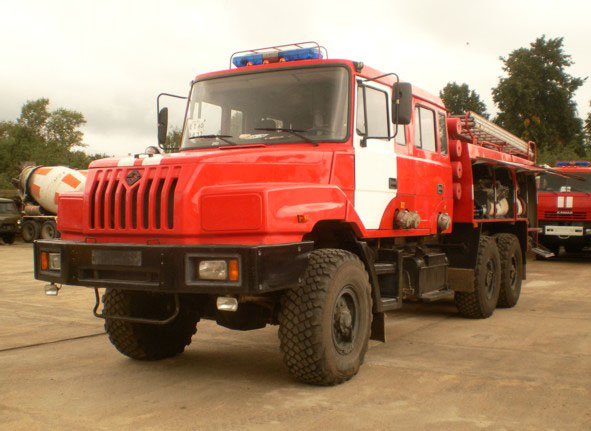

Автоцистерна пожарная АЦ-6,0-100 на шасси УРАЛ-43г. в. Пробег - минимальный.
Тип, марка, модификация: Автоцистерна пожарная АЦ 6.0-100 на шасси УРАЛ-4320 |
Шасси (базовое): Урал-4 |
Марка и тип двигателя: ЯМЗ-7601 (ЕВРО-2) |
Мощность двигателя л. с.: 300 |
Колесная формула: 6 х 6 |
Максимальная скорость, км/ч: 80 |
Емкость топливного бака, л: 300 |
Цвет: красный, бортовые белые полосы |
Особенности конструкции: Конструкция и компоновка пожарного автомобиля не снижает показателей безопасности базового шасси. Эффективность торможения по ГОСТ 22895 обеспечивается при любой степени заполнения цистерны жидкостью ( вода, пенообразователь). Размещение агрегатов, систем управления, кабины боевого расчета обеспечивает безопасность выполнения тактических задач при боевом развертывании и тушении пожара, а также при движении, техническом обслуживании и ремонте. Предусмотрено использование автомобиля во взрывоопасной зоне. |
Емкость цистерны для воды (пенообразователя), (нержавеющая сталь; ТЭНы) не менее м3: 6 |
Утепление цистерны для воды и бака пенообразователя (материал утеплителя напыленный пенополиуретан).: |
Емкость бака пенообразователя, (нержавеющая сталь; ТЭНы) не менее м3: 0,4 |
Подогрев емкости цистерны и бака пенообразователя ТЭНами от внешнего электроснабжения (в колонне ДЭС) должен обеспечивает:: |
- температуру огнетушащих веществ не ниже + 5 0С при температуре наружного воздуха – 40 0С;: |
- автоматическое поддержание температуры нагрева жидкости в цистерне и баке пенообразователя без оператора;: |
- защита от перегрузок и коротких замыканий (УЗО);: |
- защита личного состава от поражения током высокого напряжения при снижении сопротивления изоляции проводов ниже нормы (0,5 МОм);: |
- индикация состояния системы электроподогрева позволяющая выявить: отказ ТЭНов, снижение сопротивления изоляции, наличие перегрузки или короткого замыкания. Кроме того, индикация позволяет отслеживать процесс подогрева емкостей;: |
- оптимальное соотношение мощностей электронагревателей и объемов подогреваемых жидкостей;: |
- предумотрен 4-х диапазонный указатель уровня воды.: |
Шасси (базовое) Урал-4: 1 |
Колесная формула: 6 х 6 |
Двигатель дизельный жидкостного охлаждения, типа ЯМЗ-7601: 1 |
Мощность двигателя, (л. с.),: 300 |
Максимальная скорость, км/ч: 80 |
Емкость топливного бака, л: 300 |
Насос пожарный, тип: LK-6000 (центробежный) |
Расход, (л/с): 100 |
Напор (м), не менее: 100 |
Максимальная глубина всасывания (м): 7,5 |
Частота оборотов вала насоса (об/мин), не менее: 2900 |
Коробка отбора мощности: механическая |
Вакуумная система, типа - устройство всасывающее газоструйное (УВГ) и электрический вакуумный шиберный насос АВС-01Э: 1 |
Установка комбинированного пожаротушения, установленная на крыше кабины с быстроразъемным соединением:: |
Марка (тип): CROSSFIRE-62 |
Рабочее давление (бар), не менее: 8 |
Производительность (л/мин), не менее: 4800 |
Максимальная дальность подачи воды и пенообразующих растворов (м), не менее: 70 |
Угол хода лафета:: |
- в вертикальной плоскости: минус 7…плюс85 |
- в горизонтальной плоскости: 250 |
Фиксация лафета: в любом положении |
Конфигурация струи: от прямой компактной до «тумана» и комбинированно |
Габаритные размеры автомобиля (м), не более: 9,3 х 2,5 х 3,8 |
Боевой расчет, включая водителя (чел), не менее: 6 |
Дополнительный автономный дизельный отопитель кабины боевого расчета типа AIRTRONIK: 1 |
Пенный бак расположен отдельно от цистерны, демонтируется без разбора надстройки. Кузов блочного типа, разделенный на независимые части: цистерна и емкие независимые отсеки под пожарно-техническое оборудование. Задний осек под ПТВ с обогревом от системы выхлопных газов, что обеспечивает положительную температуру в отсеке и удобство эксплуатации в зимний период времени.: |
Сигнальная громкоговорящая установка (СГУ) мощностью не менее 200 Вт на кабине боевого расчета и дополнительный проблесковый маяк на заднем отсеке (норматив по обеспечению видимости работы специальных световых сигналов не менее 3600).: |
В качестве запорной арматуры для водопенных коммуникаций применены шаровые краны и дисковые затворы. Выполнена дополнительная усиленная антикоррозионная обработка. Предусмотрено антигравийное покрытие колесных ниш (брызговиков). Окраска по грунтовке синтетическими эмалями горячей сушки. Наличие запасного колеса со штатным местом крепления. |
Пожарно-техническое вооружение съемное: |
Багор цельнометаллический БПМ: |
Веревка пожарная спасательная ВПС-30: |
Водосборник ВС-125: 4 |
Генератор ГПС-600: 2 |
Гидроэлеватор Г-600: 2 |
Головка переходная соединительная ГП-80х50: 2 |
Головка переходная соединительная ГП-66х51: 2 |
Головка переходная соединительная ГП-80х70: 2 |
ЗИП, инструмент и принадлежности к шасси (согласно ведомости АЗ Урал»): при наличии |
Ключ 80: 4 |
Ключ 150: 2 |
Колонка пожарная КП: 2 |
Набор колонщика: 1 |
Лента рукавная: |
Лестница-палка ЛП: 1 |
Лестница выдвижная трехколенная Л-60: 1 |
Лестница штурмовая ЛШ: 1 |
Лом легкий ЛПЛ: 1 |
Лом ЛПТ: 1 |
Насадки для пены низкой и средней кратности типа FOAMJET: |
универсальная насадка типа FJ-MX-FT: 2 |
универсальная насадка типа FJ-HMX: 2 |
Лопата ЛКО: 1 |
Ножовка столярная: 1 |
Огнетушитель ОУ-3: 1 |
Переносное основание для лафетного ствола типа CROSSFIRE-62: 1 |
Разветвление рукавное РТ-80: 2 |
Разветвление рукавное РЧ-150: 2 |
Рукав КЩ-1-32-3 L= 4 м с соединительной арматурой: 2 |
Рукав всасывающий В-1-125 L= 4 м с арматурой ГРВ-125: 4 |
Рукав напорно-всасывающий В L= 4 м, с арматурой ГР-80: 2 |
Рукав пожарный напорный типа «Гетекс» 51 мм, L= 20 м, с головками ГР-50: 6 |
Рукав пожарный напорный типа «Гетекс» 66 мм, L= 20 м, с головками ГР-70: 6 |
Рукав пожарный напорный типа «Гетекс» 77 мм, L= 20 м, с головками ГР-80: 14 |
Рукав пожарный напорный типа «Гетекс» 150 мм, L= 20 м, с головками ГР-150: 8 |
Сетка всасывающая СВ-125 с тросом L-9метров: 4 |
Ствол ручной типа THUDERFOG: 2 |
Ствол ручной типа QUADROFOG: 2 |
Ствол ручной автоматический типа HANDLINE: 2 |
Ствол ручной типа DUAL-FORS: 2 |
Топор А2: |
Упор противооткатный: 2 |
Фонарь электрический групповой типа LITEBOX c зарядным устройством: 2 |
Комплект специальной теплозащитной одежды пожарных ТКТ: 3 |
Термоагрессивностойкий костюм из специальных полимерных материалов типа ТАСК: 3 |
Комплект ручной универсальный гидравлический типа LKS-31: 1 |
Пожарно-техническое вооружение, смонтированное стационарно: |
Насос пожарный центробежный LK-6000: 1 |
Установка комбинированного тушения типа CROSSFIRE-62 с быстроразъемным соединением: 1 |
Установка дополнительного автономного отопления кабины боевого расчета типа AIRTRONIK: 1 |
Внешние светотехнические устройства, смонтированные на автомобиле: |
Сигнальная громкоговорящая установка (СГУ) мощностью не менее 200 Вт на кабине боевого расчета: 1 |
Cигнальный проблесковый маяк «Спектр»: 1 |
Комплект для работы с электрооборудованием: |
Ножницы диэлектрические: 1 |
Перчатки диэлектрические, пара: 1 |
Боты диэлектрические, пара: 1 |
Заземляющие устройства (в комплекте, с разъемами для подключения к пожарному автомобилю, пожарному стволу, разветвлению): 1 |
Коврик диэлектрический: 1 |
Радиостанции: |
Автомобильная радиостанция типа Motorola GM140: 1 |
Обкатка двигателей и насосов в заводских условиях. |
