ВВОД КАБЕЛЬНЫЙ по ТУ

Устанавливается в резьбовое отверстие переходника фонтанной арматуры.

Ввод кабельный (далее ВК) предназначен для размещения и герметизации силового нефтепогружного кабеля. Позволяет производить раздельную герметизацию жил силового нефтепогружного кабеля и устройства ввода капиллярной трубки за счет обжатия резинового уплотнения.

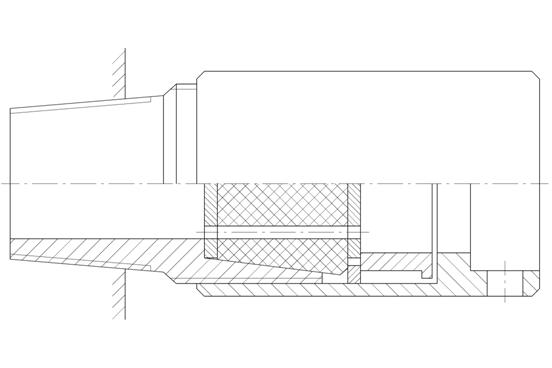

Штуцер ВК поз.1 устанавливают в переходник поз. 8 на резьбе НКТ-60 ГОСТ 633-80 фонтанной арматуры, в котором подвешивается колонна лифтовых труб НКТ.

№ п/п	Размеры и параметры	Ед. изм.	ВК 60х21-01	ВК 60х21-00	ВК
1	Диаметр жил кабеля	11 или по согласованию другой диаметр
2	Количество отверстий (под 3 жилы кабеля и капиллярную трубку)		4	3	1
3	Рабочее давление до:	мПа	21	21	21
4	Габаритные размеры а) длина б) диаметр	мм	207 88	207 88	207 88
5	Масса кабельного ввода	кг	4,0	4,0	4,0

В комплект поставки входят:

1.	Ввод кабельный в сборе..…………...………………….	1 шт.
2.	Пробка………………………………………………	1 шт.
3.	Съемник……………………………………...…………....	1 шт.
4.	Паспорт с инструкцией по монтажу ………………..…..	1 шт.

Изготовлен из стали 35, покрытие ц 3…6 хр. Уплотнения выполнены из маслобензостойкой резины.

Изготовитель гарантирует соответствие кабельного ввода требованиям технических условий ТУ при соблюдении потребителем условий эксплуатации, транспортирования, хранения и монтажа.

Гарантийный срок эксплуатации для кабельного ввода устанавливается 18 месяцев с момента ввода в эксплуатацию, но не более 20 месяцев со дня отгрузки изготовителем.

Гарантийный срок хранения – 24 месяца со дня изготовления.

Установленный срок службы кабельного ввода – 12 лет.
