Опоры деревянные дорожных знаков (стр. 1 )

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ОПОРЫ ДЕРЕВЯННЫЕ ДОРОЖНЫХ ЗНАКОВ

технические условия

ГОСТ 25458—82

Wooden (timber) posts for road signs.

Specifications

Постановлением Государственного комитета СССР по делам строительства от 01.01.01 г. № 000 срок введения установлен

с 01.01.84

Настоящий стандарт распространяется на деревянные опоры, предназначаемые для установки дорожных знаков по ГОСТ 10807—78.

1. ТИПЫ, ОСНОВНЫЕ ПАРАМЕТРЫ И РАЗМЕРЫ

1.1. Опоры для установки дорожных знаков подразделяют на два типа:

1 — со сплошным поперечным сечением;

2 — с ослабленным поперечным сечением (безопасные).

1.2. Опоры типа 1 изготавливают длиной 3500, 4000, 4500, 5000 и 5500 мм, типа 2 — длиной 5500, 6000, 6500, 7000, 7500, 8000 и 8500 мм.

1.3. Параметры опоры в зависимости от типоразмера, числа знаков, устанавливаемых на опоре, и изгибающего момента в расчетном сечении следует выбирать согласно рекомендуемому приложению.

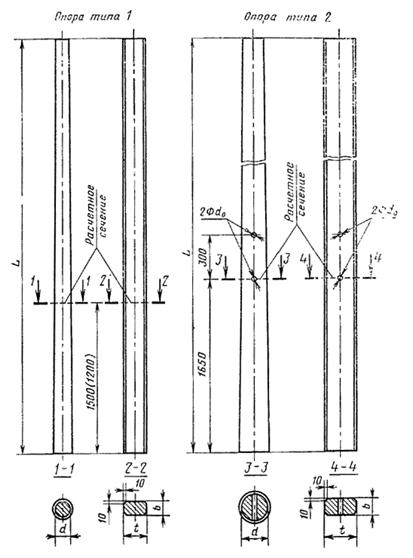

1.4. Форма и основные размеры опор должны соответствовать указанным на чертеже и в таблице.

1.5. Марка опоры состоит из буквенно-цифровых групп, разделенных тире.

Первая группа содержит:

цифровое обозначение типа опоры (см. п. 1.1);

Марка	Основные размеры опоры, м	Диаметр отверстия ослаблен­ного	Изгибающий момент в расчетном	Справочная масса, кг, опоры с поперечным сечением
опоры	L	b	t	d	поперечного сечения dо, мм	поперечном сечении М, Н×м (кгс×м)	круглым	прямоугольным
10Д35—8	3500	70	75	90	-	,6)	13,4	11,0
10Д40— 8							15,3	12,6
10Д40—11	4000	55	95	95		1,2)	16,9	12,5
10Д40—18		95		110		1,5)	22,8	21,7
10Д40—24		70	125	125		2,7)	29,4	21,0
10Д45—8			75	90		,6)	17,2	14,2
10Д45—11		55		105		1,2)	23,4	14,1
10Д45—14		70	95	110		1,7)	25,6	18,0
10Д45—18	4500	95		120		1,5)	30,5	24,4
10Д45—24		70		125	¾	2,7)	33,1	23,6
10Д45—32		95	125	135		3,3)	38,6	32,1
10Д45—42		125		150		4,3)	47,7	41,9
10Д50—18		95	95	120		1,5)	33,9	27,1
10Д50—24		70		125		2,7)	36,8	25,3
10Д50—32	5000	95	125	135		3,3)	42,9	35,6
10Д50—42		125		150		4,3)	53,0	46,9
10Д50—57			145	165		5,2)	64,1	54,4
10Д55—18		95	95	120		1,5)	37,3	29,8
10Д55—24		70	125	125		2,7)	40,5	28,9
10Д55—43		95	145	150		4,5)	58,3	45,5
10Д55—57	5500	125		165		5,2)	70,5	59,8
10Д55—78		95	195	180		7,4)	83,9	61,1
20Д55—66		145	145	165	40	6,0)	70,5	69,4
20Д60—78		95	195	190		7,4)	101,9	66,6
20Д60—83	6000	125			50	8,4)	101,9	78,8
20Д60—96		145		95		9,9)	107,5	91,3
20Д60—116		175	175	210	65	11,9)	124,6	110,2
20Д65—96		145		195	50	9,9)	116,4	99,0
20Д65—116	6500	175		210		11,9)	135,0	119,4
20Д65—119		145	195	215	65	11,5)	141,5	110,3
20Д70—160	7000	195		230		16,7)	174,4	159,6
20Д70—175		175	215	240	75	17,5)	189,9	157,9
20Д75—150	7500	195	195	230	65	15,0)	186,9	171,0
20Д75—215		215	215	260	75	21,5)	238,8	208,0
20Д80—250	8000	195	245	270	90	25,3)	274,7	229,3
20Д85—280	8500	215		280		28,2)	313,9	268,6

Примечание. Справочная масса опоры приведена для древесины со средней плотностью 600 кг/м3.
