Практическая работа 2
Тема. Кабельные компоненты.
Цель работы: изучить структуру и основные характеристики различного типа кабеля, инструмент для монтажа кабеля витая пара и оптоволокно, тестирующее оборудование.
1. Кабели
Кабели используются при построении вертикальных и горизонтальных участков телекоммуникационных сетей. В зависимости от среды передачи данных, каналы связи делятся на: проводные (воздушные), кабельные и радиоканалы наземной и спутниковой связи. Для построения электрических и волоконно-оптических кабельных систем необходимо использовать кабели, удовлетворяющие определенными стандартам. Наша компания при построении кабельных систем использует, в основном, кабели производства
 |
Molex.
Рисунок 1 - кабель.
Общие положения и классификация кабеля «витой пары».
Кабели на основе витых пар с медными проводниками, применяемые в СКС, предназначены для передачи электрических сигналов.
Кабель содержит несколько скрученных с различными шагами витых пар проводов и может иметь несколько дополнительных защитных, экранирующих и технологических элементов, которые образуют сердечник.
Каждый провод снабжается изоляцией из сплошного или вспененного диэлектрика.
Использование последнего несколько снижает удельную массу кабеля и значительно улучшает его частотные свойства, однако приводит к удорожанию готового изделия.
На сердечник наложена защитная оболочка в виде шланга, в большем или меньшем объеме предохраняющая витые пары от внешних воздействий и сохраняющая структуру сердечника во время прокладки и эксплуатации.
Наличие общей внешней защитной оболочки сердечника является основанием для отнесения рассматриваемой конструкции к классу кабелей.
В зависимости от основной области применения и соответственно конструкции, кабельные изделия для СКС на основе витых пар подразделяются на четыре основных вида:
- горизонтальный кабель;
- магистральный кабель;
- кабель для шнуров;
- провод для перемычек.
Конструктивные особенности горизонтального кабеля.
Горизонтальный кабель, предназначен для использования в горизонтальной подсистеме на участке от коммутационного оборудования в кроссовой этажа до информационных розеток рабочих мест.
ражается в децибелах.
Схемы обжимки
Данные схемы обжимки витой пары приведены для кабеля категории 5 (4 пары проводников).
Существует 2 схемы обжимки кабеля: прямой кабель и перекрёстный (кросс-овер) кабель. Первая схема используется для соединения компьютера со свитчем \хабом, вторая для соединения 2-х компьютеров напрямую и для соединения некоторых старых моделей хабов\свитчей (uplink порт).
Нумерация в разъеме
Перекрёстный кабель (Crossover) № контакта — цвет жилы — № контакта на другом конце кабеля
1 — бело-оранжевый — 3
2 — оранжевый — 6
3 — бело-зелёный — 1
4 — синий — 7
5 — бело-синий — 8
6 — зелёный — 2
7 — бело-коричневый — 4
8 — коричневый — 5
Рисунок 1 - Обжимной инструмент (кримпер)
Бело-оранжевая жила меняется с бело-зелёной, оранжевая с зелёной (для 100-мегабитного соединения); синяя жила меняется с бело-коричневой, бело-синяя с коричневой (для гигабитного соединения, для 100 мегабит их можно обжать в любом порядке или вообще не обжимать).
Прямой кабель
Вариант по стандарту EIA/TIA-568A:
1 — бело-зелёный — 1
2 — зелёный — 2
3 — бело-оранжевый — 3
4 — синий — 4
5 — бело-синий — 5
6 — оранжевый — 6
7 — бело-коричневый — 7
8 — коричневый — 8
и по стандарту EIA/TIA-568B:
1 — бело-оранжевый — 1
2 — оранжевый — 2
3 — бело-зелёный — 3
4 — синий — 4
5 — бело-синий — 5
6 — зелёный — 6
7 — бело-коричневый — 7
8 — коричневый — 8
Использование кабеля, обжатого не по стандарту, может привести к тому, что кабель работать не будет, или будет очень большой процент потерь (в зависимости от длины кабеля).
Данные схемы обжимки подходят как для 100-мегабитного соединения, так и для гигабитного. При использовании 100 мегабитного соединения используются только 2 из 4-х пар, а именно оранжевая и зелёная. Синяя и коричневая пары в таком случае могут быть использованы для подключения второго компьютера по тому же кабелю. Каждый конец кабеля раздваивают на два по две пары, и получают как бы два кабеля, но под одной изоляцией. При использовании гигабитного соединения используются все 4 пары проводников.
Разделка коаксиальных кабелей
Для разделки разъемов коаксиального кабеля рекомендуется использовать специальные инструменты устройство для обрезки кабеля (cable stripper, предпочтительнее с тремя лезвиями, рисунок 1, а) и устройство для обжима разъема (crimming tool), рисунок 1,б.
а) б)
Рисунок 1 - Инструменты для разделки коаксиального кабеля

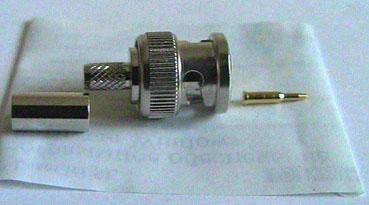

BNC разъемы для разделки под обжим (рисунок 2) поставляются в следующем комплекте
· центральный контакт
· корпус разъема
· фиксирующая трубочка
Рисунок 2 - BNC разъем для разделки под обжим
