Специальная программа
Графическое задание сигналов токов и напряжений
Руководство по эксплуатации
.015.04 РЭ
г. Чебоксары

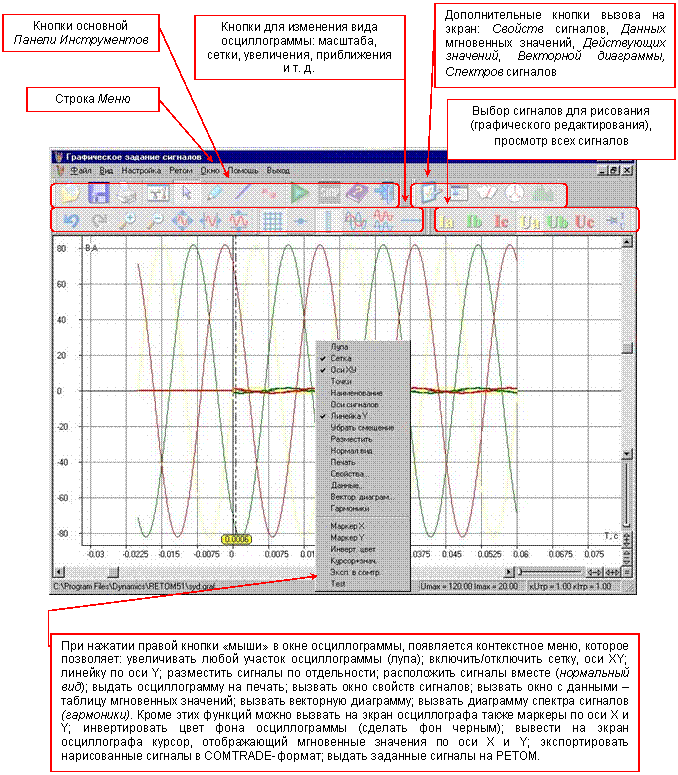

Программа предназначена для графического задания (рисования) токов и напряжений РЕТОМа и может использоваться как инструмент для получения сигналов нетрадиционной формы. Внешний вид главного окна программы с комментариями показан ниже.
Ниже дается более подробное объяснение представленных кнопок Панели Инструментов.

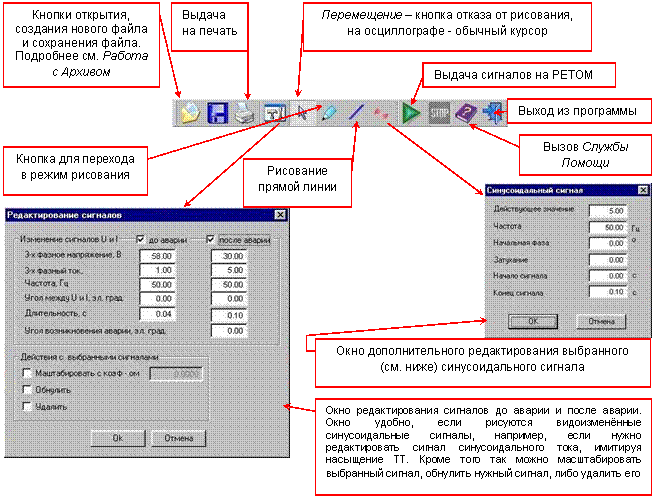

Основные кнопки Панели инструментов:
 |
Кнопки выбора сигналов для рисования:
 |
Кнопки для изменения вида осциллограммы:
 |

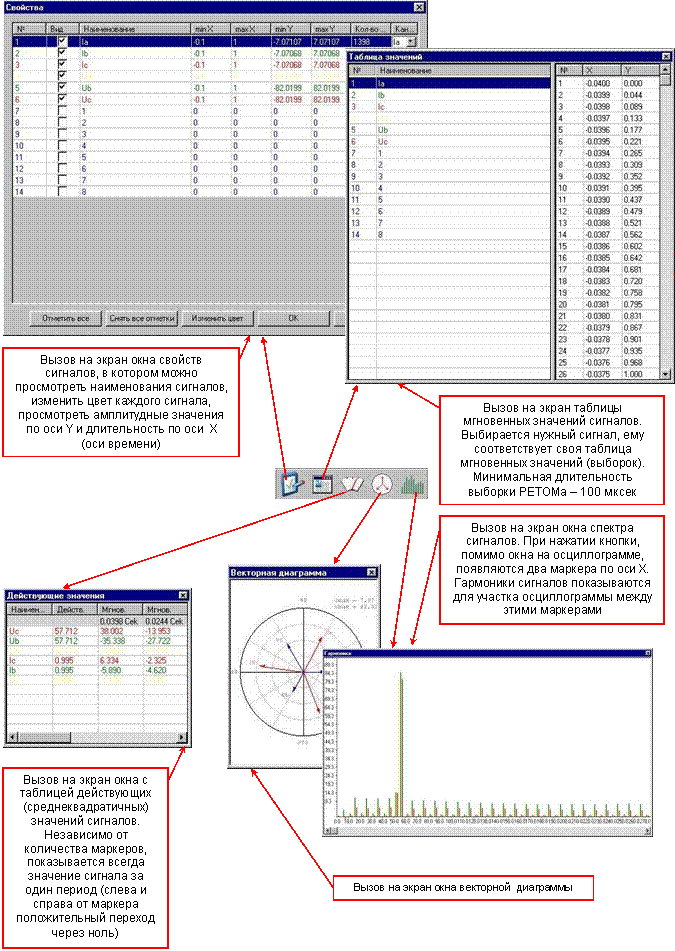

Дополнительные кнопки:
Особенностью данной программы является возможность графического редактирования COMTRADE-файлов, либо файлов с расширением *.sum, задаваемых в программе «Задание сигналов произвольной формы как суммы гармоник» стандартного пакета программ. Для этого необходимо прочитать нужный файл, воспользовавшись пунктом меню Файл.
Это расширяет функциональные возможности программы, позволяет задавать сигналы комбинированным способом.
