Гидравлическая скругляющая накладка

Инструкция по эксплуатации

Гидравлическая скругляющая накладка

Модели:

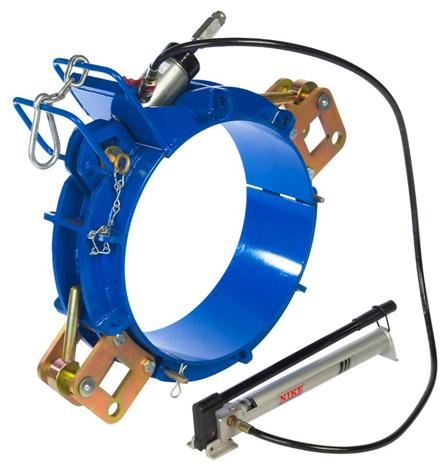

Гидравлическая накладка+ насос 400mm

Гидравлическая накладка+ насос 500mm

Гидравлическая накладка+ насос 630mm

Гидравлическая накладка+ насос 710mm

Содержание.

Схематический рисунок.............................. 3

Артикулы.................................................... 4

Фото............................................................ 5

Параметры.................................................. 6

Описание.................................................... 7

Техника безопасности................................ 8

Инструкция по использованию................. 9

Гарантия..................................................... 11

Схематический рисунок

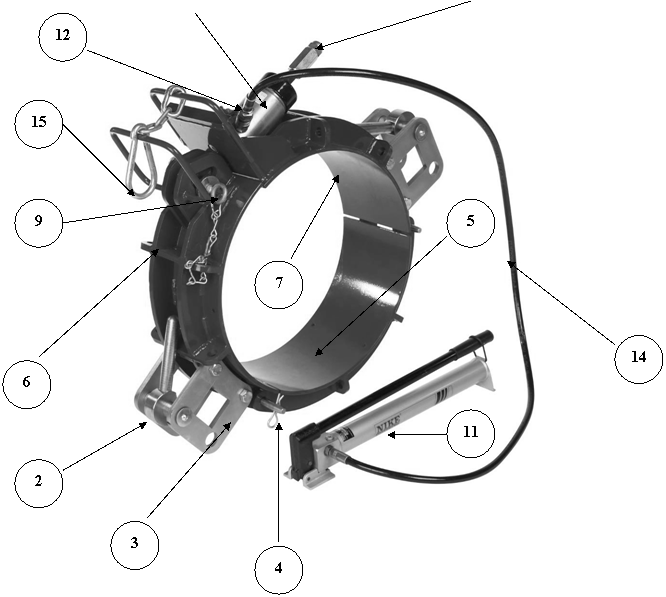

Описание	Артикулы	Кол-во
1. Цилиндр гидравлический Nike		1
2. Дополнительный упор (универсальный)		2
3. Болты крепления упора (универсальные)		4
4. Фиксаторы (универсальные)		2
5. Сегмент 400mm		1
5. Сегмент 500mm		1
5. Сегмент 630mm		1
5. Сегмент 710mm		1
6. Сегмент с замком 400mm		1
6. Сегмент с замком 500mm		1
6. Сегмент с замком 630mm		1
6. Сегмент с замком 710mm		1
7. Сегмент под цилиндр 400mm		1
7. Сегмент под цилиндр 500mm		1
7. Сегмент под цилиндр 630mm		1
7. Сегмент под цилиндр 710mm		1
8. Вспомогающий штуцер		1
9. Замок (универсальный)		1
10. Переходной вкладыш с 400 на 355mm		3
10. Переходной вкладыш с 400 на 315mm		3
10. Переходной вкладыш с 500 на 450mm		3
10. Переходной вкладыш с 500 на 400mm		3
10. Переходной вкладыш с 630 на 560mm		3
10. Переходной вкладыш с 630 на 500mm		3
10. Переходной вкладыш с 710 на 630mm		3
11. Насос		1
12. Штуцер		1
13. Цилиндр Nike (универсальный)		1
14. Гидравлический шланг		1
15. Страховочная цепь		1

Параметры.

Материал: Сталь

Диаметры:

400mm Скругляющая накладка

(В x Ш x Г) 530mm x 200mm x 530mm

Вкладыш 400mm x 315mm 200mm x 120mm x 340mm

Вкладыш 400mm x 355mm 200mm x 120mm x 340mm

500mm Скругляющая накладка

(В x Ш x Г) 630mm x 200mm x 630mm

Вкладыш 500mm x 450mm 200mm x 150mm x 425mm

Вкладыш 500mm x 400mm 200mm x 150mm x 425mm

630mm Скругляющая накладка

(В x Ш x Г) 825mm x 200mm x 825mm

Вкладыш 630mm x 560mm 200mm x 200mm x 540mm

Вкладыш 630mm x 500mm 200mm x 200mm x 540mm

710mm Скругляющая накладка

(В x Ш x Г) 1100mm x 200mm x 960mm

Вес:

500mm Скругляющая накладка 66 Kг

630mm Скругляющая накладка 75 Kг

710mm Скругляющая накладка 90 Kг

Вкладыш 400mm x 315mm 7 Kг

Вкладыш 400mm x 355mm 5 Kг

Вкладыш 500mm x 450mm 7.2 Kг

Вкладыш 500mm x 400mm 9.2 Kг

Вкладыш 630mm x 560mm 11.2 Kг

Вкладыш 630mm x 500mm 13.8 Kг

Гидравлический насос NIKE PH70-500

Объем масла: 600cm

Тип масла: ISO VG 10 или аналог

Деятельность компании Paleco Ltd совместно с компанией Caldervale Technology Ltd направлена на усовершенствование и облегчение работы с ПЭ трубами. Компания Caldervale Ltd также оставляет за собой право изменять конструктивные и внешние элементы скругляющих накладок.

Важно!

В данном руководстве изложена информация об удалении овальности ПЭ труб при помощи гидравлических скругляющих накладок.

Это руководство является частью продукта, к которому она относится. И должно способствовать долговременной работе оборудования.

Описание.

Этот инструмент был разработан для удаления овальности на ПЭ трубах диаметром от 400 mm до 800 mm (в зависимости от модели) при подготовке трубы SDR11 и SDR17 к электрофузионной сварке .

Придание трубе круглой формы происходит путем при помощи гидравлического насоса, в дальнейшем оборудование может быть зафиксировано до прекращения цикла сварки.

Оборудование изготовлено для применения на трубах различного диаметра.

Скругляющие накладки не применяются для удаления овальности после применения передавливающего инструмента!

Первое использование!

Перед началом использования убедитесь, что в гидравлической системе отсутствует воздух.

Воздух в гидравлической системе может привести к возможным проблемам в работе оборудования. Прокачайте насос несколько раз без рабочей нагрузки. Заполните систему маслом. Следите за уровнем масла!

Перед применением

Важно убедиться в том, что все детали находятся в исправном состоянии. Проверьте насос, шланг и соединения на наличие повреждений. Убедитесь, что секции рамы закреплены правильным образом.

Безопасность

1. Прочитайте Первое использование перед первой

операцией.

2. Крайне важно принять меры для того, чтобы во время

работы инструмент не был подвергнут перемещениям.

3. Не создавайте максимальное давление

в гидравлической системе.

4. Насос оснащен автоматическим клапаном

максимального давления. Исключено всякого рода вмешательство

5. Вес оборудования составляет 60-90 кг. Будьте

аккуратны в работе.

6. Во избежании повреждений и травм при

транспортировке замки и страховочная цепь должны быть закрыты.

7. Персонал должен быть оснащен необходимыми

средствами защиты (очки, головные уборы, перчатки).

Использование.

1. Инструмент состоит из трех сегментов с рукояткой для транспортировки, гидравлической системы, позволяющей работать с трубами больших диаметров.

2. Инструмент должен правильно закрепляться на трубе, при необходимости используйте подъемное оборудование. Сегменты не должны быть разведены на расстояние больше длины страховочной цепи.

3. Когда инструмент правильно расположен, гидравлический цилиндр свободно крепится на раме.

4. При присоединении шланга к насосу убедитесь, что гайка на креплении свободно вращается.

5. Далее герметично присоедините шланг к цилиндру.

6. Убедитесь, что клапан Открытие/Закрытие насоса находится в рабочем состоянии.

7. Путем подачи давление на цилиндр сегменты сводятся до полного закрытия.

8. Произвести повторное сведение сегментов после спуска давления при помощи клапана.

После скругления

Транспортировка и хранение

1. Снимите давление путем открытия клапана на насосе.

2. Отсоедините шланг.

3. Следите за тем, чтобы не повредить трубу при извлечении накладки.

Хранение

Важно: Когда оборудование не используется –

1. Храните инструмент в вертикальном положении.

2. Храните в чистом состоянии.

3. Убедитесь, что хранение не происходит в месте экстремальных температур.

4. Убедитесь, что давление в цилиндре отсутствует.

Уход

- Гидравлический цилиндр должен находиться в чистом состоянии.

- Периодически смазывать все необходимые детали.

Важно: Чрезмерное количество масла приводит к срабатыванию автоматического клапана.

Инструмент

- Проверять регулярно состояние механизмов.

- Проверяйте состояние страховочной цепи.

Информация о Гарантии.

Гарантия на гидравлические скругляющие накладки составляет 6 месяцев.

Гарантия распространяется в случаях правильного использования оборудования и соблюдения всех инструкций:

Гарантия не распространяется при:

Ненадлежащем обслуживании;

Физических повреждениях;

Несанкционированном изменении или любом неправильном использовании оборудования;

Нарушении инструкции по эксплуатации;

Компания Caldervale Technology Ltd не дает никаких других гарантий любого рода, будь то явных или подразумеваемых, в отношении ее продукции.

Пожалуйста заполните нижеприведенную форму, которая является свидетельством Вашего приобретения в случае возникновения гарантийного случая

Дата приобретения.......................................................................

Покупатель...................................................................

Продавец...................................................................

По всем вопросам просим Вас обращаться:

Официальное представительство Caldervale Technology Ltd

В России

www.paleco.ru
