Контрольный материал к олимпиаде по «Электронике»

2014 учебного года

1. На рис. представлена схема, получившая название «электронная свеча».Распишите как работает эта схема. Как можно выключить «свечу» (лампу)?

Рис. Схема «электронной свечи»

2.Безимени-1.jpg. Проверьте для точек А и В на приведённом рисунке, правильно ли постоена кривая допустимой мощности рассеивания на аноде, если РА=2.5 Вт

1) Правильно

2) Неправильно

3. Что называют длительностью после свечения экрана?

1. Время, в течение которого свечение полностью исчезает.

2. Время, в течении которого яркость свечения уменьшается в 2 раза.

3. Время в течении которого яркость свечения спадает до 0,01 от максимального значения.

4. На чём основан принцип действия фоторезистора:

1.На внутреннем эффекте фотопроводимости

2.На внешнем фотоэффекте

3.На изменении концентрации примеси в объёме полупроводника при его

освещении светом

5.. Что означает вентильный режим работы фотодиода:

1. Без источника питания

2. С источником питания и Rн

3. С источником питания и без Rн

6. Вольфрамовый катод лампы работает при напряжение накала Uн = 17 В и токе накала Iн = 8,4 А. Определите сопротивление катода в накаленном состоянии. Как изменится сопротивление в холодном состояние?

1. Rн ≈ 2 Ом, в холодном уменьшится

2. Rн ≈ 2 Ом, в холодном возрастает

3. Rн ≈ 2 Ом, в холодном Не изменится

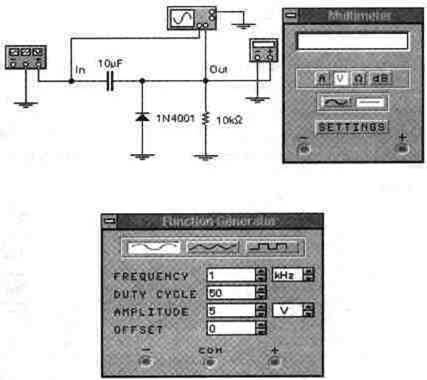

7. Задание. Смоделируйте в программе EWB схему амплитудного формирователя и представьте в ответе на рабочем столе осциллограммы входного и выходного сигналов на экране осциллографа


8. . У биполярного транзистора какой структуры n-p- n или p-n-p частотные свойства выше. Ответ поясните

9. В полупроводнике могут протекать токи:

1. дрейфовый;

2. диффузионный;

3. дрейфовый и диффузионный

10. Ширина запрещенной зоны германия

1. Больше ширины запрещенной зоны кремния

2. Меньше ширины запрещенной зоны кремния

3. Равна ширине запрещенной зоны кремния

11. .Какой схеме соответствуют представленные ниже диаграммы



1 а) 3 ИЛИ

б) 3 И

2 в) 3 И-НЕ

вх.

3

вых.

12. 1.Чтобы получить на выходе логической схемы, изображенной на рисунке, лог 1, на вход должна быть подана комбинация сигналов

А

В &



1 1

С

D 1

А В С D

а)

б)

в)

13. Схема включения транзистора с ОЭ дает усиление

а) только по току

б) только по мощности

в) по току, напряжению и мощности

14. . Отрицательная обратная связь (ООС) в усилителях на коэффициент усиления влияет

а) уменьшается

б) увеличивается

в) правильного ответа нет

15. К линейным искажениям сигнала в усилителе относится

а) частотные искажения

б) фазовые искажения

в) частотные и фазовые искажения

16.Найти коэффициент усиления K трехкаскадного усилителя, показанного на рисунке.




Uвх = 0,1 В

Ku1 = 5

Ku2 = 20

Ku3 = 5

= 0.2

- коэффициент ООС

1. Кu=50 2. Кu=20 3. Кu=100


17. Определить падение напряжения Uкэ на транзисторе в схеме эмиттерного повторителя при Uвх = 0 (режим «покоя»),

IЭо = 2 мА, Eк = 8 В, Rэ = 1,5 кОМ.

1. Uк-э = 5В 2. Uк-э =10В 3. Uк-э =:В



18.Как изменится ток стабилитрона в схеме, если входное напряжение изменилось на величину , а Rбал = 200 Ом



1.∆ I= 10 мА 2. .∆ I= 5мА 3. .∆ I= 9мА

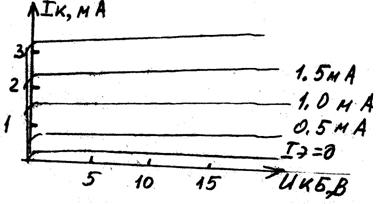

19. Используя семейство выходных характеристик транзистора (см. рис.),постройте нагрузочную прямую, если Ек =15 В, Rк = 5кОм и найдите координаты рабочей точки при

Iэ =1.0мА

1. Uк-б = 5В, Iк=0.8мА 2. Uк-б= 10В, Iк= 1.0мА 3. I Uк-б= 7В, Iк=0.5мА

20. Определить значение ЭДС источника Е (см. рис.1), если показания вольтметра равно 3В, а R=1кОм. ВАХ диода представлена на рис 2.

Рис.1 Рис.2

1. Е= 5В 2. Е=6В 3.Е=9В

21. На каком рисунке правильно представлена мостовая схема выпрямления

1. 2. 3

22. Какое УГО биполярного транзистора верное

1.

23. Какое напряжение нужно приложить к варикапу, вольт–фарадная характеристика которого приведена на рисунке, чтобы общая емкость варикапа и параллельно включенного с ним конденсатора емкостью 100 пФ составила 120 пФ? Определите коэффициент перекрытия по емкости.

. 24.Выберете правильный ответ. Схема включения биполярного транзистора с ОБ дана на рис.

25.На рисунках представлены характеристики биполярного транзистора.

Укажите тип характеристики и схему включения транзистора

1. Входная с ОБ 2. Выходная с ОЭ 3. Выходная с ОБ 4. Входная с ОЭ

26.Рассчитайте коэффициент передачи по напряжению для переменного тока для нижеприведенной электрической цепи при Rн =. 100Ом. Считать диод идеальным
