Двухконтурные системы с пассивной циркуляцией теплоносителя

Работа двухконтурной термосифонной системы.

Работа такой системы аналогична работе одноконтурной системы, но в системе имеется отдельный замкнутый коллекторный контур, состоящий из коллекторов, трубопроводов и теплообменника в баке-аккумуляторе. Этот контур заправляется специальным (как правило, незамерзающим) теплоносителем. При нагреве теплоносителя в коллекторе он поступает в верхнюю часть теплообменника, отдает тепло воде в баке и охлаждаясь, движется вниз ко входу в коллекторы, осуществляя постоянную циркуляцию при наличии солнечной радиации. Полный прогрев бака происходит постепенно, в течение всего светового дня, но поскольку отбор воды к потребителю производится из наиболее прогретых верхних слоев, пользование горячей водой возможно и до полного прогрева.

Особенностью систем является то, что в случае термосифонной системы нижняя точка бака-аккумулятора должна располагаться выше верхней точки коллектора и не далее 3-4 м. от коллекторов, а при насосной циркуляции теплоносителя расположение бака-аккумулятора может быть произвольным.

Одноконтурные системы солнечного горячего водоснабжения с пассивной циркуляцией теплоносителя

Работа одноконтурной термосифонной системы для прямого нагрева воды

Коллекторы, бак-аккумулятор и соединительные трубопроводы системы заполнены холодной водой. Солнечное излучение, проходя через прозрачное покрытие (остекление) коллектора нагревает его поглощающую панель и воду в её каналах. При нагреве плотность воды уменьшается, и нагретая жидкость начинает перемещаться в верхнюю точку коллектора и далее по трубопроводу – в бак-аккумулятор. В баке нагретая вода перемещается в верхнюю точку, а более холодная вода размещается в нижней части бака, т. е. наблюдается расслоение воды в зависимости от температуры. Более холодная вода из нижней части бака по трубопроводу поступает в нижнюю часть коллектора. Таким образом, при наличии достаточной солнечной радиации, в коллекторном контуре устанавливается постоянная циркуляция, скорость и интенсивность которой зависят от плотности потока солнечного излучения. Постепенно, в течение светового дня, происходит полный прогрев всего бака, при этом отбор воды для использования должен производиться из наиболее горячих слоев воды, располагающихся в верхней части бака. Обычно это делается подачей холодной воды в бак снизу под давлением, которая вытесняет нагретую воду из бака.

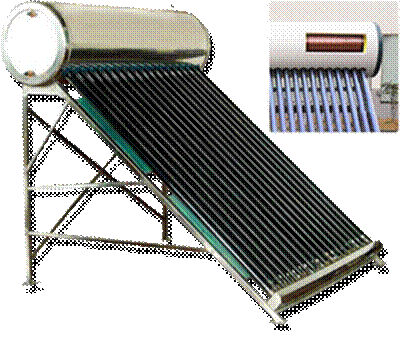

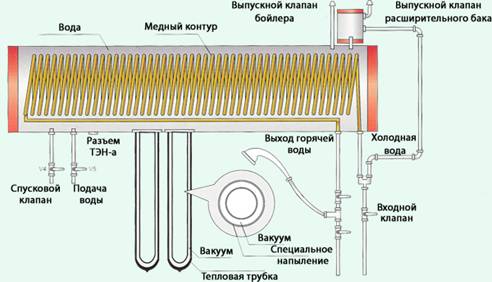

Двухконтурная система с пассивной циркуляцией теплоносителя

Особенности:

Проектирован для приема холодной воды под давлением Медная спираль-теплообменник может использоваться как элемент закрытого или открытого контура для нагревания бойлера, связанного с водопроводом Серия SWS защищена от замерзания Надежные и эффективные трубы из двойного стекла Исключительная теплозащита резервуара, обеспеченная 50-60 мм изоляционным слоем полиуретановой пены Наружная сторона резервуара: нержавеющая сталь или листовая сталь с порошковым покрытием Внутренняя сторона резервуара:

Нержавеющая сталь SUS304 толщиной 0,5 мм, сертифицирована на антитоксичнное применение Теплообменник изготовлен из меди высокой чистоты

Наружная рамка выполнена из нержавеющей стали, толщина – 1,2 мм Для увеличения тепловой мощности коллекторы могут быть соединены друг с другом Простой монтаж

Спецификация

Номер артикула	Наружный диаметр резервуара	К-во солнечных труб	Диаметр солнечных труб	Длина солнечных труб	Емкость резервуара	Емкость резервуара
SWS155818	0 470 мм	15 штук	O 58 мм	1.8 м	132.3 л	172.9 л
SWS185818	O 470 мм	18 штук	O 58 мм	1.8 м	148.6 л	197.3 л
SWS205818	O 470 мм	20 штук	O 58 мм	1.8 м	164.9 л	219.0 л
SWS245818	O 470 мм	24 штук	O 58 мм	1.8 м	197.5 л	262.5 л
SWS305818	O 470 мм	30 штук	O 58 мм	1.8 м	246.3 л	327.5 л

Одноконтурная система солнечного горячего водоснабжения с пассивной циркуляцией теплоносителя

Особенности:

Надежный и эффективный с солнечными трубами из двойного стекла Простое включение Наружная сторона резервуара: нержавеющая сталь или листовая сталь с порошковым покрытием Внутренняя сторона резервуара: нержавеющая сталь SUS304 толщиной 0,5 мм, сертифицирована для применения против токсинов Рамка: 1,2 мм нержавеющая сталь Исключительно хорошо сохраняет тепло, благодаря 50-60 мм изоляционному слою полиуретановой пены

Спецификация

Номер артикула	Наружный диаметр резервуара	К-во солнечных труб	Диаметр солнечных труб	Длина солнечных труб	Емкость резервуара	Емкость резервуаров и труб
SFТ	O 420 мм	15 штук	O 47 мм	1.5 м	84.2 л	104.4 л
SFТ	O 420 мм	18 штук	O 47 мм	1.5 м	100.5 л	124.7 л
SFТ	O 420 мм	20 штук	O 47 мм	1.5 м	111.4 л	138.3 л
SFТ	O 420 мм	24 штук	O 47 мм	1.5 м	133.3 л	165.5 л
SFТ	O 420 мм	30 штук	O 47 мм	1.5 м	166.0 л	206.3 л
SFТ	O 470 мм	15 штук	O 58 мм	1.8 м	132.3 л	172.9 л
SFТ	O 470 мм	18 штук	O 58 мм	1.8 м	148.6 л	197.3 л
SFТ	O 470 мм	20 штук	O 58 мм	1.8 м	164.9 л	219.0 л
SFТ	O 470 мм	24 штук	O 58 мм	1.8 м	197.5 л	262.5 л
SFТ	O 470 мм	30 штук	O 58 мм	1.8 м	246.3 л	327.5 л
