Инструкция по сборке изделия: Урна для мусора U1

1.ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

ОСНОВНЫЕ ПАРАМЕТРЫ И РАЗМЕРЫ:

Длина, мм
Ширина, мм
Высота, мм
Масса, кг

540
450
730
222

2. КОМПЛЕКТ ПОСТАВКИ

Боковина каменная
Каркас металлический рамный
Ведро квадратное металлическое
Крышка-козырек металлическая
Элемент деревянный стандартный
Болт (Dшляпки=35мм)

Шуруп-саморез (4х40 мм)
Гайка
Шайба ограничительная (D=32 мм)

2 шт.
1 шт.
1 шт.
1 шт.
6 шт.
4 шт.

12 шт.
4 шт.
4 шт.


3. СБОРКА ИЗДЕЛИЯ

В сборке принимают участие три сборщика. Сборка изделия производится в следующей последовательности:

1) на Металлическом рамном каркасе закрепить с помощью Шурупов-саморезов Деревянные элементы, как показано на рисунке 1.

Рисунок 1

2) Установить Боковины каменные на расстоянии 540 мм параллельно друг другу и вставить между ними Каркас с закрепленными деревянными элементами, так чтобы отверстия в раме и Каменных элементах совпадали. Вставить в эти отверстия Болты и стянуть с внутренней стороны рамы Гайками (рисунок 2).

Рисунок 2

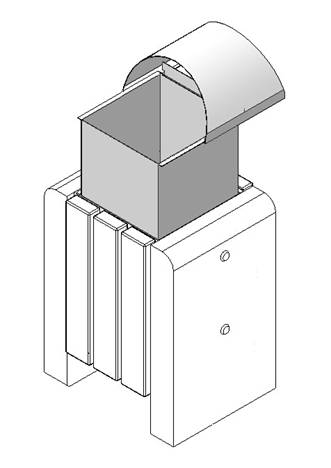

3) вставить в Металлический каркас Ведро урны и задвинуть Крышку урны так, как показано на рисунке 3.

Рисунок 3
