Габаритные и присоединительные размеры (лапы) (стр. 1 )

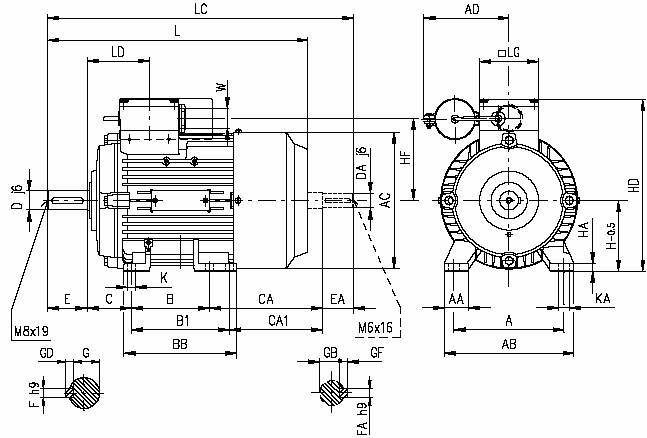

Габаритные и присоединительные размеры (лапы)

тип	А	АА	АВ	АС	AD	B	B1	BB	C	CA	CA1	H	HA	HD	HF	K
1LF705	90	25	110	116	94	71	-	87	36	53	-	56	6	157	77,5	5,8
1LF7060 1LF7063	100	27	120	118	94	80	-	96	40	66	-	63	7	164	77,5	7
92	-
1LF707	112	30,5	132	139	94,5	90	-	106	45	83	-	71	7	182	87,5	7
1LF708 1LF7083-4,6	125	30,5	150	156,5	103,5	100	-	118	50	94	-	80	8	200	96,5	9,5
137	-
1LF709 1LF7096-2	140	30,5	165	173,5	109	100	125	143	56	143	118	90	10	218	104,5	10
186	161
1LF710	160	42	196	196	138	140	-	176	63	-		100	12	263	123	12
тип	KA	L*	LC	LD	LG	W	D	DA	E	EA	F	FA	G	GB	GD	GF
1LF705	9	169	200	69,5	75	M25×1,5	9	9	20	20	3	3	7,2	7,2	3	3
1LF7060 1LF7063	10	202,5	232	69,5	75	M25×1,5	11	11	23	23	4	4	8,5	8,5	4	4
228,5	258
1LF707	10	240	278	63,5	75	M25×1,5	14	14	30	30	5	5	11	11	5	5
1LF708 1LF7083-4,6	13,5	273,5	324	63,5	75	M25×1,5	19	19	40	40	6	6	15,5	15,5	6	6
316	366,5
1LF709 1LF7096-2	14	331	389	79	75	M25×1,5	24	19	50	50	8	6	20	15,5	7	6
374	432
1LF710	16	425	-	102	120	M32×1,5	28	28	60	60	8	8	24	24	7	7

Габаритные и присоединительные размеры (фланец IMB 5)
