Реле фотоэлектрическое инфракрасное
РФИ-220/1
Предназначено для коммутации электрических цепей управления путем бесконтактного определения наличия объекта в рабочей зоне фотореле. Может использоваться в устройствах управления, блокировки, счёта, сигнализации (в том числе и охранной) и т. д.
Принцип действия фотореле основан на регистрации приёмником инфракрасного невидимого излучения, параметры которого формируются излучателем.
Основной режим работы фотореле РФИ-220/1- работа на “просвет”. Возможна работа фотореле в режиме отражения от объекта или от специального материала (напр. уголковый отражатель, см. рисунки 1,2,3.) Приёмник и излучатель располагаются в этом случае рядом и их оптические оси направлены на объект или отражатель. В режиме отражения от объекта коммутационная операция меняется на обратную.
Комплект поставки РФИ-220/1: излучатель -1шт.
, приёмник -1шт (всего 2 корпуса), паспорт-1шт. на 10комплектов.
ТЕХНИЧЕСКИЕ ДАННЫЕ
Напряжение питания...............………............................220В,50Гц +15%
Диапазон реагирования.....……....……….......................... не менее 5м *
Максимальные напряжение и ток нагрузки ……....В,5А пер. тока
Коммутационная операция …………….замыкание контакта реле при
появлении объекта в зоне срабатывания
Габариты ...………………….....................................................М42х140 мм
Масса ...........................……………........................................не более 0,6кг
Подключение излучателя –двух-проводное
Подключение приёмника- четырёх-проводное
Отличительной особенностью предлагаемого фотореле от аналогов является возможность непосредственного подключения к сети пер. тока, напр. 220В и работа на мощную нагрузку пускатель, лампа накаливания и т. д.).
* Может зависить от прозрачности оптической среды.
140 линза М42

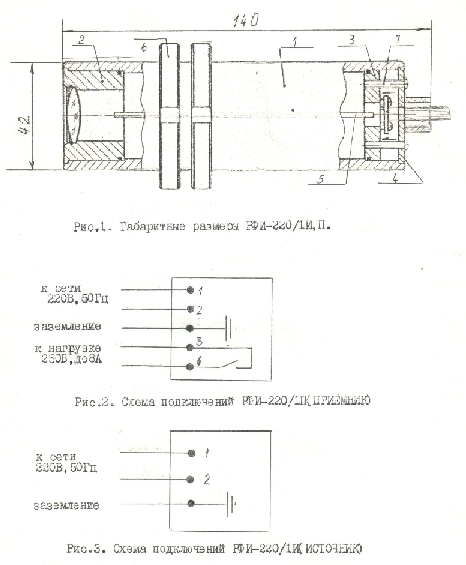

Габаритные и установочные размеры РФИ -220/1 (излучателя и приемника)
1.
изл объект пр
2.
 |
3. объект отражатель
изл объект
пр изл
пр
Режимы работы фотореле:1-”просвет”, 2-”отражение от объекта”,3-”отражение от
специального материала”.
