Руководство по эксплуатации

DZ-260/PD

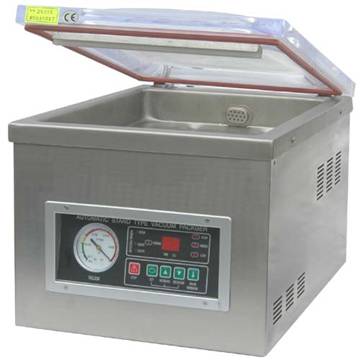

НАСТОЛЬНАЯ ВАКУУМ-УПАКОВОЧНАЯ МАШИНА

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

1. Применение и характеристики

1.1 Применение

Вакуум-упаковочная машина серии DZ-260/PD обладает рядом преимуществ: легка в управлении, проста в обслуживании, широкая область применения и т. д. Предназначена для упаковки в многослойную пленку или алюминиевую/пластиковую многослойную пленку и т. д. Упаковывает зерно, пищевые продукты, фрукты, семечки, медикаменты, химические продукты, электронику, измерительные приборы, драгоценные металлы и т. д. в жидком, пастообразном виде или порошке. Упакованные продукты защищены от окисления, плесени, моли, ржавчины и сырости. Сохраняется качество и свежесть на долгое время.

1.2 Характеристики

1.21 машина легка в обращении. Процесс включает в себя запечатывание вакуумной крышкой и выкачивание воздуха из пакета, термосварку, наклеивание этикетки, охлаждение, открытие вакуумной крышки, все контролируется программой автоматически.

1.22 встроенная электропроводка для термосварки, схема безопасна и надежна без каких-либо проводов внутри вакуумной камеры. Провода легко заменить.

1.23 широкий диапазон регулировки температуры и времени термосварки позволяет упаковывать различные пакеты из разных материалов и различной толщины.

1.24 кнопка аварийного стопа находится на панели управления. В случае нарушения вакуумного цикла нажать на кнопку «стоп», процесс упаковки остановится.

2. Модель и технические требования

2.1 Модель

D Z — XXX/ XX X

серийный №

кол-во сварочных планок и вакуумных камер (S для двойных камер, без отметки — одна камера)

длина сварочного шва

вакуум

многофункциональность



2.2 Технические требования

Модель	DZ-260/PD
Напряжение	220В/5Гц, 110В/60Гц
Мощность двигателя	370Вт
Размер вакуумной камеры (Д x Ш х В)	385х280х90мм
Мин. абсолютное давление	1.33кПа
Размер сварочного шва (Д х Ш)	260х5мм
Тип сварки	Однократная сварка
Производительность насоса	10м3/ч
Габариты (Д х Ш х В)	330х480х300мм
Вес нетто (кг)	35кг

5. Принцип работы

5.1 Подключить устройство к электропитанию. (Замкнуть воздушный выключатель)

Отрегулировать параметры каждой функции, включая вакуум, сварку и охлаждение. Выбрать подходящее напряжение для термосварки.

Выбрать напряжение и установить время сварки. На выбор три уровня напряжения, а именно, низкое, среднее и высокое. Время сварки регулируется от меньшего к большему. Сварка без плавления или складок считается лучшей. Температура при сварке тефлоновой пленки не должна быть очень высокой. Иначе может возникнуть возгорание.

Провести пробное испытание времени создания вакуума и выбрать согласно материалу упаковываемого предмета. При упаковке влажных или особых предметов необходимо продлить время, после того как уровень вакуума достигнет -0.1Мпа для достижения лучшего эффекта. Максимальное время 99 секунд.

Положить открытый пакет в вакуумную камеру поперёк сварной планки.

После окончания предварительных работ, машина готова к эксплуатации. Прижать вакуумную крышку, замкнуть пусковой переключатель и машина запустится автоматически следующим образом:

а) вакуумный насос начнет работать и высасывать воздух из вакуумной камеры. Реле времени начнет отсчет.

б) закрыть крышку для создания герметизации в вакуумной камере. Рабочая камера начнет создавать отрицательное давление.

в) по истечении времени создания вакуума, блок управления издает сигнал, вакуумный насос отключается и насос перестает откачивать воздух. В это время к электромагнитному клапану подается питание, затем сварочный блок удерживает открытым пакет. Пока к реле времени термосварки подается питание, герметизирующая проволока нагревается для сварки и печати. Реле начинает отсчитывать время.

г) по истечении времени создания вакуума, блок управления издает сигнал, отключается реле времени. Цикл термосварки завершен. В это время включается реле времени охлаждения, машина начинает цикл охлаждения. Функция охлаждения необходима для того, чтобы оставшееся тепло удерживало открытым пакет для предотвращения его смятия во время процесса нагрева, а именно чтобы пакет оставался ровным.

д) по истечении времени охлаждения, блок управления издает сигнал, отключается электромагнитный клапан, перезапускается сварочный блок. В это время к воздушному электромагнитному клапану подается питание, клапан открывается и воздух поступает в вакуумную камеру. Когда давление в рабочей камере выровняется с атмосферным давлением, вакуумная крышка откроется автоматически, пусковой выключатель вернется в исходное положение и цикл завершится.

5.7 Процесс

закрывается вакуумная крышка --- вакуумный цикл --- сварочный цикл --- цикл охлаждения --- поступление воздуха в камеры. Крышка открывается автоматически

5.8 Во время процесса упаковки можно нажать кнопку аварийного стопа, машина остановит цикл упаковки и переключится в режим ожидания.

5.9 При завершении процесса упаковки, на дисплее появится символ “ Ed” и индикатор погаснет.

5.10 Если во время процесса упаковки отключится напряжение, машина после перезапуска начнет цикл заново.
