Партнерка на США и Канаду по недвижимости, выплаты в крипто

  • 30% recurring commission
  • Выплаты в USDT
  • Вывод каждую неделю
  • Комиссия до 5 лет за каждого referral

А. П. МЕНУШЕНКОВ1, Р. В. ЧЕРНИКОВ1,

К. В. КЛЕМЕНТЬЕВ2, 1,

Б. П. МИХАЙЛОВ3, п. в. бобин1, И. А. РУДНЕВ1

1Московский инженерно - физический институт (государственный университет)

2HASYLAB, DESY, Hamburg, Germany

3Институт металлургии и материаловедения им. РАН, Москва

ЛОКАЛЬНАЯ СТРУКТУРА УЛЬТРАДИСПЕРСНЫХ ПОРОШКОВ ZrN

Методами рентгеновской спектроскопии поглощения исследована зависимость параметров локального окружения циркония в ультрадисперсных порошках ZrN от степени дисперсности. Определены параметры локального разупорядочения атомов вокруг циркония при уменьшении размера кластеров.

Применение высокотемпературных сверхпроводящих (ВТСП) материалов в энергетике, на транспорте, в индустриальной физике, предполагает создание на их основе длинных обмоточных проводников. Такие проводники, прежде всего, должны обладать высокой плотностью критического тока Jc , а это обеспечивается за счет наличия в материале либо природных, либо искусственных эффективных центров пиннинга магнитного потока.

Одним из возможных и удобных с технологической точки зрения методов создания дополнительных центров пиннинга и, следовательно, увеличения транспортных характеристик ВТСП, представляется введение в объем ВТСП на этапе синтеза наноразмерных добавок (НРД) неорганических материалов, инертных по отношению к сверхпроводящей матрице. При этом необходим выбор примесей, которые с одной стороны, не понижали бы критическую температуру исходного сверхпроводника, а с другой стороны – при введении в сверхпроводящий материал играли бы роль эффективных центров пиннинга. Известны работы по введению в ВТСП наноразмерных добавок оксида магния, карбидов ниобия, тантала, титана, кремния, нитрида гафния [1]. Проведенные исследования показали возможность повышения плотности критического тока высокотемпературных сверхпроводящих соединений (Bi, Pb)2Sr2CaCu2O8+х (Bi2212) и (Bi, Pb)2Sr2Ca2Cu3O10+х (Bi2223) [1,2].

НЕ нашли? Не то? Что вы ищете?

Одним из перспективных соединений для легирования ВТСП является ультрадисперсный порошок ZrN. Так, при концентрации 0,27 масс % порошка Zr обнаружено более чем двухкратное повышение критического тока в Bi2223.

С цель изучения физических аспектов взаимодействия ультрадисперсных порошков с ВТСП матрицей в настоящей работе проведены исследования зависимости параметров локальной структуры нитрида циркония от размеров зерна с помощью спектроскопии рентгеновского поглощения (EXAFS- спектроскопии).

EXAFS-спектры выше K-края погло­щения циркония измерялись на линии A1 син­хротронного центра HASYLAB, DESY при температурах 15 K, 77 K и 300 K. Обработка и моделирование EXAFS- спектров проводились с помощью программного пакета VIPER. Расчет амплитуд и фаз обратного рассеяния осуществлялся с использованием программы FEFF .

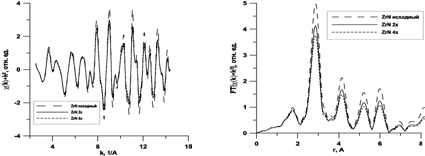

На рисунках представлены EXAFS- функции χ(k)k2, измеренные выше K-Zr края поглощения при T = 77 K для исходного кристаллического образца ZrN (средняя дисперсность 4,22 мкм) и образцов после 2-х кратного (дисперсность 0,56 мкм) и 4-х кратного (дисперсность 0,47 мкм) из


мельчения, а также их модули фурье-преобразования (FT).

Моделирование EXAFS- спектров показало, что уменьшение размеров кластеров исходного кристаллического ZrN приводит к росту статического фактора Дебая-Валлера Zr-Zr на величину, сопоставимую с динамическим фактором Дебая-Валлера при комнатной температуре. По предварительным оценкам степень разупорядочения в подрешетке из атомов циркония составляет ~0.02 Ǻ для 2х - кратного и ~0.04 Ǻ для 4х- кратного измельчения исходного образца.

Работа выполнена при поддержке РФФИ (грант № ), программы «Университеты России» (проект 146-05).

Список литературы

1. Mikhailov B.P, Rudnev I.A., Bobin P.V.// Inorganic Materials. 2004, V.40. Suppl.2. S91.

2. , , //Письма в ЖТФ. 2005.Т.31.В.4. С.88.
