Топаз - 119-18М
Блок сопряжения предназначен для управления топливораздаточными колонками по интерфейсу RS-485 с использованием протокола обмена "V11", Scheidt&Bachmann GmbH. Дополнительно возможно управление ТРК, работающими по интерфейсу RS-485, с использованием "протокола управления ТРК, версия 2.0".

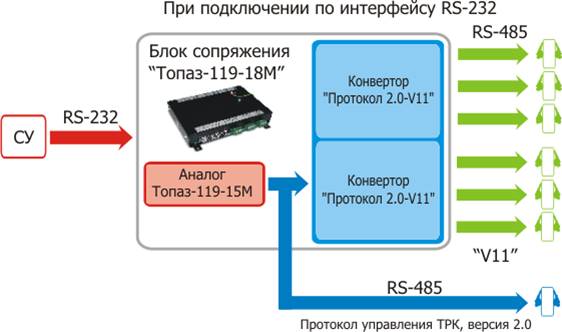

БС является комбинированным устройством и функционально состоит из:
- двух идентичных трехканальных конверторов протоколов "протокола управления ТРК, версия 2.0" и "V11", Scheidt&Bachmann GmbH, обеспечивающих управление 3-мя двухсторонними или 6-ю односторонними колонками Scheidt&Bachmann, имеющими до восьми рукавов на одну сторону с одновременным отпуском нефтепродукта по одному рукаву на каждую сторону;
- конвертора протоколов "Искра - протокол управления ТРК, версия 2.0", аналогичного "Топаз-119-15М", обеспечивающего управление 6-ю двухсторонними или 12-ю односторонними колонками, имеющими до четырех рукавов на одну сторону.
Варианты управления блоком сопряжения:
От СУ, в качестве которой используется персональный компьютер:
· протокол "Искра" 1.72 расширенный;
· "протокол управления ТРК, версия 2.0". Конвертор "Искра - протокол управления ТРК, версия 2.0" требуется перевести в режим работы "преобразование интерфейсов".
· По "протоколу управления ТРК, версия 2.0" от СУ, в качестве которой используется:
· персональный компьютер;
· миникомпьютер "Топаз-158";
· пульт дистанционного управления "Топаз-103М1";
· ККМ через контроллер управления ТРК "Топаз-103МК1".
