GaAs быстровосстанавливающиеся высоковольтные p-i-n диоды
| Тип
| URRM,V
| IF,А
| τrr, ns
|
А100П12
А100П09
А100П06
| 1200
900
600
| 100
| 100
|
Достоинства:
-ультрабыстрые переключения;
-высокая рабочая температура;
-высокая радиационная стойкость;
-малый заряд восстановления;
-высокие частоты коммутации.
| Конструктивное исполнение
 Sot-227
(беспотенциальный)
|
Область применения:
-вторичные источники электропитания;
-преобразовательная техника;
-схемы корректировки коэффициента мощности.
| Условное обозначение
| Параметры
|
А100П12
А100П09
А100П06
| 1200
900
600
|
Электрические параметры
Обозначение
| Параметр
| Типовое
| Макс.
| Ед. измерения
| Режим измерения
| UF
| Постоянное прямое напряжение
| -
| 2,2
| V
| IF = 100 A
Tc = 125 0C

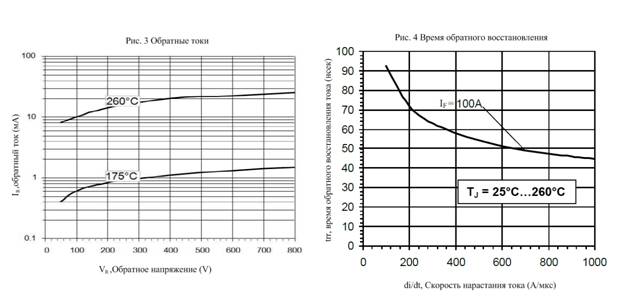

| IR
| Обратный ток
| -
| 25
| µA
| URRM = 1200 V
900 V
600 V
| trr
| Время обратного восстановления
| -
| 100
| ns
| IF = 100 A
di/dt = 200 A / µs
URRM = 200 V

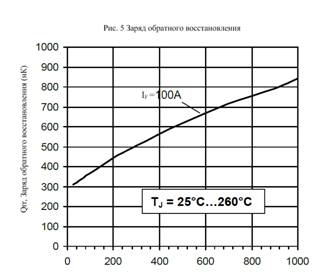

| Qrr
| Заряд обратного восстановления
| -
| 700
| µK
| IF = 100 A
di/dt = 200 A / µs
|
Предельные эксплуатационные данные
Обозначение
| Параметр
| Норма
| Ед. измерения
| Режим измерения
| URRM
| Постоянное обратное напряжение
| А100П12
А100П09
А100П06
| 1200
900
600
| V
| | IF(AVC)
| Постоянный прямой ток
| 100
| A
| Tc = +25 0C
| IF(RMS)
| Максимальный импульсный прямой ток
| 1000
| A
| Tc = +150 0C
Tu = 10 ms (50Hz)
| IFF
| Максимальный ударный прямой ток
| 3000
| A
| Tc = +150 0C
Tu = 10 µs
|
Тепловые параметры
Обозначение
| Параметр
| Корпус
| Макс.
| Ед. измерения
| Режим измерения
| Rθjc
| Тепловое сопротивление переход-корпус
| Sot-227
| 0,5
| 0C/W
| | Tj
| Максимальная температура перехода
| +150
| 0C
| |
|
Россия,
Тел./Факс: (48
КРЕМНИЙ ЭЛ»

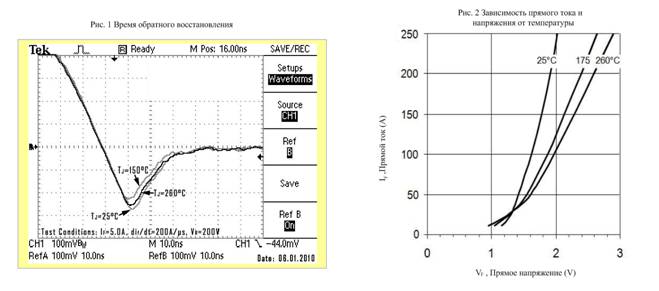

di/dt, скорость нарастания тока
КРЕМНИЙ ЭЛ»

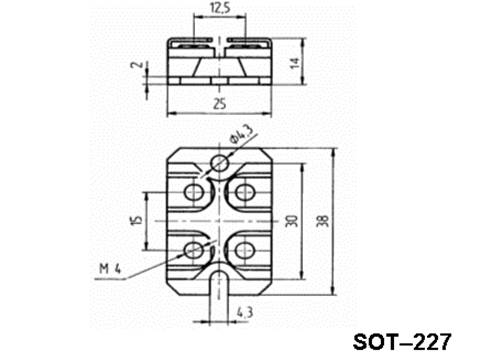

ГАБАРИТНЫЙ ЧЕРТЕЖ КОРПУСА SОT-227
