Схема теплоснабжения (стр. 2 )

№ п/п	Наименование оборудования	КПД котла, %	Теплопроизводительность, Гкал/ч
на максимальной нагрузке	на максимальной производительности	на максимальной нагрузке	на максимальной производительности
1	Котел НР-18 № 1	85	59	0,49	0,34
2	Котел НР-18 № 2	85	59	0,48	0,33
3	Котел НР-18 № 3	85	59	0,40	0,30
4	Котел НР-18 № 4	85	59	0,47	0,32

Таблица 6. Перечень объектов подключенных к котельным.

№ п/п	Наименование объекта в схеме	Объем помещений, м³	Нагрузка, Гкал/час.
	д. Аязгулова
1.	Котельная	3000		0,05247
2.	Дет. сад	2002		0,039437
3.	Мечеть	303,06		0,0065
4.	Школа	8983		0,149974
5.	Дом культуры	9917		0,179616
6.	ФАП	468,11		0,0097
7.	Администрация сельского пос.	1714		0,032703
8.	Магазин 1	185,8		0,00143
9.	Магазин 2	185,8		0
	д. Аязгулова ИТОГО:	24770,97		0,47183
	д. Курманова
10.	Котельная	1000		0,018
11.	Школа	7525		0,12642
12.	ФАП	468,11		0,0097
13.	Магазин	389		0,007216
14.	Дет. сад	2002		0,039437
15.	Дом культуры	1126		0,022081
	д. Курманова ИТОГО:	14510,11		0,225
	ВСЕГО:	39281,08		0,72915
	Итого с потерями в сетях			0,697

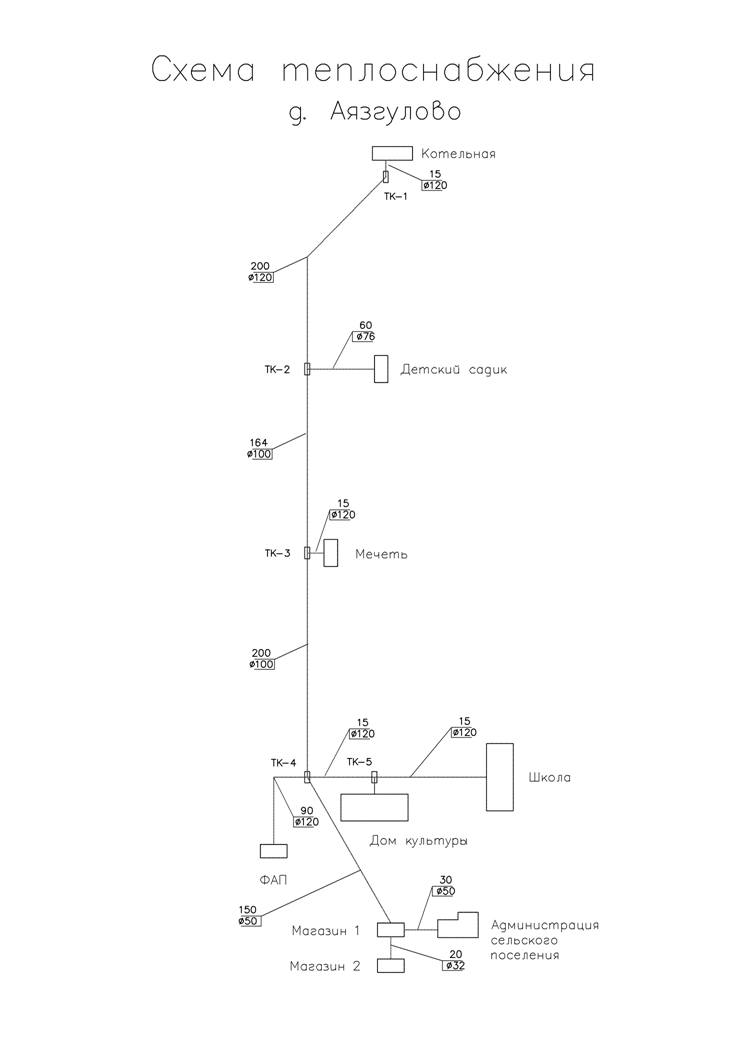

Характеристики тепловых сетей с. Аязгулово приведена в таблице 7. Перспективного расширения тепловых сетей на период до 2020 г не предвидится. Отпуск тепловой энергии потребителям осуществляется по одноконтурной схеме по температурному графику 95/70о С. Все системы отопления закрытого типа.

Таблица 7. Характеристики тепловых сетей по участкам МО Аязгуловское сельское поселение.

№	Наименование населенного пункта название котельной	Характеристика трубопровода
п/п	Протяжен. участка в две нитки		h	Марка	трубы по	Дата	Вид	Объем		Антикорр
	Ø (мм)	стенки	стали	ГОСТ	ввода	прокнад.	в трубах	покрытие
			труб				участка м³
1	2	3	4	5	6	7	8	9	10	22
	д. Аязгулова
1	Тепловые сети от котельной до ТК-1	15	120	4,5	20	8732-78	2012	подз в лотке		БН-3, БН-5
15	120	4,5	20	8732-78	2012		БН-3, БН-5
		30							0
2	Тепловые сети от ТК-1 до ТК-2	200	120	4,5	20	8732-78	2012	подз в лотке		БН-3, БН-5
200	120	4,5	20	8732-78	2012		БН-3, БН-5
		400							0
3	Тепловые сети от ТК-2 до ТК-3	164	120	4,5	20	8732-78	2012	подз в лотке		БН-3, БН-5
164	120	4,5	20	8732-78	2012		БН-3, БН-5
		328							0
4	Тепловые сети от ТК-2 до детского садика	60	76	3,6	20	8732-78	2010	подз в лотке		БН-3, БН-5
60	76	3,6	20	8732-78	2010		БН-3, БН-5
		120							0
5	Тепловые сети от ТК-3 до мечети	15	120	4,5	20	8732-78	2002	надземн		БН-3, БН-5
15	120	4,5	20	8732-78	2002		БН-3, БН-5
		70							0
6	Тепловые сети от ТК-3 до ТК-4	200	100	4,5	20	8732-78	2010	подзем в лотке		БН-3, БН-5
200	100	4,5	20	8732-78	2010		БН-3, БН-5
		400							0
7	Тепловые сети от ТК-4 до ТК-5	15	120	4,5	20	8732-78	1982	надземн		БН-3, БН-5
15	120	4,5	20	8732-78	1982
		30							0
8	Тепловые сети от ТК-4 до ФАП	90	120	4,5	20	8732-78	2011	позд. в лотке		БН-3, БН-5
90	120	4,5	20	8732-78	2011
		180							0
9	Тепловые сети от ТК-4 до ТК-5	15	120	4,5	20	8732-78	2012	подз. В лотке		БН-3, БН-5
15	120	4,5	20	8732-78	2012		БН-3, БН-5
		30							0
10	Тепловые сети от ТК-4 до магазина 1	150	50	3,2	20	8732-78	2002	надзем-ная		БН-3, БН-5
150	50	3,2	20	8732-78	2002		БН-3, БН-5
		300							0
11	Тепловые сети от Магазина 1 до Магазина 2	20	32	3,2	20	8732-78	2002	надземная
20	32	3,2	20	8732-78	2002
		40							0
12	Тепловые сети от Магазина 1 до администрации с/п	30	50	3,2	20	8732-78	1999	надземная
30	50	3,2	20	8732-78	1999
		60							0
13	Тепловые сети от ТК-5 до Школы	60	40	3,2	20	8732-78	2010	подзем. В лотке
60	40	3,2	20	8732-78	2010
		120							0

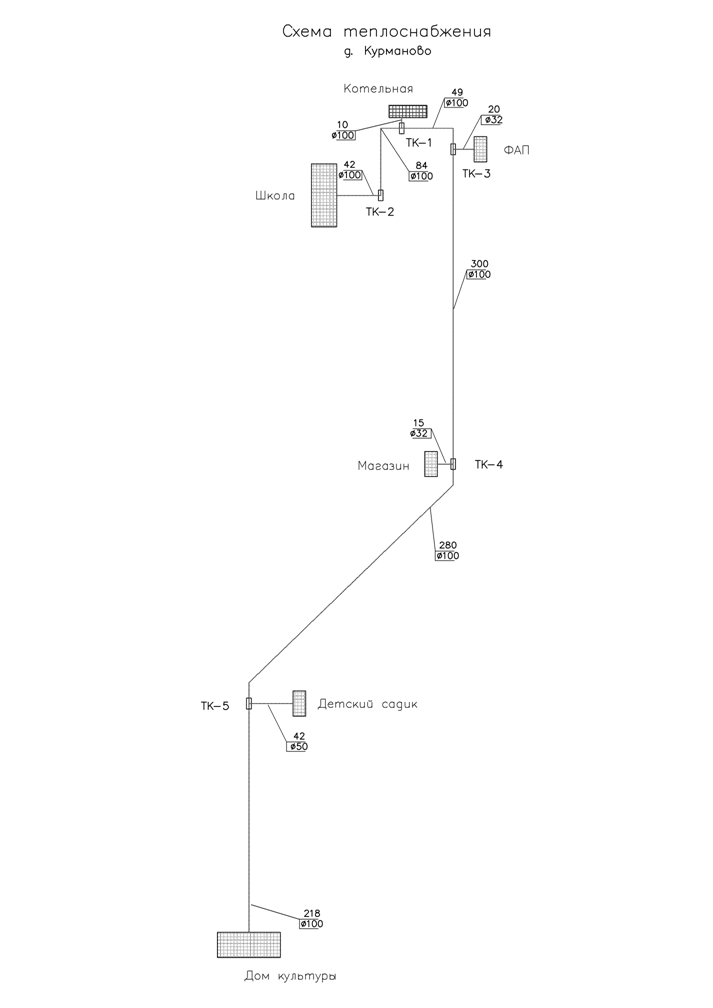

	д. Курманова
1	Тепловые сети от котельной до ТК-1	10	100	4,5	20	8732-78	2012	подз в лотке		БН-3, БН-5
10	100	4,5	20	8732-78	2012		БН-3, БН-5
		20							0
2	Тепловые сети от ТК-1 до ТК-2	84	100	4,5	20	8732-78	2012	подз в лотке		БН-3, БН-5
84	100	4,5	20	8732-78	2012		БН-3, БН-5
		168							0
3	Тепловые сети от ТК-1 до ТК-3	49	100	4,5	20	8732-78	2012	подз в лотке		БН-3, БН-5
49	100	4,5	20	8732-78	2012		БН-3, БН-5
		98							0
4	Тепловые сети от ТК-2 до школы	42	100	4,5	20	8732-78	2010	подз в лотке		БН-3, БН-5
42	100	4,5	20	8732-78	2010		БН-3, БН-5
		84							0
5	Тепловые сети от ТК-3 до ФАП	20	32	3,2	20	8732-78	2002	надземн		БН-3, БН-5
20	32	3,2	20	8732-78	2002		БН-3, БН-5
		70							0
6	Тепловые сети от ТК-3 до ТК-4	300	100	4,5	20	8732-78	2010	подзем в лотке		БН-3, БН-5
300	100	4,5	20	8732-78	2010		БН-3, БН-5
		600							0
7	Тепловые сети от ТК-4 до ТК-5	280	100	4,5	20	8732-78	1982	надземн		БН-3, БН-5
280	100	4,5	20	8732-78	1982
		560							0
8	Тепловые сети от ТК-4 до маганиа	15	32	3,2	20	8732-78	2011	позд. в лотке		БН-3, БН-5
15	32	3,2	20	8732-78	2011
		30							0
9	Тепловые сети от ТК-5 до Детского сада	42	50	3,2	20	8732-78	2012	подз. В лотке		БН-3, БН-5
42	50	3,2	20	8732-78	2012		БН-3, БН-5
		84							0
10	Тепловые сети от ТК-5 до Дома культуры	216	100	4,5	20	8732-78	2002	надзем-ная		БН-3, БН-5
216	100	4,5	20	8732-78	2002		БН-3, БН-5
		432							0
		1978							0
	ВСЕГО:	4086							0
