Уважаемый читатель!

Данный выпуск информационного бюллетеня посвящен технологиям и способам уплотнения щелей и неплотностей оконных и дверных проемов.

Длительность отопительного периода в России в среднем составляет 7 месяцев, в связи с чем весьма важным и актуальным является предотвращение потерь тепла через трещины и щели в стенах, крышах, дверных и оконных проемах зданий. Потери тепловой энергии в здании, связанные с инфильтрацией воздуха через оконные и дверные проемы, а также стыки панелей могут составлять до 20 % от общего количества тепла, потребляемого в здании. Сведя к минимуму неконтролируемую инфильтрацию воздуха, особенно на нижних этажах здания, можно сэкономить значительное количество энергии.

Инфильтрация воздуха через щели в ограждающих конструкциях здания является наиболее важным фактором, который следует учитывать при разработке мероприятий по защите от воздействия окружающей среды. Определенное количество наружного воздуха необходимо людям для вентиляции помещений, в которых они находятся, и естественное проникновение воздуха через имеющиеся неплотности учитывается при проектировании систем принудительной вентиляции. Тем не менее, должны быть предприняты все меры, чтобы уменьшить интенсивность неконтролируемой инфильтрации воздуха.

Улучшение теплозащитных свойств оконных и дверных проемов - это не только способ экономии энергии, но и условие обеспечения комфортных условий внутри помещений.

Наиболее эффективным методом уплотнения деревянных оконных блоков является установка в их притворах по периметру открывающихся форточек, полотен, створок и клапанов упругих уплотняющих прокладок из пенополиуретана.

При одновременном уплотнении внутренних и наружных оконных притворов воздухопроницаемость окна может быть снижена в среднем на 40% (необходимо учитывать, что из-за большего перепада давлений по сторонам ограждений инфильтрация через окна нижних этажей здания идет более интенсивно). Таким образом, это достаточно простое мероприятие является очень эффективным. Также метод уплотнения щелей и неплотностей позволяет снизить повышенную влажность и внешний шумовой фон внутри помещений.

Методы, способы, технологии уплотнения стыков стеновых панелей и неплотностей оконных и дверных проемов

Для решения обозначенной проблемы существуют следующие способы и технологии:

- герметизация стыков стеновых панелей;

- герметизация заполнений световых проемов (окон, застекленных лоджий и пр.) в местах их примыканий к стеновым панелям;

- герметизация дверных проемов.

Стыки конструктивных элементов зданий и материалы, используемые в качестве барьеров для движения воздуха, должны быть выполнены согласно требованиям современных производственных технологий герметичными и эластичными, как и стыки окон и дверей со стенами, стыки стен с крышей и фундаментом. В результате в здании значительно снизится воздухопроницаемость, возрастет его долговечность и энергетическая эффективность, улучшится микроклимат помещений.

В крупнопанельных зданиях стыковые соединения панелей в значительной степени определяют теплозащитные качества ограждений. При нарушении или плохом качестве герметизации стыков наблюдается высокая воздухопроницаемость и влагопроводность стыков, что приводит к увеличенной инфильтрации наружного воздуха, снижению температуры конструкции в зоне стыка. Последнее обстоятельство способствует отсыреванию материала ограждения и снижению его теплозащитных свойств. Теплозащитные свойства ограждений при этом могут понизиться более чем на 30% в сравнении с однородными участками.

Практика эксплуатации крупнопанельных зданий показывает, что широко применяемая герметизация вертикальных и горизонтальных стыков резиновыми пористыми уплотняющими прокладками (типа гернит) часто не обеспечивает требуемого качества. Предпочтительнее использование уплотняющих прокладок, изготовленных методом экструзии из гранулированного полиэтилена с введением в расплав полимера газообразователей. Такие прокладки пригодны для герметизации стыков стеновых панелей зданий при расчетной температуре наружного воздуха не ниже -30°С.

Во многих крупнопанельных зданиях наблюдается высокая воздухопроницаемость зазора между стеновыми панелями и коробкой окна или балконной двери. Герметизацию этих мест выполняют, уплотняя их цементным раствором или другими герметизирующими материалами. Срок службы уплотняющих прокладок, устанавливаемых по периметру переплетов и балконных дверей, составляет 6-9 лет, после чего их надо заменить. В зданиях с девятью и более этажами рекомендуется двойная герметизация сопряжений в притворах наружных и внутренних створок спаренных переплетов, а также обеспечение повышенной их герметичности со стороны помещения.

Места сочленения стекол с переплетами уплотняются слоем замазки или герметика (в том числе и под штапик) через каждые 3 года. Примерно в те же сроки необходимо проверять состояние заделки щелей между подоконными досками и стенами и в случае необходимости дополнительно конопатить их паклей с последующей затиркой цементным раствором.

Применение уплотнителей позволяет снизить воздухопроницаемость оконных и дверных проемов, уменьшить загрязнение стекол и переплетов в межстекольном пространстве, повысить температуру на внутренней поверхности проемов в среднем на 1÷2°С, исключить возможность запотевания и образования конденсата на внутренней поверхности наружного стекла в межстекольном пространстве. В итоге уплотнение притворов обеспечивает повышение теплозащиты окон и дверей в среднем на 15÷20 %.

Благодаря простоте использования и невысокой стоимости широкое распространение получил самоклеящийся резиновый профиль. Он бывает разных форм и размеров, на что указывают индексы, обозначающие форму его сечения – D, P, E. Например, если ширина уплотняемых щелей в оконных или дверных конструкциях значительна, необходим D-профиль, если она минимальна – E-профиль. Если она имеет промежуточное значение – P-профиль. Профиль наклеивается на створки или на раму – это зависит от конструкции окна. Если всё будет выполнено по инструкции, профиль прослужит долго – 3-4 сезона, если нет – быстро отпадет сам собой.

Рисунок 1. D-профиль – для больших щелей от (3 до 7 мм)

Рисунок 2. P-профиль – для щелей средних размеров (от 3 до 5 мм)

Рисунок 3. E-профиль – для небольших щелей (от 1 до 3 мм)

Некоторые причины, по которым вышеуказанные энергоэффективные мероприятия пока не применяются в массовом масштабе:

- недостаточная осведомленность широких кругов потребителей тепловой энергии о высокой энергоэффективности проведения данных мероприятий;

- отсутствие у большинства потребителей тепловой энергии возможности регулировать по своему усмотрению величину её потребления и, следовательно, объемы соответствующих платежей;

- необходимость относительно частого повторного проведения подобных мероприятий, обусловленная тем, что с течением времени происходит старение материалов уплотнителей, уменьшается их упругость и эластичность, в результате чего воздухопроницаемость уплотняемых зазоров увеличивается, и для восстановления теплозащиты здания требуется замена уплотняющих элементов.

Технических ограничений использования данного метода уплотнения оконных и дверных проемов нет. Сфера его применения достаточно обширна: многоквартирные и индивидуальные жилые дома, производственные и административные здания и помещения, больницы, школы, дошкольные и иные учреждения социального назначения.

Применение утепленных дверей и ворот.

Двери и ворота устаревших конструкций выполнены преимущественно без утеплителей, что приводит к повышенным теплопотерям через них.

Современные модели могут эффективно обеспечивать помимо механической защиты помещения его тепловую и звуковую изоляцию (рис. 4). Каждой такой двери присваивается класс сопротивления теплопередаче. Наиболее утепленным дверям присваивается I класс, менее утепленным – II и III классы.

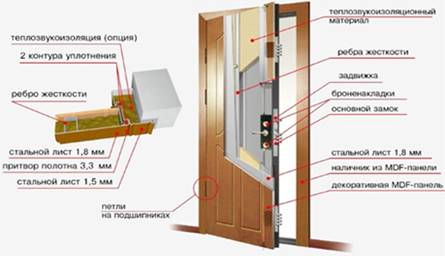

Рис. 4. Пример конструкции наружной двери с теплозвукоизоляцией

Теплоизоляция включается в конструкцию дверей и ворот опционально, поэтому при оформлении соответствующих заказов необходимо информировать производителя о потребности в утеплении поставляемых им изделий.

Требования к их качеству установлены следующими документами:

- ГОСТ «Блоки дверные стальные. Технические условия»;

- СНИП «Тепловая защита зданий»;

- СП «Проектирование тепловой защиты зданий».

Документы, регламентирующие применение данной технологии:

- Приказ Министерства регионального развития РФ от 28 мая 2010 г. № 000 «О требованиях энергетической эффективности зданий, строений, сооружений»;

- Приказ Минэкономразвития России от 4 июня 2010 г. № 000 «О требованиях энергетической эффективности товаров, используемых для создания элементов конструкций зданий, строений, сооружений, в том числе инженерных систем ресурсоснабжения, влияющих на энергетическую эффективность зданий, строений, сооружений» и приложение к данному приказу;

Требования к специалистам, внедряющим данную технологию:

- знание технических требований, предъявляемые к изделиям, правил их установки и эксплуатации;

- практические навыки монтажа дверей и ворот.

Энергетический, экономический и экологический эффекты от применения утепленных наружных дверей и ворот зависят от климатических условий территории, на которой размещается оборудованное ими здание.

.
