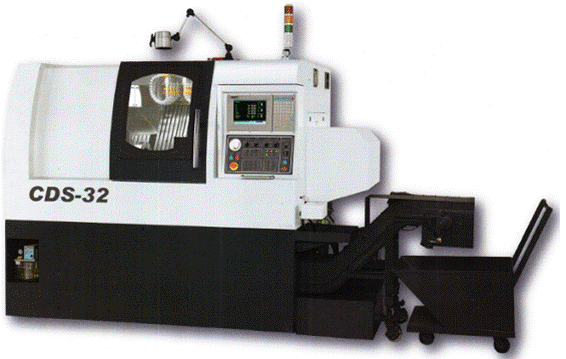

DUGARD 32 CDS Sub

ВЫСОКОТОЧНЫЙ ТОКАРНЫЙ СТАНОК С ЧПУ и противошпинделем

ОПИСАНИЕ СТАНКА

§ Основной и вспомогательный шпиндели позволяют производить

универсальную механическую обработку

§ Возможность обработки прутка Ø 32 мм

§ Встроенный шпиндель со скоростью вращения 6 000 об/мин

§ Скорость быстрой подачи по осям Х и Z – 30 м/мин

§ Цанга TRB-32

§ Полностью закрытое защитное ограждение

§ Инструментальная плита с многопозиционным держателем позволяет

сократить время простоя

§ Период цикла автоматической смазки программируется на контроллере

§ Многопрутковое загрузочное устройство для автоматизации производства

и повышения эффективности

§ Оснащение станка автоматическим улавливателем деталей обеспечивает

выгрузку готовых деталей по конвейеру и защищает их от повреждений

§ Встроенный шпиндель, включая ось С. Максимальная скорость вращения 6000 (опция 8000) об/мин

§ Серводвигатели осей Х1 и Х2 с устройством торможения. Максимальная скорость быстрого перемещения 30 м/мин

§ Станина станка выполнена из цельной отливки высококачественного чугуна повышенной жесткости и стабильности

§ Линейные направляющие повышенной жесткости обеспечивают стабильные, быстрые и точные подачи

§ Гидравлический цилиндр обеспечивает высокую скорость и стабильность зажима

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

ВОЗМОЖНОСТИ

Максимальный диаметр обработки

Ø 32 мм

Диапазон скорости шпинделя

100-6000 об/мин

Максимальный диаметр прутка

Ø 32 мм

Цанговый патрон шпинделя

TRB-32

ПЕРЕМЕЩЕНИЯ

Ось Х1 и Х2 (поперечно-вертикально)

330 мм

Ось Z1 и Z2 (продольно)

270 мм

Быстрая подача по осям Х, Z

30 м/мин

Размер внешнего обрабатывающего инструмента

16х16 мм

Размер внутреннего обрабатывающего инструмента

Ø20мм

ДВИГАТЕЛЬ

Мотор шпинделя

3,7/5,5 кВт (опция 5,5/7,5 кВт)

Скорость вращения шпинделя

Регулируемая скорость 0-6000 об/мин

Мотор противошпинделя

3,7/5,5 кВт

Сервомотор осей X, Z

1 кВт

Мотор насоса охлаждающей жидкости

3/4 л. с.

Возможность автоматической смазки (2 литра)

3-6 сек/15 мин

Сервомотор поворотного инструмента

0,75 кВт

ОБЩИЕ ХАРАКТЕРИСТИКИ

Общая потребляемая мощность

20 кВт

Объём бака для СОЖ

210л

Габариты станка ДхШхВ

2617х1271х1760 мм

Габариты устройства подачи прутка ДхШхВ

3950х450х1300 мм

Вес станка нетто

3300 кг

Вес устройства подачи прутка нетто

500 кг

СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ

- ЧПУ Syntec 900T PC Based

- Серво Привод и моторы Mitsubisi

- Цанга шпинделя TRB32

- Цанговый патрон

- Податчик прутка BFG-35 Ø мм, длиной 3000 мм

- Интерфейс для автоматической подачи прутка

- Деталеулавливатель

- Централизованная система смазки с баком объемом 2.5л

- Ленточный конвейер для стружки

- Бак и насосы охлаждающей жидкости

- Трансформатор электропитания 20кВа

- Набор инструмента для монтажа

- Сигнальная лампа

- Руководство по эксплуатации
