Схема теплоснабжения Акбашевского сельского поселения

Утверждаю:

Глава Акбашевского сельского поселения

__________________

___ _________ 2013г.

Схема теплоснабжения

Акбашевского

сельского поселения

д. Акбашево

На балансе (в собственности) администрации Акбашевского сельского поселения состоит 1 котельная, расположенная в д. Кузяшево.

Суммарная протяженность тепловых сетей от котельной МУ «Управление Акбашевского ЖКХ» в двухтрубном исчислении составляет в д. Кузяшево - 206 погонных метров.

В таблице 1. приведены данные о присоединенной к теплоисточникам тепловой нагрузке по видам потребителей.

Таблица 1. Данные по присоединенной к котельной д. Кузяшево тепловой нагрузке (потребитель социальная сфера).

№ п/п	Название котельной	Отапливаемые объекты по видам потребителей	Количество домов всего (в том числе с ГВС)	Суммарная отапливаемая площадь, м2	Расчетная нагрузка на отопление, Гкал/час	Расчетная нагрузка на ГВС, Гкал/час	Суммарная тепловая нагрузка, Гкал/час
1	Всего по котельной д. Кузяшево	МКД	0	0	0	0	0
Частный сектор	0	0	0	0	0
Бюджетные объекты	2	2090,3	0,12	0	0,12
прочие организации	0	0	0	0	0
ИТОГО:			2090,3	0,12	0	0,12

В Акбашевском сельском поселении активно начата газификация. Подготовлена проектно-сметная документация на межпоселковый, поселковый подводящие газопроводы. Цель газификации: 1) строительство газовых котельных и перевод отопления социальной сферы с электроотопления на центральное теплоснабжение; 2) газификация частного сектора.

Реально газификация в Акбашевском сельском поселении дошла до д. Кузяшево, где к газу подключено более 65 домов.

В системе теплоснабжения входят бюджетные учреждения и прочие организации, многоквартирного жилого фонда (МКД) нет в системе теплоснабжения.

Наружных сетей горячего водоснабжения в сельском поселении нет.

В таблице 2. приведены данные об установленной мощности котельной деревни Кузяшева (школа) и присоединенной к ней тепловой нагрузке.

Таблица 2. Данные об установленной мощности котельной и присоединенной тепловой нагрузке.

№ п/п	Наименование котельных	Вид топлива	Марка котлов	Кол-во котлов шт.	Установленная мощность Гкал/час	Присоединенная нагрузка Гкал/час	Процент загрузки от уст. мощности
1	Котельная школы д. Кузяшево	уголь	КВ-0,63К	2	1,08	0,20	0,2/0,54*100=37,04 %
КВCр 0,2КГн	1	0,17	0,20	0,20/0,17*100=117,65 %
	ИТОГО:	-	-	2	1,25	0,20	0,2/1,25*100= 16 %

Общая установленная мощность котельной составляет 1,25 Гкал/ч при суммарной присоединенной тепловой нагрузке 0,20 Гкал/ч.

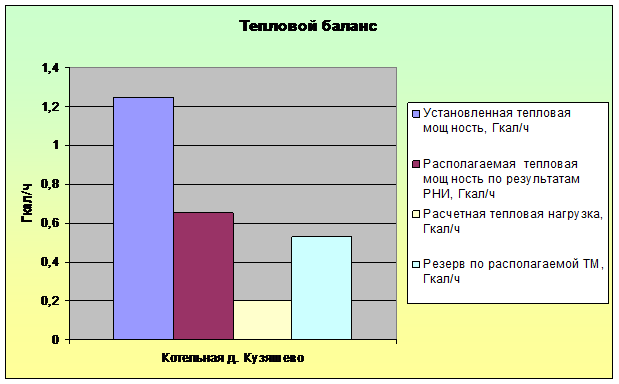

Диаграмма 1. Тепловой баланс котельной д. Кузяшево.

Таблица 3. Тепловой баланс котельной д. Кузяшево.

Наименование котельных	Установленная тепловая мощность, Гкал/ч	Располагаемая тепловая мощность по результатам РНИ, Гкал/ч	Расчетная тепловая нагрузка, Гкал/ч	Потери в ТС, Гкал/ч	Собственные нужды котельной, Гкал/ч	Резерв по располагаемой ТМ, Гкал/ч
Котельная д. Кузяшево	1,25	0,654	0,2	0,01	0,013	0,531

Котельная имеет значительный запас по установленной мощности при степени загрузки 16,0 %. Но котлы КВ-0,63К были установлены при реконструкции котельной в 2005 г., имеют при низкой загрузке не высокий КПД и работая на жесткой воде (без химической подготовки воды) требуют капитального ремонта или замены. С целью замены котлов КВ-0,63 планировалось установить котлы фирмы «Термакс» КВCр-0,2КГн, из-за недостаточности финансовых ресурсов был установлен только один котел. Вновь установленный котел показал себя как более экономичный по расходу топлива и эксплуатационных затрат. В плане 2013 г. монтаж второго котла КВCр-0,2КГн фирмы «Термакс», так как один котел такого типа полностью не покрывает нагрузку и необходим резерв по оборудованию.

Таблица 4. Основные технико-экономические показатели работы котельной д. Кузяшево по результатам РНИ в 2008 г.

№ п/п	Наименование оборудования	КПД котла, %	Теплопроизводительность, Гкал/ч
на максимальной нагрузке	на максимальной производительности	максимальной нагрузке	максимальная производительность котла
1	Котел КВ-0,63К № 1	63,6	60,6	0,27	0,54
2	Котел КВ-0,63К № 1	63,5	60,5	0,27	0,54

Из анализа видно, что предприятие МУ «Управление Акбашевского ЖКХ» содержит резервную мощность превышающую нагрузку почти в 2,5 раза (в том числе резерв по оборудованию и резерв для покрытия мощности нагрузки из-за низкого КПД). С целью повышения эффективности работы оборудования, снижения затрат на топливо и эксплуатацию планируется установка второго котла фирмы «Термакс».

Схема 1. Размещение оборудования в котельной д. Кузяшево.

Схема 2. Размещение оборудования в котельной д. Кузяшево.

Таблица 5. Характеристика тепловых сетей по участкам д. Кузяшево.

№ п/п	Наименование населенного пункта название котельной	Характеристика трубопровода	Объем в трубах участка м³	Теплоизоляция			Арматура
Протяжен. участка в две нитки	Ø (мм)	h стенки	Марка стали труб	трубы по ГОСТ	Дата ввода	Вид проклад.	материал и толщина слоя	Антикорр покрытие	Наружное покрытие	Наименование	Тип	Усл.Ø (мм)	Кол-во	Вид привода
армат
1	2	3	4	5	6	7	8	9	10	11	12	13	14	15	16	17	19
1	Тепловые сети от котельной до школы	18	57	3,5	20	8732-78	2008	надземное		минвата 50 ГОСТ4640-61, КЛ100, М15 ГОСТ	БН-3, БН-5	Рубероид РМ-350	задвижка фл	30ч6бр	65	1	ручной
18	57	3,5	20	8732-78	2008		минвата 50 ГОСТ4640-61, КЛ100, М15 ГОСТ	БН-3, БН-5	Рубероид РМ-350	задвижка фл	30ч6бр	57	1	ручной
		39							0							2
2	Тепловые сети от котельной до д/сада	85	57	3,5	20	8732-78	2008	надземное		минвата 50 ГОСТ4640-61, КЛ100, М15 ГОСТ	БН-3, БН-5	Рубероид РМ-350	задвижка фл	30ч6бр	65	1	ручной
85	57	3,5	20	8732-78	2008		минвата 50 ГОСТ4640-61, КЛ100, М15 ГОСТ	БН-3, БН-5	Рубероид РМ-350	задвижка фл	30ч6бр	57	1	ручной
		170							0							2
	ВСЕГО:	209							0							4

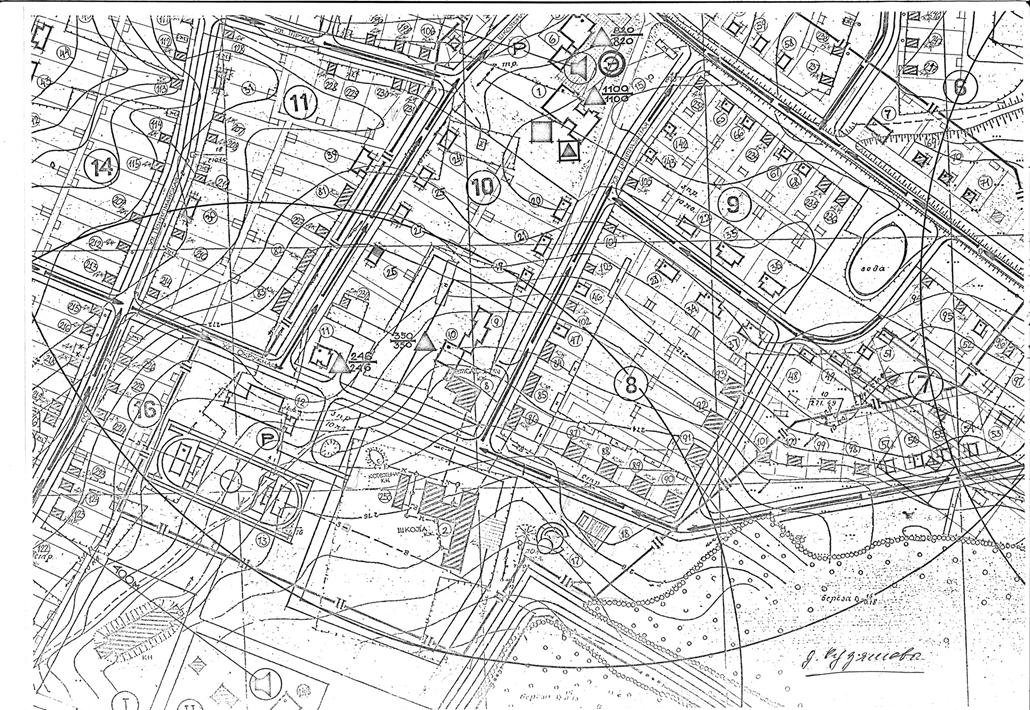

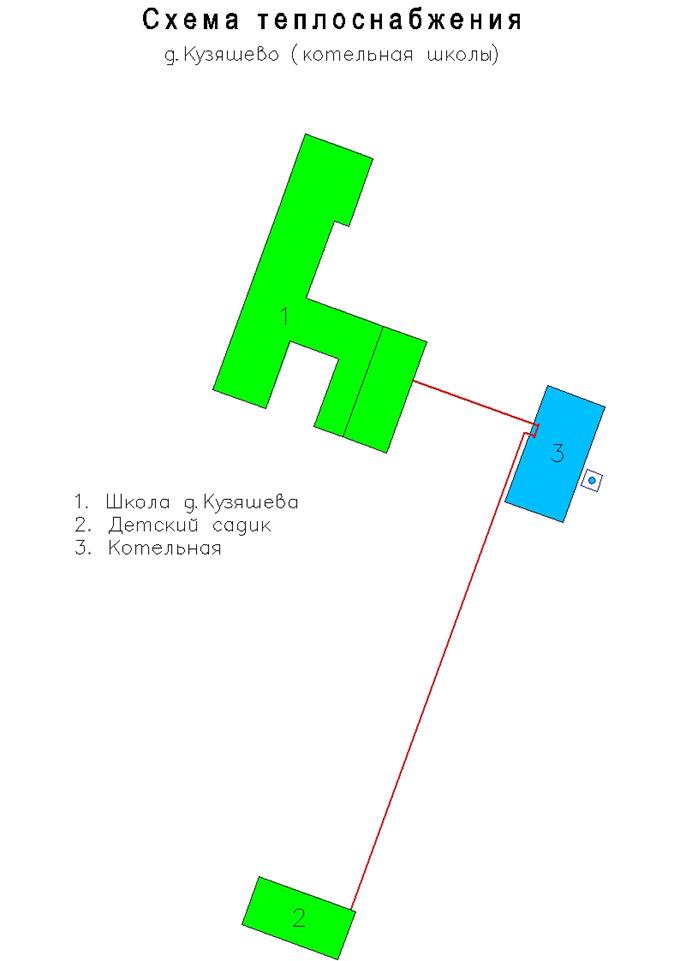

Таблица 6. Перечень объектов подключенных к котельной д. Кузяшево.

№ п/п	Наименование объекта в схеме	Объем помещений, м³	Нагрузка расчетная, Гкал/ч
1.	Котельная	0	0
2.	Школа	5670,9	5670,9*0,39*50/1000000	0,19
3.	Детский садик	600	600*0,38*50/1000000	0,01
	Итого:	2090,3	0,20

Магистрали тепловые сетей капитально отремонтированы в 2006 г., что существенно увеличило безотказную работу сетей и эксплуатационные издержки на их содержание. Перспективного расширения тепловых сетей на период до 2020 г не предвидится. Отпуск тепловой энергии потребителям осуществляется по одноконтурной схеме по температурному графику 95/70о С. Все системы отопления закрытого типа.
