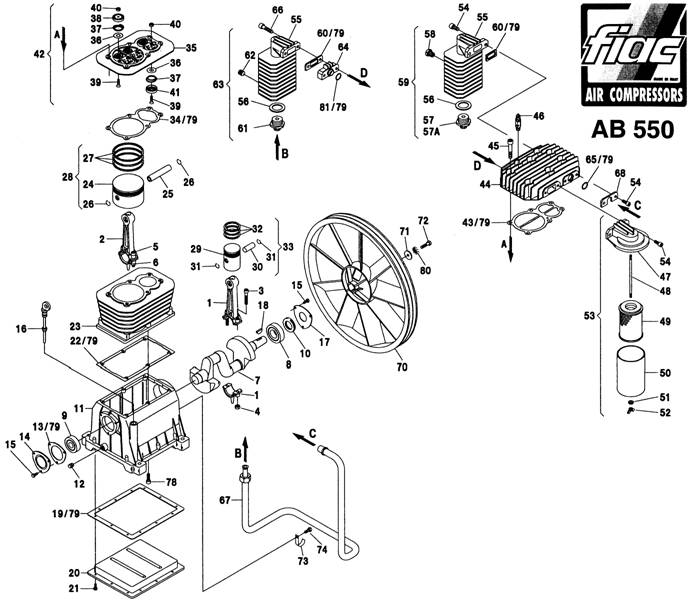

Узел насоса АВ 550

Код

Наименование

Применяемость, шт.

Позиция

Шатун ВД

1

Шатун НД

2

Болт М8х45

3

Гайка М8

4

Болт М6х40

5

Гайка М6

6

Коленвал

7

Подшипник передний 62061С2

8

Подшипник 6205 задний 25х52х15

9

Манжета передняя 3062110

10

Картер

11

Пробка

12

Прокладка задняя

13

Крышка подшипника задняя

14

Болт 6х16

15

Указатель уровня масла

16

Крышка подшипника передняя

17

Шпонка 6х9

18

Прокладка потдона картера

19

Крышка картера

20

Болт 5х15

21

Прокладка картер-блок цилиндров

22

Блок цилиндров

23

Поршень НД ø95

24

Палец ø 16х84х10,5

25

Кольцо стопорное ø16

26

Комплект колец НД ø95

27

Комплект поршень НД в сборе ø95

28

Поршень ВД ø52

29

Палец ø18х42

30

Кольцо стопорное

31

Комплект колец ВД ø52

32

Комплект поршень ВД в сборе ø52

33

Прокладка нижняя

34

Клапанный узел

35

Клапана

36

Пружина клапана

37

Пластина клапана

38

Болт М6х22

39

Гайка с блокировкой

40

Пластина клапана

41

Клапанный узел в сборке

42

Прокладка верхняя

43

Головка блока цилиндров

44

Болт М10х55

45

Клапан предохранительный ¼ 6 bar

46

Кронштейн воздушного фильтра

47

Натяжитель

48

Фильтрующий элемент

49

Корпус фильтра воздушного

50

Шайба ф6

51

Гайка М6

52

Узел фильтра воздушного в сборе

53

Болт М8х20

54

Радиатор

55

Шайба

56

Переходник

57

Переходник

57 А

Пробка

58

Радиатор

59

Прокладка

60

Переходник

61

Пробка

62

Радиатор

63

Адаптер

64

Кольцо стопорное

65

Болт М8х40

66

Трубка 1-2 ступень

67

Пластина

68

Шкив ø400 3V

70

Шайба

71

Болт М8х25

72

Фиксатор

73

Болт 5х12

74

Болт М8х25

78

Комплект прокладок

79

Зубчатая шайба

80

Кольцо стопорное 2075

81
