Инструкция по эксплуатации

мобильный

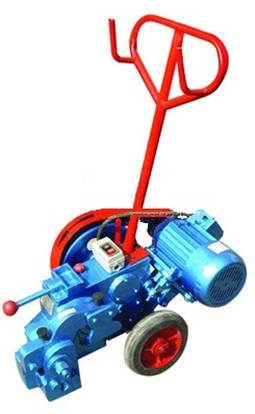

СТАНОК ДЛЯ РЕЗКИ СОРТОВОГО ПРОКАТА GQ18

2014 г.

Содержание

1. Описание и назначение станка................... 3

2. Технические характеристики .................... 3

3. Устройство станка GQ-18............................ 3

4. Подготовка к эксплуатации ....................... 4

5. Меры безопасности ….................. 5

6. Техническое обслуживание........................ 6

МОБИЛЬНЫЙ СТАНОК ДЛЯ РЕЗКИ СОРТОВОГО ПРОКАТА

1. описание и назначение

Станок для резки GQ18 используется для разделки арматурного проката и проката круглого, прямоугольного или квадратного сечения непосредственно на месте проведения работ. Станок может использоваться слесарных мастерских, как стационарных, так и передвижных, в специализированных арматурных производствах, но в основном, как мобильное устройство на строительных площадках.

2. Технические характеристики

GQ18

Мощность двигателя, кВт/к-во фаз

2,2/3

Напряжение питания, В

380

Число ходов в минуту

30

Размер обрабатываемого материала, мм

6-18мм – для круглой стали(Сталь 20)

до 12мм – для арматуры

Скорость вращения двигателя, об/ мин

1440

Способ управление

ручной

Габариты, м

0,7х0,45х0,5

Вес нетто, кг

50

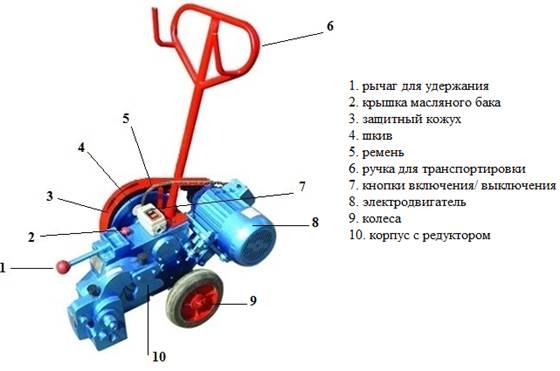

3. Устройство станка GQ-18

4. Подготовка к эксплуатации

Перед подключением станка к источнику питания

· Необходимо проверить состояние и натяжение ремней.

· Убедится в надежности крепления ножей, величине зазора (0,2 мм) между ними. Так же необходимо проверить состояние режущих кромок, на которых не допускается наличия сколов, ножи должны быть правильно заточены. Тупые ножи перешлифовать или заменить. Затуплённая режущая кромка ножей приводит к значительным увеличениям усилия резания, повышению нагрузки на двигатель и основные силовые элементы, что может явиться причиной выхода станка из строя.

НЕ нашли? Не то? Что вы ищете?

· Прокрутить вручную ремень до совершения подвижным ножом полного хода. Убедиться, что в механизме отсутствуют заедания, посторонние шумы, толчки.

· Убедиться в наличии масла в редукторе, в случае необходимости залить /долить. Рекомендуем использовать трансмиссионные всесезонные масла (например, ТАД-17И).

· Проверить крепление всех болтовых соединений.

Подключить станок посредством пускателя первой величины с током уставки теплового реле 5,5-10 А к распределительному шкафу.

ВНИМАНИЕ !!! работы осуществляются персоналом, имеющим соответствующую группу допуска по электробезопасности.

· Убедиться в наличии и исправности электрического заземления.

· Произведите пробное (кратковременное) включение двигателя. В случае появления посторонних шумов, необходимо выключить станок для поиска неисправности и их устранения.

· Вращение маховика должно соответствовать указанному на кожухе.

· Прокат перед рубкой выпрямить.

· Подачу осуществлять в горизонтальной плоскости, перпендикулярно плоскости ножей.

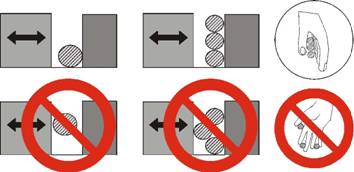

Схемы резки проката:

Меры предосторожности :

1. Запрещается помещать руки область резки.

Во избежание нарушения рабочего цикла

· Своевременно очищать обрезь и окалину под направляющей с нерабочей стороны.

5. Меры безопасности

Средства защиты оператора

1. При работе использовать рукавицы, защитную обувь.

2. Подключение и эксплуатация станка должно производиться обученным персоналом.

Меры предосторожности

    Все регламентные и ремонтные работы проводятся только на выключенном станке с полным отключением от электрической сети.

H

ВАЖНО! Любое вмешательство в конструкцию машины, а также использование со снятыми защитными крышками и кожухами предоставляет угрозу для здоровья и жизни оператора.

· При рубке сортового проката длиной менее одного метра запрещается его удерживать руками. Необходимо использовать клещи.
