ИНСТРУКЦИЯ
по работе со стендом проверки плат БИПР (Стендом Регулировщика)
Запуск стенда
Включить стабилизатор входного напряжения 220 В (если он имеется в комплекте оборудования стенда). На стабилизаторе должен светиться зеленый светодиод. Включить сам стенд проверки модулей БИРП. Должен светиться красный светодиод. Включить компьютер, дождаться, пока полностью загрузится ОС Windows 98. Включить контрольные измерительные приборы (вольтметры, тераомметр). Запустить программу «Стенд Регулировщик» из пиктограммы на рабочем столе.
Действия при неисправности стенда
Если после запуска «Стенда Регулировщик» программой выдается ошибка № 24, 25 или112 повторно включить весь стенд – выключить компьютер, выключить стенд проверки модулей БИРП. После этого проверить контакт разъемов между стендом проверки модулей БИРП и компьютером, а также наличие сетевого питания стенда и компьютера (220 В) и повторить все пункты «Запуска стенда». Если ошибка все еще не устранена - доложить наладчику оборудования стенда или его разработчикам. Если все модули БИРП подряд бракуются «Стендом Регулировщик» по одному и тому же параметру – выключить компьютер, выключить стенд проверки модулей БИРП и стабилизатор. После этого проверить контакт разъемов между стендом проверки модулей БИРП и компьютером, состояние сетевого питания стенда и компьютера (должно быть именно 220 В) и повторить все пункты «Запуска стенда». Если ошибка не устранена, проверить правильность сборки самих проверяемых модулей БИРП визуально и по технологическим документам. Если причина брака все еще не устранена - доложить наладчику оборудования стенда или его разработчикам. Если не работает вообще программа «Стенд Регулировщик»– выключить компьютер, выключить стенд проверки модулей БИРП и стабилизатор и повторить все пункты «Запуска стенда». Если OS Windows 98 запущена в безопасном режиме - перезагрузить компьютер заново. Если компьютер «завис» и не реагирует на клавиатуру и движения «мышки» - выключить компьютер, выключить стенд проверки модулей БИРП и повторить все пункты «Запуска стенда». Если после выполнения всех этих действий что-то не так – остановить работу со стендом и доложить наладчику или разработчику. До тех пор, пока не выключено питание стенда проверки модулей БИРП при наличии любой из указанных выше неисправностей п. п. 1,3,4,5 «Действий при неисправности стенда» или пока правая или левая часть экрана (в зависимости от того, в какой лузе находится проверяемый в данный момент модуль) не будет закрашена в красный (БРАК) цвет при неисправности по п.2 «Действий при неисправности стенда» проверяемый модуль не вынимать из присоединительного устройства во избежание возможного поражения электрическим током.При запуске программы:
НЕ нашли? Не то? Что вы ищете?

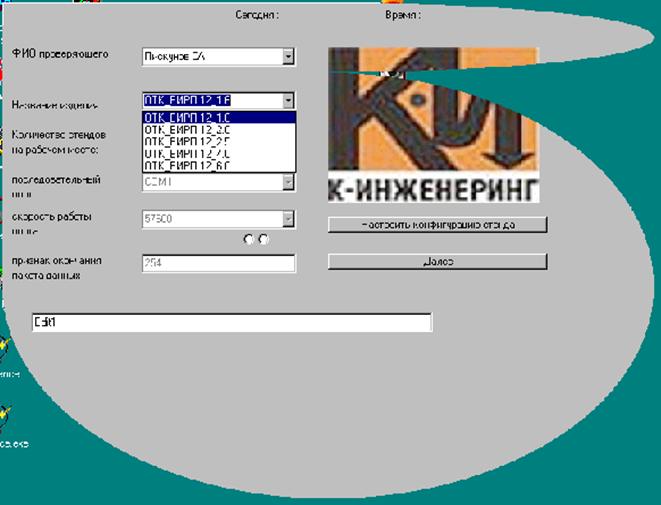

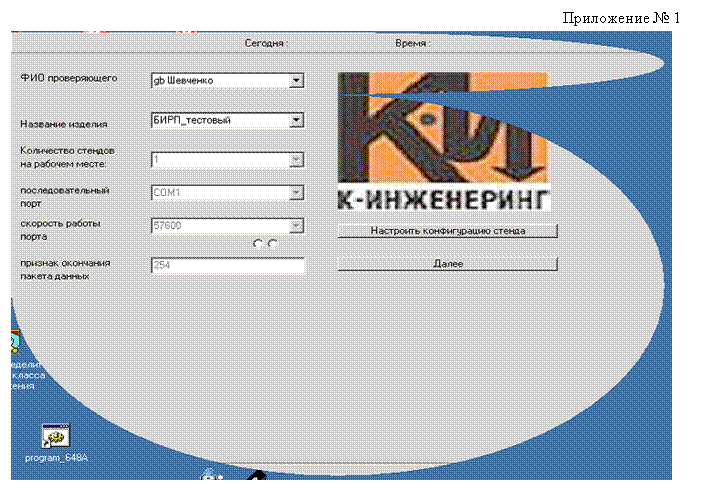

(внешний вид запущенной программы см. в приложении 1 к настоящей инструкции).
Выбрать «мышью» из выпадающего списка фамилию представителя ОТК (свою). Выбрать «мышью» из выпадающего списка тип проверяемых блоков. Нажать левую кнопку «мышки» на кнопке «Далее».В процессе работы с программой:

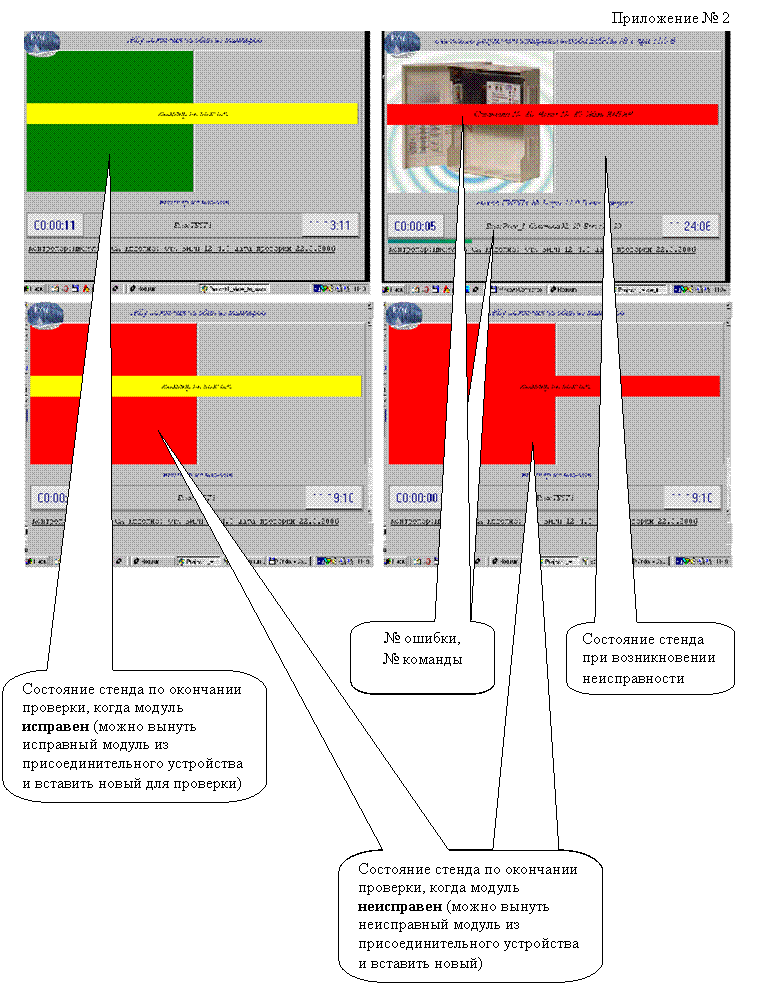

Вставить модуль в одну из луз присоединительного устройства. Проверить сопротивление изоляции тераомметром. Начать проверку модуля, следуя указаниям программы (нажать тампер или ENTER). После начала проверки проверяемый модуль не вынимать из присоединительного устройства до тех пор, пока правая или левая часть экрана (в зависимости от того, в какой лузе проверяется сейчас модуль БИРП) не будет закрашена в зеленый(ГОДЕН) , либо красный (БРАК) цвет во избежание возможного поражения электрическим током (см. Приложение ). Появление красной полосы посередине экрана указывает на наличие неисправности проверяемого модуля. При этом необходимо записать № ошибки, № команды, при выполнении которой возникла неисправность(эта информация представлена в нижней половине экрана между таймером и часами и в центре экрана) (см. Приложение ) и нажать на ENTER. Появление желтой полосы посередине экрана указывает на необходимость выполнить действия, указанные в строке вверху экрана. (см. Приложение ). Появление белой полосы посередине экрана указывает на необходимость выполнить действия, указанные в строке вверху экрана. После их выполнения нажать ENTER. После начала проверки модуля в одной из луз присоединительного устройства возможна установка и подключение нового модуля БИРП в другую лузу присоединительного устройства для уменьшения среднего времени проверки модулей. По окончании проверки модуля в любой из луз (когда правая или левая часть экрана (в зависимости от того, в какой лузе проверяется сейчас модуль БИРП) уже закрашена в зеленый(ГОДЕН) , либо красный (БРАК) цвет) нужно отключить проверенный модуль от присоединительного устройства, инициировать проверку следующего модуля в другой лузе(если он установлен в лузу) [нажав на его тампер (и / или) на ENTER], а затем завершить все действия с уже проверенным модулем согласно технологической карте.При завершении работы со стендом:
Нажать на клавиатуре клавишу ESC, Q или F10. Подтвердить желание выйти из программы в ответ на запрос программы. Дождаться закрытия программы. Закрыть все прочие открытые программы. Выключить компьютер через меню «Пуск». Выключить сам стенд проверки модулей БИРП. Должен погаснуть красный светодиод. Выключить стабилизатор входного напряжения 220 В. Должен погаснуть зеленый светодиод.
