Приточная вентиляционная установка П-1

Технические характеристики:

№ п/п	Наименование параметра	Характеристики

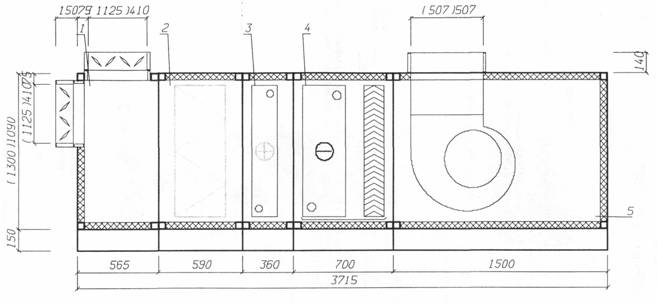

Приточная вентиляционная установка П-1, производительностью - Lв =м³/ч, сторона обслуживания – справа в составе:
1.	Блок воздухоприемный (два клапана)
-	Сторона облс.	справа
-	Воздушный клапан ВхН	1 125х410мм
-	Привод	Плавное регулирование, пруж. возврат, 24В
-	Воздушный клапан ВхН	1 125х410мм
-	Привод	Открыто/закрыто, пруж. возврат, 24В
-	dРв	17Па
-	Габаритные размеры BxHxL	1300х1090х565мм
-	М	90кг
2.	Фильтр карманный
-	Класс	G4
-	Материал	Химволокно
-	dРв загрязн. 50%	140Па
-	Сторона облс.	справа
-	dРв	139,6Па
-	Габаритные размеры BxHxL	1300х1090х590мм
-	М	106кг
3.	Воздухонагреватель жидкостный
-	Fто	46,3м ²
-	Qт	129кВт
-	Кf	6%
-	Lв	10 070м³/ч
-	tвн	-13,3°С
-	tвк	25°С
-	vro	3,6кг/м²/с
-	Gж	4433кг/ч
-	tжн	95°С
-	tжк	65,5°С
-	w	1,3м/с
-	dPж	10,4кПа
-	Сторона обслуживания	слева
-	dРв	45,1Па
-	Габаритные размеры ВхНхL	1300х1090х360мм
-	М	147кг
4.	Воздухоохладитель жидкостный
-	Fто	94,2м ²
-	Qх	67кВт
-	Рб	745мм рт. ст.
-	Lв	10 070м³/ч
-	tвн	28,3°С
-	iвн	15,6 ккал/кг
-	dвн	14,4г/кг
-	fiвн	58,5%
-	tвк	16,9°С
-	iвк	10,8ккал/кг
-	dвк	11,2г/кг
-	fiвк	91,5%
-	Gж	11 500кг/ч
-	tжн	5°С
-	tжк	10°С
-	dPж	31,1кПа
-	Сторона обслуживания	справа
-	dРв	165,3Па
-	Габаритные размеры BxHxL	1300х1090хх700мм
-	М	207кг
5.	Вентилятор, выхлоп вверх
-	Выхлоп	вверх
-	Выхлоп ВхН	507х507мм
-	Рконд	368Па
-	Рсеть	800Па
-	Lв	10 070 м³/ч
-	Рполн	1183Па
-	Vвых	10,88м/с
-	рк	2 303об/мин
-	Гибкая вставка	507х507мм
-	Nу	5,5кВт
-	Дв.	2860об/мин
-	Сторона обслуживания	справа
-	Габаритные размеры ВхНхL	1300х1090х1500мм
-	М	289кг
6.	Суммарные уровни звуковой мощности
-	На входе	70 дБ(А)
-	На выходе	91 дБ(А)
-	Во вне	75 дБ(А)
7.	Комплект автоматики в составе:
1. Реле перепада давления для контроля запыленности фильтра;
2. Канальный датчик температуры приточного воздуха с подсоединительным фланцем;
3. Датчик защиты от замораживания теплообменника по воде;
4. Датчик защиты от замораживания теплообменника по воздуху;
5. 2-х ходовой регулирующий клапан по теплоносителю;
6. Электропривод регулирующего водяного клапана;
7. Циркуляционный насос для подмешивания теплоносителя;
8. Трехходовой регулирующий клапан по холодоносителю;
9. Электропривод регулирующего водяного клапана;
10. Реле перепада давления для контроля работы вентилятора
11. Шкаф приборов автоматики
12. Контроллер
13. Частотный преобразователь
8.	Габаритные размеры установки BxHxL	1300х1380х3865мм
№ п/п	Наименование параметра	Характеристики

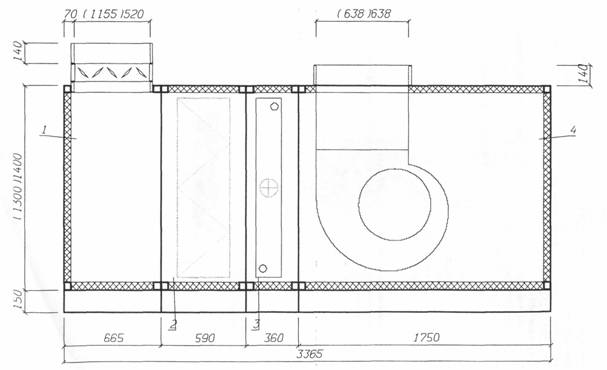

Приточная вентиляционная установка П-2, производительностью - Lв =м³/ч, сторона обслуживания – слева в составе:
1.	Блок воздухоприемный (два клапана)
-	Сторона обслуживания	слева
-	Воздушный клапан ВхН	1 725х510мм
-	Привод	Плавное регулирование, пруж. возврат, 24В
-	Воздушный клапан ВхН	1 725х510мм
-	Привод	Открыто/закрыто, пруж. возврат, 24В
-	dРв	15,4Па
-	Габаритные размеры BxHxL	1900х1400х665мм
-	М	150кг
2.	Фильтр карманный
-	Класс	G4
-	Материал	Химволокно
-	dРв загрязн. 50%	138Па
-	Сторона обслуживания	слева
-	dРв	138,4Па
-	Габаритные размеры BxHxL	1900х1400х590мм
-	М	165кг
3.	Воздухонагреватель жидкостный
-	Fто	97,8м ²
-	Qт	205кВт
-	Lв	18 854м³/ч
-	tвн	-7,4°С
-	tвк	25°С
-	vro	3,2кг/м²/с
-	Gж	3800кг/ч
-	tжн	95°С
-	tжк	48,6°С
-	w	0,9м/с
-	dPж	7,4кПа
-	Сторона обслуживания	слева
-	dРв	37,1Па
-	Габаритные размеры ВхНхL	1900х1400х360мм
-	М	226кг
4.	Воздухоохладитель жидкостный
-	Fто	198,7м ²
-	Qх	124кВт
-	Рб	745мм рт. ст.
-	Lв	18 854м³/ч
-	tвн	27°С
-	iвн	15 ккал/кг
-	dвн	14г/кг
-	fiвн	61,3%
-	tвк	15,9°С
-	iвк	10,3ккал/кг
-	dвк	10,7г/кг
-	fiвк	92,8%
-	Gж	21 500кг/ч
-	tжн	5°С
-	tжк	10°С
-	dPж	33,4кПа
-	Сторона обслуживания	слева
-	dРв	137,9Па
-	Габаритные размеры BxHxL	1900х1400хх700мм
-	М	343кг
5.	Вентилятор, выхлоп вверх
-	Выхлоп	вверх
-	Выхлоп ВхН	801х801мм
-	Рконд	330Па
-	Рсеть	800Па
-	Lв	18 854 м³/ч
-	Рполн	1175Па
-	Vвых	8,16м/с
-	рк	1 435об/мин
-	Гибкая вставка	801х801мм
-	Nу	11кВт
-	Дв.	1435об/мин
-	Сторона обслуживания	слева
-	Габаритные размеры ВхНхL	1900х1400х2050мм
-	М	490кг
6.	Суммарные уровни звуковой мощности
-	На входе	67 дБ(А)
-	На выходе	85 дБ(А)
-	Во вне	72 дБ(А)
7.	Комплект автоматики в составе:
1. Реле перепада давления для контроля запыленности фильтра;
2. Канальный датчик температуры приточного воздуха с подсоединительным фланцем;
3. Датчик защиты от замораживания теплообменника по воде;
4. Датчик защиты от замораживания теплообменника по воздуху;
5. 2-х ходовой регулирующий клапан по теплоносителю;
6. Электропривод регулирующего водяного клапана;
7. Циркуляционный насос для подмешивания теплоносителя;
8. Трехходовой регулирующий клапан по холодоносителю;
9. Электропривод регулирующего водяного клапана;
10. Реле перепада давления для контроля работы вентилятора;
11. Шкаф приборов автоматики;
12. Контроллер
13. Частотный прелбразователь
8.	Габаритные размеры установки BxHxL	1900х1690х4365мм
№ п/п	Наименование параметра	Характеристики

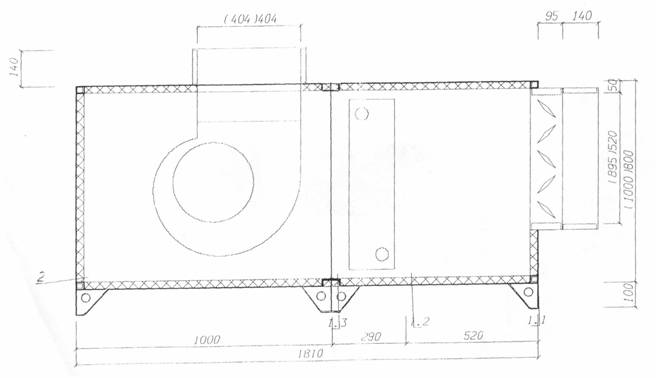

Приточная вентиляционная установка П-3, производительностью - Lв = 5 580 м³/ч, сторона обслуживания – справа в составе:
1.	Блок воздухоприемный (один горизонтальный клапан), Нараужный блок
-	Сторона обслуживания	справа
-	Воздушный клапан	865х310мм
-	Привод	Открыто/закрыто, пруж. возврат 230В
-	Гибкая вставка	895х320мм
-	dРв	11,4Па
-	Габаритные размеры ВхНхL	1000х800х425мм
-	М	45кг
2.	Фильтр карманный
-	Класс	G4
-	Материал	Химволокно
-	dРв загрязн. 50%	138Па
-	Сторона обслуживания	справа
-	dРв	138,4Па
-	Габаритные размеры BxHxL	1000х800х550мм
-	М	82кг
3.	Воздухонагреватель жидкостный
-	Dвх	32мм
-	Fто	23,7м ²
-	Qт	78кВт
-	Кf	1%
-	Lв	5580м³/ч
-	tвн	-23°С
-	tвк	19°С
-	vro	3,9кг/м²/с
-	dPв_оборуд.	51,3Па
-	Gж	2694кг/ч
-	tжн	95°С
-	tжк	69,2°С
-	w	1,3м/с
-	dPж	8,7кПа
-	Сторона обслуживания	справа
-	dPв	51,3Па
-	Габаритные размеры ВхНхL	1000х800х320мм
-	М	82кг
4.	Вентилятор, выхлоп вверх
-	Выхлоп	вверх
-	Выхлоп ВхН	404х404мм
-	Рконд	202Па
-	Рсеть	350Па
-	Lв	5580м³/ч
-	Рполн	571Па
-	Vвых	9,5м/с
-	рк	1158об/мин
-	Nу	2,2кВт
-	Дв.	1390об/мин
-	Гибкая вставка	404х404мм
-	Сторона обслуживания	справа
-	Габаритные размеры ВхНхL	1000х800х1000мм
-	М	155кг
5.	Суммарные уровни звуковой мощности
-	На входе	67дБ(А)
-	На выходе	81дБ(А)
-	Во вне	67дБ(А)
6.	Автоматика в составе:
1. Реле перепада давления для контроля запыленности фильтра;
2. Канальный датчик температуры приточного воздуха с подсоединительным фланцем;
3. Датчик защиты от замораживания теплообменника по воде;
4. Датчик защиты от замораживания теплообменника по воздуху;
5. 2-х ходовой регулирующий клапан по теплоносителю;
6. Электропривод регулирующего водяного клапана;
7. Циркуляционный насос для подмешивания теплоносителя;
8. Реле перепада давления для контроля работы вентилятора;
9. Шкаф приборов автоматики;
10. Контроллер;
7.	Габаритные размеры установки BxHxL	1000х1180х2295мм
№ п/п	Наименование параметра	Характеристики
Приточная вентиляционная установка П-4, производительностью - Lв = 4 920 м³/ч, сторона обслуживания – справа в составе:
1.	Моноблок
-	Сторона обслуживания	слева
-	dРв	184,8Па
-	М	339кг
2.	Передняя панель с клапаном
-	Воздушный клапан	865х510мм
-	Привод	Открыто/закрыто, пруж. возврат 230В
-	Гибкая вставка	895х520мм
3.	Фильтр карманный
-	класс	G4
-	материал	химволокно
-	dРв загрязн. 50%	136Па
4.	Воздухонагреватель жидкостный
-	Dвх	32мм
-	Fто	23,7м ²
-	Qт	71кВт
-	Кf	8%
-	Lв	4920м³/ч
-	tвн	-23°С
-	tвк	20°С
-	vro	3,5кг/м²/с
-	dPв_оборуд.	41,8Па
-	Gж	2432кг/ч
-	tжн	95°С
-	tжк	64°С
-	w	1,7м/с
-	dPж	19,3кПа
5.	Вентилятор, выхлоп вверх
-	Выхлоп	вверх
-	Выхлоп ВхН	404х404мм
-	Рконд	185Па
-	Рсеть	350Па
-	Lв	4920м³/ч
-	Рполн	549Па
-	Vвых	8,37м/с
-	рк	1158об/мин
-	Nу	2,2кВт
-	Дв.	1390об/мин
-	Гибкая вставка	404х404мм
6.	Суммарные уровни звуковой мощности
-	На входе	72дБ(А)
-	На выходе	81дБ(А)
-	Во вне	67дБ(А)
7.	Автоматика в составе:
1. Реле перепада давления для контроля запыленности фильтра;
2. Канальный датчик температуры приточного воздуха с подсоединительным фланцем;
3. Датчик защиты от замораживания теплообменника по воде;
4. Датчик защиты от замораживания теплообменника по воздуху;
5. 2-х ходовой регулирующий клапан по теплоносителю;
6. Электропривод регулирующего водяного клапана;
7. Циркуляционный насос для подмешивания теплоносителя;
8. Реле перепада давления для контроля работы вентилятора;
9. Шкаф приборов автоматики;
10. Контроллер;
8.	Габаритные размеры установки BxHxL	1000х1040х2045мм
№ п/п	Наименование параметра	Характеристики

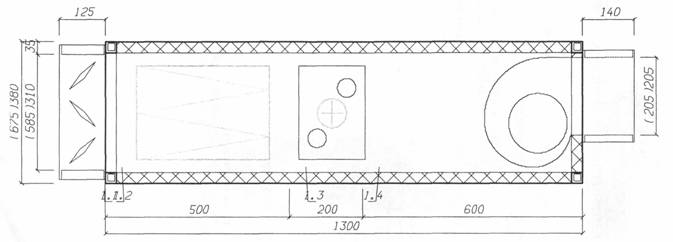

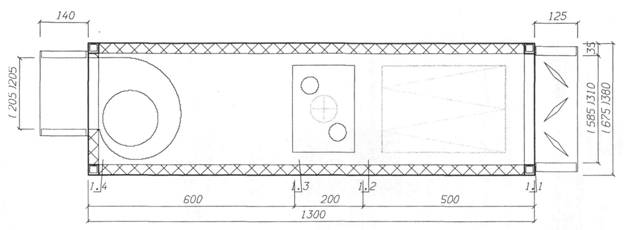

Приточная вентиляционная установка П-5, производительностью - Lв = 880 м³/ч, сторона обслуживания – слева в составе:
1.	Моноблок, очистка, нагрев (вода) воздуха
-	Сторона облс.	справа
-	dРв	226,9Па
-	Габаритные размеры ВхНхL	450х310х770мм
-	М	59кг
2.	Блок воздухоприемный (один вертикальный клапан)
-	Воздушный клапан	300х210мм
-	Привод	Открыто/закрыто, пруж. возврат 230В
3.	Фильтр ячейковый
-	класс	G3
-	материал	стекловолокно
-	dРв загрязн. 50%	143Па
4.	Воздухонагреватель жидкостный
-	Dвх	32мм
-	Fто	5,1м ²
-	Qт	13кВт
-	Lв	880м³/ч
-	tвн	-23°С
-	tвк	20°С
-	vro	3,9кг/м²/с
-	dPв_оборуд.	71,8Па
-	Gж	214кг/ч
-	tжн	95°С
-	tжк	44,1°С
-	w	0,6м/с
-	dPж	2,9кПа
5.	Вентилятор, выхлоп по оси
-	Выхлоп	по оси
-	Выхлоп ВхН	185х185мм
-	Рконд	227Па
-	Рсеть	200Па
-	Lв	880м³/ч
-	Рполн	620Па
-	Vвых	7,54м/с
-	рк	2730об/мин
-	Nу	0,55кВт
-	Дв.	2 730об/мин
-	Гибкая вставка	178х178мм
6.	Суммарные уровни звуковой мощности
-	На входе	73дБ(А)
-	На выходе	91дБ(А)
-	Во вне	70дБ(А)
7.	Автоматика в составе:
1. Реле перепада давления для контроля запыленности фильтра;
2. Канальный датчик температуры приточного воздуха с подсоединительным фланцем;
3. Датчик защиты от замораживания теплообменника по воде;
4. Датчик защиты от замораживания теплообменника по воздуху;
5. 2-х ходовой регулирующий клапан по теплоносителю;
6. Электропривод регулирующего водяного клапана;
7. Циркуляционный насос для подмешивания теплоносителя;
8. Реле перепада давления для контроля работы вентилятора;
9. Шкаф приборов автоматики;
10. Контроллер;
8.	Габаритные размеры установки BxHxL	450х310х910мм
№ п/п	Наименование параметра	Характеристики

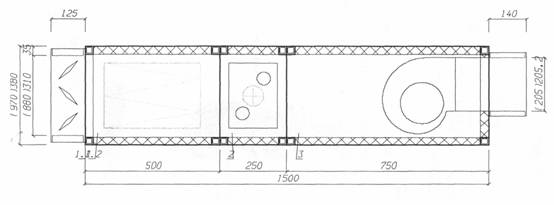

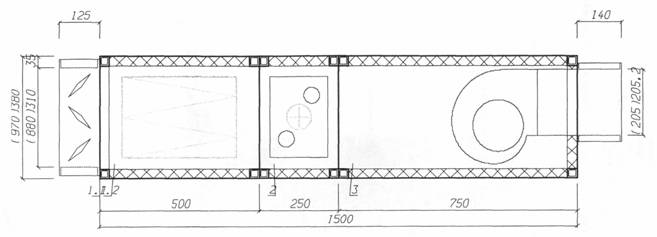

Приточная вентиляционная установка П-6, производительностью - Lв = 726 м³/ч, сторона обслуживания – справа в составе:
1.	Моноблок, очистка, нагрев (вода) воздуха
-	Сторона облс.	справа
-	dРв	181,2Па
-	Габаритные размеры ВхНхL	450х310х770мм
-	М	58кг
2.	Блок воздухоприемный (один вертикальный клапан)
-	Воздушный клапан	300х210мм
-	Привод	Открыто/закрыто, пруж. возврат 230В
3.	Фильтр ячейковый
-	класс	G3
-	материал	стекловолокно
-	dРв загрязн. 50%	138Па
4.	Воздухонагреватель жидкостный
-	Dвх	32мм
-	Fто	3,4м ²
-	Qт	10кВт
-	Lв	726м³/ч
-	tвн	-23°С
-	tвк	20°С
-	vro	3,2кг/м²/с
-	dPв_оборуд.	35Па
-	Gж	350кг/ч
-	tжн	95°С
-	tжк	69,4°С
-	w	0,9м/с
-	dPж	4,9кПа
5.	Вентилятор, выхлоп по оси
-	Выхлоп	по оси
-	Выхлоп ВхН	185х185мм
-	Рконд	181Па
-	Рсеть	200Па
-	Lв	726м³/ч
-	Рполн	617Па
-	Vвых	6,22м/с
-	рк	2730об/мин
-	Nу	0,55кВт
-	Дв.	2 730об/мин
-	Гибкая вставка	178х178мм
6.	Суммарные уровни звуковой мощности
-	На входе	73дБ(А)
-	На выходе	91дБ(А)
-	Во вне	69дБ(А)
7.	Автоматика в составе:
1. Реле перепада давления для контроля запыленности фильтра;
2. Канальный датчик температуры приточного воздуха с подсоединительным фланцем;
3. Датчик защиты от замораживания теплообменника по воде;
4. Датчик защиты от замораживания теплообменника по воздуху;
5. 2-х ходовой регулирующий клапан по теплоносителю;
6. Электропривод регулирующего водяного клапана;
7. Циркуляционный насос для подмешивания теплоносителя;
8. Реле перепада давления для контроля работы вентилятора;
9. Шкаф приборов автоматики;
10. Контроллер;
8.	Габаритные размеры установки BxHxL	450х310х910мм
№ п/п	Наименование параметра	Характеристики
Приточная вентиляционная установка П-7, производительностью - Lв = 1 100 м³/ч, сторона обслуживания – справа в составе:
1.	Моноблок
-	Сторона обслуживания	справа
-	dРв	176,3Па
-	М	70кг
2.	Передняя панель с клапаном
-	Воздушный клапан	585х310мм
-	Привод	Открыто/закрыто, пруж. возврат 230В
3.	Фильтр карманный
-	класс	G4
-	материал	химволокно
-	dРв загрязн. 50%	132Па
4.	Воздухонагреватель жидкостный
-	Dвх	32мм
-	Fто	7,8м ²
-	Qт	18кВт
-	Lв	1100м³/ч
-	tвн	-23°С
-	tвк	25°С
-	vro	2,8кг/м²/с
-	dPв_оборуд.	39,1Па
-	Gж	450кг/ч
-	tжн	95°С
-	tжк	61,3°С
-	w	0,4м/с
-	dPж	0,9кПа
5.	Вентилятор, выхлоп по оси
-	Выхлоп	по оси
-	Выхлоп ВхН	205х205мм
-	Рконд	176Па
-	Рсеть	200Па
-	Lв	1100м³/ч
-	Рполн	383Па
-	Vвых	7,27м/с
-	рк	2058об/мин
-	Nу	0,55кВт
-	Дв.	1400об/мин
-	Гибкая вставка	205х205мм
6.	Суммарные уровни звуковой мощности
-	На входе	65дБ(А)
-	На выходе	74дБ(А)
-	Во вне	56дБ(А)
7.	Автоматика в составе:
1. Реле перепада давления для контроля запыленности фильтра;
2. Канальный датчик температуры приточного воздуха с подсоединительным фланцем;
3. Датчик защиты от замораживания теплообменника по воде;
4. Датчик защиты от замораживания теплообменника по воздуху;
5. 2-х ходовой регулирующий клапан по теплоносителю;
6. Электропривод регулирующего водяного клапана;
7. Циркуляционный насос для подмешивания теплоносителя;
8. Реле перепада давления для контроля работы вентилятора;
9. Шкаф приборов автоматики;
10. Контроллер;
8.	Габаритные размеры установки BxHxL	675х380х1565мм
№ п/п	Наименование параметра	Характеристики
Приточная вентиляционная установка П-8, производительностью - Lв = 2 200 м³/ч, сторона обслуживания – справа в составе:
1.	Моноблок
-	Сторона обслуживания	справа
-	dРв	144,2Па
-	М	32кг
2.	Передняя панель с клапаном
-	Воздушный клапан	880х310мм
-	Привод	Открыто/закрыто, пруж. возврат 230В
3.	Фильтр карманный
-	класс	G4
-	материал	химволокно
-	dРв загрязн. 50%	137Па
4.	Воздухонагреватель жидкостный
-	Dвх	32мм
-	Fто	11,7м ²
-	Qт	31кВт
-	Lв	2200 м³/ч
-	tвн	-23°С
-	tвк	19°С
-	vro	3,1кг/м²/с
-	dPв_оборуд.	35,6Па
-	Gж	680кг/ч
-	tжн	95°С
-	tжк	55,9°С
-	w	0,9м/с
-	dPж	6,0кПа
-	Сторона обслуживания	справа
-	dPв	35,7Па
-	Габаритные размеры ВхНхL	970х380х250мм
-	М	37кг
5.	Вентилятор, выхлоп по оси
-	Выхлоп	по оси
-	Выхлоп ВхН	205х205мм
-	Рконд	181Па
-	Рсеть	300Па
-	Lв	2200м³/ч
-	Рполн	486Па
-	Vвых	7,27м/с
-	рк	2450об/мин
-	Nу	1,1кВт
-	Дв.	2800об/мин
-	Гибкая вставка 2шт.	205х205мм
-	Сторона обслуживания	справа
-	Габаритные размеры ВхНхL	970х380х750мм
-	М	75кг
6.	Суммарные уровни звуковой мощности
-	На входе	72дБ(А)
-	На выходе	80дБ(А)
-	Во вне	66дБ(А)
7.	Автоматика в составе:
1. Реле перепада давления для контроля запыленности фильтра;
2. Канальный датчик температуры приточного воздуха с подсоединительным фланцем;
3. Датчик защиты от замораживания теплообменника по воде;
4. Датчик защиты от замораживания теплообменника по воздуху;
5. 2-х ходовой регулирующий клапан по теплоносителю;
6. Электропривод регулирующего водяного клапана;
7. Циркуляционный насос для подмешивания теплоносителя;
8. Реле перепада давления для контроля работы вентилятора;
9. Шкаф приборов автоматики;
10. Контроллер;
8.	Габаритные размеры установки BxHxL	970х380х1765мм
№ п/п	Наименование параметра	Характеристики
Приточная вентиляционная установка П-9, производительностью - Lв =м³/ч, сторона обслуживания – справа в составе:
1.	Блок воздухоприемный (один горизонтальный клапан), Наружный блок
-	Сторона обслуживания	справа
-	Воздушный клапан	1125х510мм
-	Привод	Открыто/закрыто, пруж. возврат 230В
-	Гибкая вставка	1155х520мм
-	dРв	12,4Па
-	Габаритные размеры ВхНхL	1300х1400х665мм
-	М	105кг
2.	Фильтр карманный
-	Класс	G4
-	Материал	Химволокно
-	dРв загрязн. 50%	139Па
-	Сторона обслуживания	справа
-	dРв	139Па
-	Габаритные размеры BxHxL	1300х1400х590мм
-	М	125кг
3.	Воздухонагреватель жидкостный
-	Dвх	52мм
-	Fто	61,8м ²
-	Qт	179кВт
-	Lв	13070 м³/ч
-	tвн	-23°С
-	tвк	18°С
-	vro	3,5кг/м²/с
-	dPв_оборуд.	43,1Па
-	Gж	4300кг/ч
-	tжн	95°С
-	tжк	59,2°С
-	w	1м/с
-	dPж	6,3кПа
-	Сторона обслуживания	справа
-	dPв	43,2Па
-	Габаритные размеры ВхНхL	1300х1400х360мм
-	М	141кг
4.	Вентилятор, выхлоп вверх
-	Выхлоп	вверх
-	Выхлоп ВхН	638х638мм
-	Рконд	196Па
-	Рсеть	550Па
-	Lв	13070м³/ч
-	Рполн	730Па
-	Vвых	8,92м/с
-	рк	1450об/мин
-	Nу	5,5кВт
-	Дв.	1450об/мин
-	Гибкая вставка	638х638мм
-	Сторона обслуживания	справа
-	Габаритные размеры ВхНхL	1300х1400х1750мм
-	М	382кг
5.	Суммарные уровни звуковой мощности
-	На входе	72дБ(А)
-	На выходе	86дБ(А)
-	Во вне	70дБ(А)
6.	Автоматика в составе:
1. Реле перепада давления для контроля запыленности фильтра;
2. Канальный датчик температуры приточного воздуха с подсоединительным фланцем;
3. Датчик защиты от замораживания теплообменника по воде;
4. Датчик защиты от замораживания теплообменника по воздуху;
5. 2-х ходовой регулирующий клапан по теплоносителю;
6. Электропривод регулирующего водяного клапана;
7. Циркуляционный насос для подмешивания теплоносителя;
8. Реле перепада давления для контроля работы вентилятора;
9. Шкаф приборов автоматики;
10. Контроллер;
11. Частотный преобразователь;
7.	Габаритные размеры установки BxHxL	1300х1830х3365мм
№ п/п	Наименование параметра	Характеристики
Приточная вентиляционная установка П-10, производительностью - Lв = 1 520 м³/ч, сторона обслуживания – слева в составе:
1.	Моноблок
-	Сторона обслуживания	слева
-	dРв	212,2Па
-	Габаритные размеры ВхНхL	1300х1400х665мм
-	М	70кг
2.	Передняя панель с клапаном
-	Воздушный клапан	585х310мм
-	Привод	Открыто/закрыто, пруж. возврат 230В
3.	Фильтр карманный
-	Класс	G4
-	Материал	Химволокно
-	dРв загрязн. 50%	138Па
4.	Воздухонагреватель жидкостный
-	Dвх	32мм
-	Fто	7,8м ²
-	Qт	22кВт
-	Lв	1520 м³/ч
-	tвн	-23°С
-	tвк	20°С
-	vro	3,9кг/м²/с
-	dPв_оборуд.	66,2Па
-	Gж	544кг/ч
-	tжн	95°С
-	tжк	60,4°С
-	w	0,5м/с
-	dPж	1,3кПа
5.	Вентилятор, выхлоп по оси
-	Выхлоп	по оси
-	Выхлоп ВхН	205х205мм
-	Рконд	212Па
-	Рсеть	280Па
-	Lв	1520м³/ч
-	Рполн	503Па
-	Vвых	10,05м/с
-	рк	2350об/мин
-	Nу	0,75кВт
-	Дв.	2820об/мин
-	Гибкая вставка	205х205мм
-	Сторона обслуживания	справа
-	Габаритные размеры ВхНхL	1300х1400х1750мм
-	М	382кг
6.	Суммарные уровни звуковой мощности
-	На входе	68дБ(А)
-	На выходе	78дБ(А)
-	Во вне	59дБ(А)
7.	Автоматика в составе:
1. Реле перепада давления для контроля запыленности фильтра;
2. Канальный датчик температуры приточного воздуха с подсоединительным фланцем;
3. Датчик защиты от замораживания теплообменника по воде;
4. Датчик защиты от замораживания теплообменника по воздуху;
5. 2-х ходовой регулирующий клапан по теплоносителю;
6. Электропривод регулирующего водяного клапана;
7. Циркуляционный насос для подмешивания теплоносителя;
8. Реле перепада давления для контроля работы вентилятора;
9. Шкаф приборов автоматики;
10. Контроллер;
8.	Габаритные размеры установки BxHxL	675х380х1565мм
№ п/п	Наименование параметра	Характеристики
Приточная вентиляционная установка П-11, производительностью - Lв = 3 432 м³/ч, подвод теплоносителя справа, сторона обслуживания – снизу в составе:
1.	Блок
-	dРв	166,3Па
-	М	32кг
2.	Передняя панель с клапаном
-	Воздушный клапан	880х310мм
-	Привод	Открыто/закрыто, пруж. возврат 230В
3.	Фильтр карманный
-	Класс	G4
-	Материал	Химволокно
-	dРв загрязн. 50%	149Па
4.	Воздухонагреватель жидкостный
-	Fто	14,2м ²
-	Qт	47кВт
-	Lв	3432 м³/ч
-	tвн	-23°С
-	tвк	18°С
-	vro	4,9кг/м²/с
-	Gж	1040кг/ч
-	tжн	95°С
-	tжк	56,1°С
-	w	0,9м/с
-	dPж	6,4кПа
-	dРв	94,9Па
-	Габаритные размеры ВхНхL	970х380х250мм
-	М	39кг
5.	Вентилятор, выхлоп по оси
-	Выхлоп	по оси
-	Выхлоп ВхН	205х205мм
-	Рконд	262Па
-	Рсеть	250Па
-	Lв	3432м³/ч
-	Рполн	521Па
-	Vвых	11,34м/с
-	рк	2527об/мин
-	Nу	2,2кВт
-	Дв.	2820об/мин
-	Гибкая вставка 2шт.	205х205мм
-	Сторона обслуживания	справа
-	Габаритные размеры ВхНхL	970х380х250мм
-	М	80кг
6.	Суммарные уровни звуковой мощности
-	На входе	71дБ(А)
-	На выходе	83дБ(А)
-	Во вне	68дБ(А)
7.	Автоматика в составе:
1. Реле перепада давления для контроля запыленности фильтра;
2. Канальный датчик температуры приточного воздуха с подсоединительным фланцем;
3. Датчик защиты от замораживания теплообменника по воде;
4. Датчик защиты от замораживания теплообменника по воздуху;
5. 2-х ходовой регулирующий клапан по теплоносителю;
6. Электропривод регулирующего водяного клапана;
7. Циркуляционный насос для подмешивания теплоносителя;
8. Реле перепада давления для контроля работы вентилятора;
9. Шкаф приборов автоматики;
10. Контроллер;
8.	Габаритные размеры установки BxHxL	970х380х1765мм

ОГУ «Центр социальных

инвестиций и строительства»

Директор
