Рекомендации по применению чугунных радиаторов «Könner» (стр. 11 )

Продолжение таблицы В.1

Про

dу, мм	Θ, °С	Тепловой поток 1 м трубы, Вт/м, при Θ, °С, через 1 °С
0	1	2	3	4	5	6	7	8	9
15	100	92,3	93,5	94,9	96,0	97,0	98,2	99.3	100,3	101,3	102.4
20	116.0	117,4	119,0	120,6	122,4	124,2	125,3	127,6	129,1	130.9
25	144,2	145,1	147,2	149,4	151,5	153,6	155,8	157,9	160,0	162,2

Примечания:

1 Тепловой поток открыто проложенных горизонтальных труб, расположенных в нижней части помещения, принимается в среднем в 1,28 раза больше, чем вертикальных.

2 Полезный тепловой поток открыто проложенных труб учитывается в пределах 90-100% от значений, приведённых в данном приложении (в зависимости от места прокладки труб).

3 При определении теплового потока изолированных труб табличные значения теплового потока открыто проложенных труб умножаются на КПД изоляции (обычно в пределах 0,6-0,75).

4 При экранировании открытого стояка металлическим экраном общий тепловой поток вертикальных труб снижается в среднем на 25%.

5 При скрытой прокладке труб в глухой борозде общий тепловой поток снижается на 50%.

6 При скрытой прокладке труб в вентилируемой борозде общий тепловой поток уменьшается на 10%.

7 Общий тепловой поток одиночных труб, замоноличенных во внутренних перегородках из тяжёлого бетона (λбет > 1,8 Вт/(м °С), рбет > 2000 кг/м3), увеличивается в среднем в 2,5 раза (при оклейке стен обоями в 2,3 раза) по сравнению со случаем открытой установки. При этом полезный тепловой поток составляет в среднем 95% от общего (в каждое из смежных помещений поступает половина полезного теплового потока).

8 Общий тепловой поток от одиночных труб в наружных ограждениях из тяжёлого бетона (λбет > 1,8 Вт/(м °С), рбет > 2000 кг/м3) увеличивается в среднем в 2 раза (при оклейке стен обоями в 1,8 раза), причём полезный тепловой поток при наличии теплоизоляции между трубой и наружной поверхностью стены составляет в среднем 90% от общего.

Приложение Г

Перечень ссылочной документации

Обозначение документа	Наименование документа
ГОСТ 2. ГОСТ 9.032-74 ГОСТ 9.402-80 ГОСТ 12.0.003-74 ГОСТ 2789-73	ЕСКД. Эксплуатационные документы ЕСЗКС. Покрытия лакокрасочные. Группы, технические требования и назначения ЕСЗКС. Покрытия лакокрасочные. Подготовка металлических поверхностей перед окрашиванием ССБТ. Опасные и вредные производственные факторы. Классификация Шероховатость поверхности. Параметры и характеристики
ГОСТ 6357-81 ГОСТ 7293-85 ГОСТ 9150-81	Основные нормы взаимозаменяемости. Резьба трубная цилиндрическая Чугун с шаровидным графитом для отливок. Марки Основные нормы взаимозаменяемости. Резьба метрическая. Профиль
ГОСТ ГОСТ ГОСТ ГОСТ ГОСТ ГОСТ ГОСТ Р СНиП III-4-80 СНиП 12.03-2001 СНиП СНиП 3.05.01-85	Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды Основные нормы взаимозаменяемости. Резьба метрическая. Допуски. Посадки с зазором Упаковка для изделий машиностроения. Общие требования Оборудование технологическое. Общие требования монтажной технологичности Основные нормы взаимозаменяемости. Резьба метрическая. Основные размеры Приборы отопительные. Общие технические условия Гидроприводы объемные. Требования безопасности Техника безопасности в строительстве Безопасность труда в строительстве. Часть 1. Общие требования Отопление, вентиляция, кондиционирование Внутренние санитарно-технические системы

Приложение Д

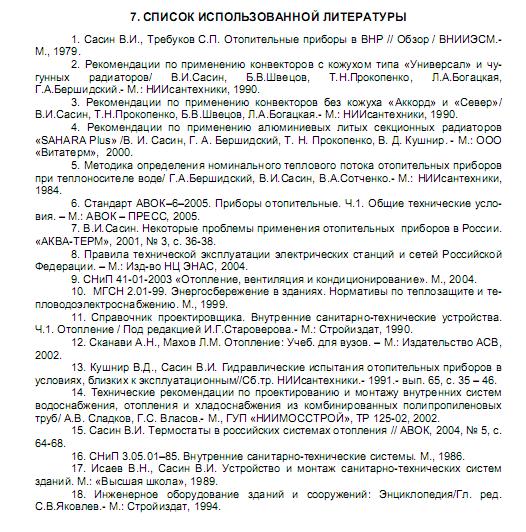

Библиография

1 , Требуков приборы в ВНР // Обзор / ВНИИЭСМ.­М., 1979.

2 Рекомендации по применению конвекторов с кожухом типа «Универсал» и чу-гунных радиаторов/ , , .- М.: НИИсантехники, 1990.

3 Рекомендации по применению конвекторов без кожуха «Аккорд» и «Север»/ , , .- М.: НИИсантехники, 1990.

4 Методика определения номинального теплового потока отопительных приборов при теплоносителе воде/ , , .- М.: НИИсантехники, 1984.

5 Стандарт АВОК–6–2005. Приборы отопительные. Ч.1. Общие технические усло-вия. – М.: АВОК – ПРЕСС, 2005.

6 . Некоторые проблемы применения отопительных приборов в России. «АКВА-ТЕРМ», 2001, № 3, с. 36-38.

7 Правила технической эксплуатации электрических станций и сетей Российской Федерации. – М.: Изд-во НЦ ЭНАС, 2004.

8 МГСН 2.01-99. Энергосбережение в зданиях. Нормативы по теплозащите и те-пловодоэлектроснабжению. М., 1999.

9 Справочник проектировщика. Внутренние санитарно-технические устройства. Ч.1. Отопление / Под редакцией .- М.: Стройиздат, 1990.

10 , Махов : Учеб. для вузов. – М.: Изд-во АСВ, 2002.

11 , Сасин испытания отопительных приборов в условиях, близких к эксплуатационным//Сб. тр. НИИсантехники.- 1991.- вып. 65, с. 35–46.

12 Технические рекомендации по проектированию и монтажу внутренних систем водоснабжения, отопления и хладоснабжения из комбинированных полипропиленовых труб/ , .- М., ГУП «НИИМОССТРОЙ», ТР 125-02, 2002.

13 Сасин в российских системах отопления // АВОК, 2004, № 5.

14 , Сасин и монтаж санитарно-технических систем зданий. М.: «Высшая школа», 1989.

15 Инженерное оборудование зданий и сооружений: Энциклопедия/Гл. ред.
.- М.: Стройиздат, 1994.

Рекомендации разработаны 2009 году.

Заполнены и откорректированы по результатам испытаний радиаторов.
