Инструкция пользователя
ADDM.410063.753 UI
ã
О документе
В данном документе приведена краткая инструкция для анализа потребления и небаланса на заданном участке электросети. Основным инструментом анализа является приложение «Аналитик».
Внимание
i
Для того чтобы воспользоваться возможностями программы «Аналитик» необходимо в первую очередь сформировать “Объекты” и “Балансные группы“ в приложении “Конфигуратор”. Чтобы получить реальную картину небаланса, необходимо создать в Конфигураторе схему в полном соответствии с “линейной схемой сети” .
Функции Аналитика:
Ø Просмотр потребления по ТП, по дому или по конкретному потребителю
Ø Просмотр небаланса для группы потребителей (ТП или для дома)
Ø Отображение потребления или небаланса за период в виде графика
Ø Просмотр потребления по отдельному тарифу (для объекта или конкретного потребителя)
Ø Пофазный просмотр потребления или небаланса
Ø Сохранить или распечатать отчёт
Ø Просмотреть отчёт по авариям
Ø Можно увидеть, к какой подстанции подключён конкретный дом
А теперь рассмотрим подробней каждую из вышеперечисленных функций.
Работа с отдельным потребителем:

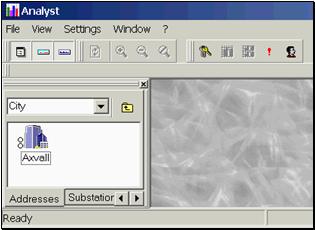

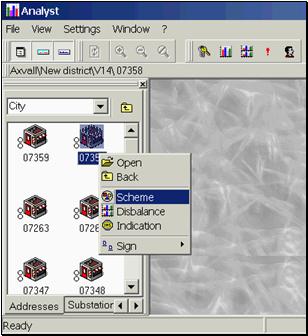

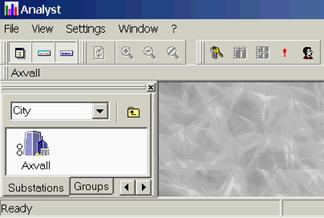

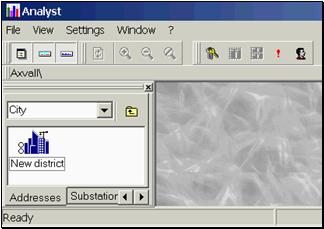

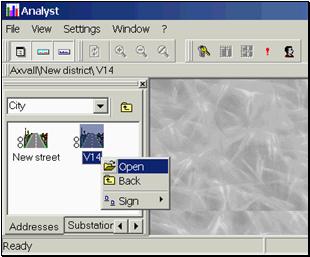

Открываем нужный нам Город, Район (Микрорайон), Улицу и Схему так как показано на рис
Рис.1 Рис.2
Рис.3 Рис.4

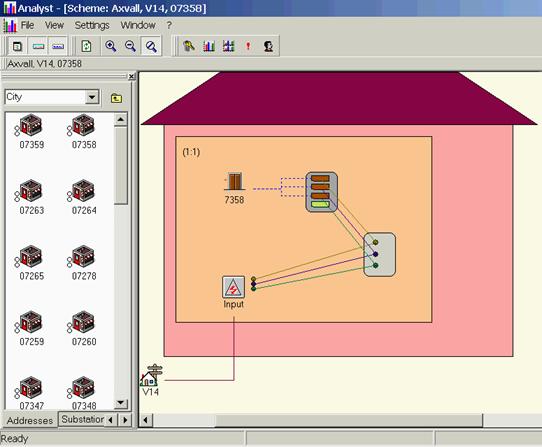

На рисунке 5 мы видим, к какой подстанции подключён дом и какова структуру его сети.
Рис.5

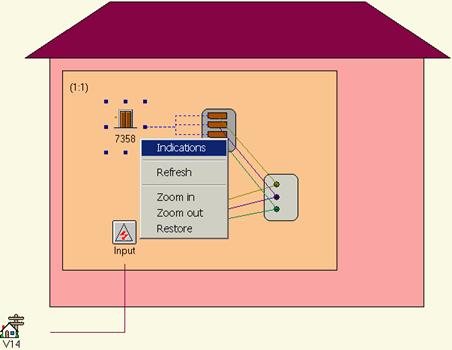

Для просмотра потребления по точке учёта выберите в контекстном меню “Indications” :
Рис.6

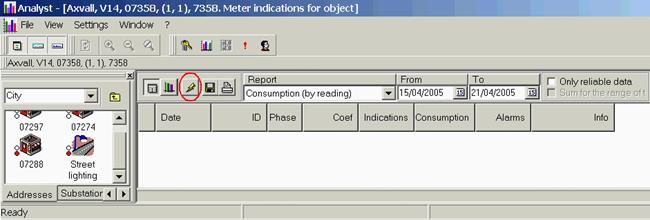

В появившемся окне выбираем интересующий нас период времени (From и To) и нажимаем кнопку “Применить” (значок в виде молнии)
 |
Рис.7
В нижней информационной строке можно увидеть общее количество строк (дней) отчёта “Points:6” и суммарное потребление за выбранный период “Total consumption:576830”
Рис.8

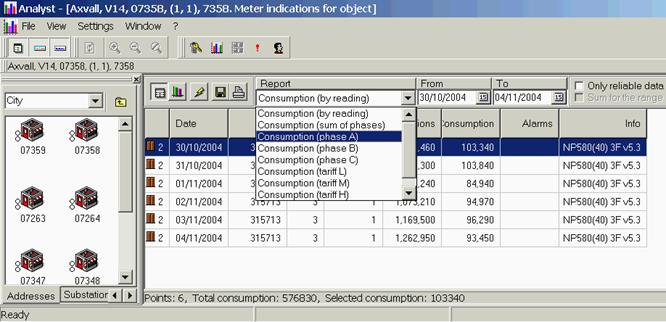

Для пофазного или потарифного просмотра потребления, необходимо выбрать в всплывающем списке нужный параметр.
Рис.9

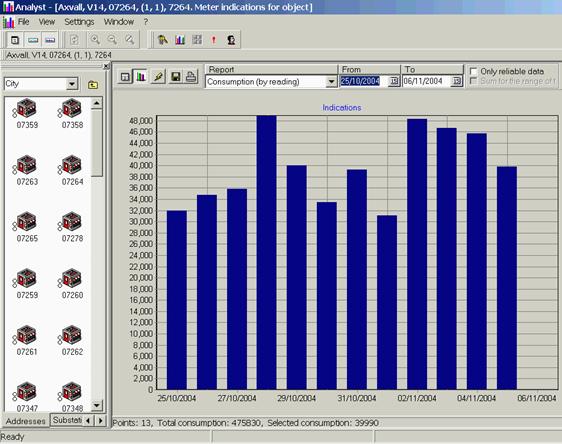

Отображение потребления за период в виде графика. Для этого необходимо нажать кнопку в виде графика, как показано на рисунке 10.
Рис.10
Работа с балансными группами.

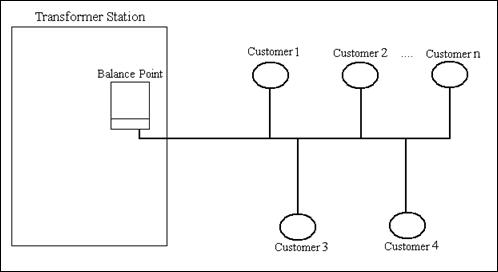

Рассмотрим простую схему балансной группы:
Рис.11
На схеме: Transformer Station – Трансформаторная Подстанция
Balance Point – Балансная Точка
Customer – Потребитель
В нашем примере небаланс будет равен:
Imbalance = Balance Point Consumption - (Customer1 Consumption + Customer2 Consumption +
+ CustomerN Consumption)
При отсутствии ошибок в схеме балансной группы, небаланс будет равен потерям в кабеле либо потерям, связанным с хищениями.

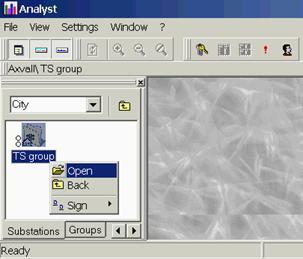

Для того чтобы просмотреть небаланс, если балансная точка находится на ТП, необходимо выбрать закладку “Substations” и проделать всё как показано на рис.12,13,14,15,17
Рис.12 Рис.13
Рис.14
Рис.15

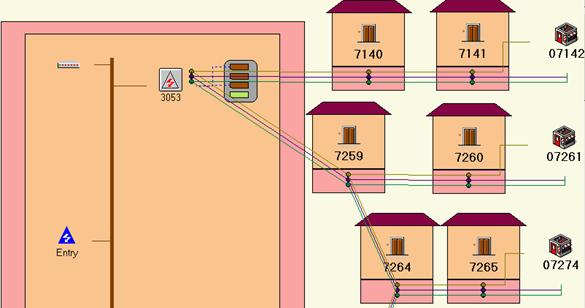

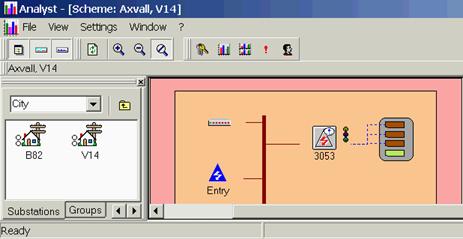

Если щёлкнуть дважды на балансную точку 3053 (в нашем примере) то можно увидеть все объекты подключенные к ней.
Рис.16
Рис.17

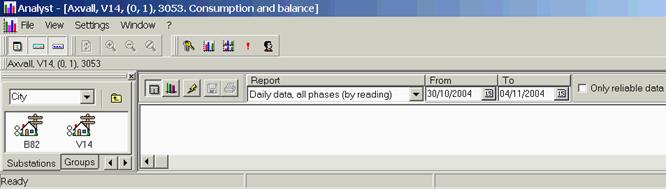

В появившемся окне выбираем интересующий нас период времени (From и To) и нажимаем кнопку “Применить” (значок в виде молнии)
Рис.18

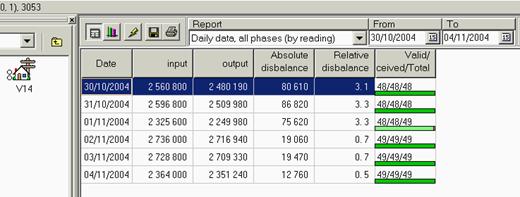

Как видно на рисунке 19 относительный небаланс за 04.11.2004 составляет 0,5%
Рис.19

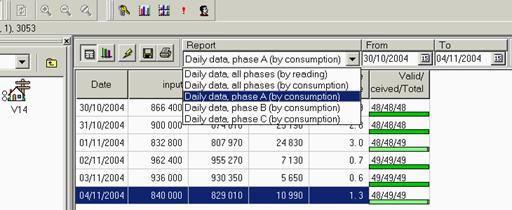

Для пофазного просмотра небаланса, необходимо выбрать в всплывающем списке нужный параметр.
Рис.20

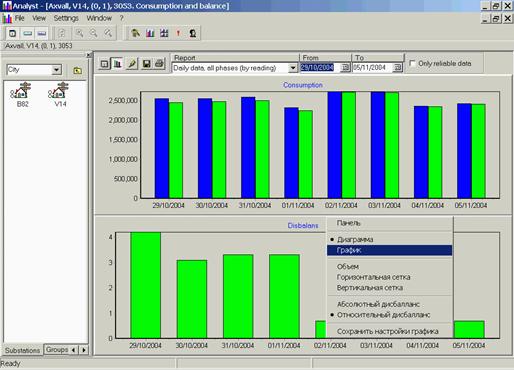

Отображение небаланса за период в виде графика. Для этого необходимо нажать кнопку в виде графика, как показано на рисунке 21.
Рис.21
Возможные причины небаланса и способы их устранения
i
Если вы сомневаетесь в правильности расчёта небаланса приложением “Аналитик”, рекомендуем взять чистый лист бумаги, списать все показания со счётчиков непосредственно на объектах (с учётом коэффициента трансформации) и посчитать небаланс вручную. При обнаружении существенного различия, убедительная просьба сообщить в службу поддержки , описав всё в подробностях.
Если же после расчёта небаланса вручную вы удостоверились в правильности работы “Аналитика”, настоятельно рекомендуем разобраться в своих электросетях.
№ п/п | Возможные причины небаланса | Способ устранения | Примечание |
1 | Схема в Конфигураторе не соответствует реальной схеме сети Ø наличие неучтенных потребителей Ø неправильно создана балансная группа | Устранить несоответствие | |
2 | Отсутствие данных с некоторых счётчиков (запаздывание) | Выяснить, по какой причине не приходят данные | |
3 | С некоторых счётчиков пришли недостоверные данные | Убедиться в работоспособности счётчиков | |
4 | Хищение | Проверить список аварий для данной балансной группы в Аналитике и в Диспетчере. Все счётчики с аварией дифференциального тока (появляется при использовании “нуля” или ”фазы” мимо счётчика) должны быть проверены. Также проверить всех абонентов с низким потреблением. | |
5 | Неправильно указаны коэффициенты трансформации для ТТ (трансформатор тока) или ТН (трансформатор напряжения) в приложении “Конфигуратор” | Внести соответствующие изменения в программе «Конфигуратор» | В том числе отрицательный небаланс |
6 | Установленные трансформаторы тока не соответствуют заявленному классу точности | Заменить трансформаторы | В том числе отрицательный небаланс |
7 | Наличие счетчиков, дублирующих друг друга | Внести изменения в структуру сети | В том числе отрицательный небаланс |
