Инструкция по монтажу и эксплуатации

План обогреваемого помещения

Инструкция по монтажу и эксплуатации

____________________________________________________

Компания благодарит Вас за покупку системы отопления ПЛЭН.

Мы гарантируем высокое качество предлагаемой нами системой отопления, эта система прослужит Вам долгие годы и согреет Вас своим приятным теплом.

____________________________________________________

Основные преимущества:

На сегодняшний день представленная нами система отопления уже доказала свою эффективность и принесла тепло во многие дома и организации.

Если Вы строите новый дом, реконструируете существующий, если нет возможности подключиться к газовым магистралям либо стоимость их подведения и подключения значительна, потолочный плёночный нагреватель ПЛЭН – идеальное решение для отопления дома

· Экономичность системы отопления

· Безопасность для здоровья

· Быстрый монтаж и запуск системы

· Долговечность эксплуатации

· Комфорт

· Эстетичность

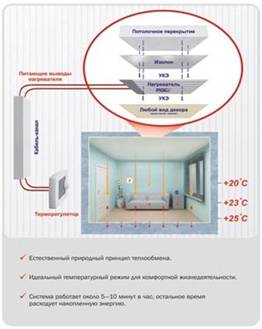

Принцип потолочного инфракрасного отопления.

При подаче электроэнергии на элементы ПЛЭН температура последних достигает +45 °С в течение нескольких минут.

Тепловой поток от элементов системы напрямую передаётся поверхности пола и в значительной мере поглощается им, в результате чего его поверхность нагревается.

Помещение постепенно наполняется тёплым воздухом, при этом его температура максимальна у поверхности пола.

По мере достижения заданной температуры воздуха на высоте размещения терморегулятора (1-1,5 м от пола) последний отключает питание системы.

Наступает период, в течение которого пол продолжает отдавать воздуху аккумулированное в нём тепло. Этот процесс занимает около 90% общего цикла.

Как только поверхность пола не может обеспечить достаточный дебет тепла и температура воздуха на уровне терморегулятора упадёт на 1 °С, система включится и начнётся новый цикл.

В результате использования природного принципа теплопередачи, система способна увеличить температуру воздуха в помещении на 10 °С за 10-15 минут, в зависимости от термосопротивления ограждающих конструкций здания. При закрытии декором время выхода на режим увеличивается.

Если при конвективном способе отопления необходимо затратить порядка 100 Вт для отопления 1 м², то при использовании элементов ПЛЭН достаточно 15 Вт, при следующих условиях: система вышла на режим (этот период может составлять от 2-х до 4-х недель), здание (помещение) соответствует СНиП «Тепловая защита зданий»,высота потолков не более 3 метров, температура на терморегуляторе +20 °С.

Техническое описание плёночного нагревателя РОСт

Плёночный нагреватель предназначен для:

-обогрева помещений различного назначения как элемент основного отопления;

-промышленных целей.

Устройство плёночного нагревателя:

Плёночный нагреватель состоит из двух гибких полимерных диэлектрических плёнок. Между плёнками размещается токопроводящий нагревательный элемент. Нагреватель снабжён выводами, посредством которых осуществляется подключение прибора к электрической сети. Таким образом, нагреватель представляет собой многослойное полотно толщиной 0,25 мм. Полотно нагревателя обладает гибкостью и при транспортировке может быть свёрнуто в рулон с внутренним диаметром 8+10 см.

Гарантии изготовителя:

Изготовитель гарантирует соответствие плёночных нагревателей требованиям технических условий при соблюдении потребителем условий монтажа, эксплуатации, транспортировки и хранения.

Гарантийный срок эксплуатации – 25 лет со дня продажи.

Срок эксплуатации с момента установки – 50 лет и более

Монтаж потолочного плёночного нагревателя

Перед началом монтажа необходимо определиться с расположением нагревателей таким образом, чтобы питающие концы нагревателя находились по направлению к электрощиту либо клемной коробке, для минимизации расхода питающих проводов, кабель-каналов и трудозатрат.

В зависимости от типа потолочной поверхности могут потребоваться следующие инструменты и материалы для выполнения монтажа:

ü Перфоратор + Бур 7 мм;

ü Шуруповёрт + саморез оцинкованный с пресс-шайбой необходимой длины;

ü Степлер мебельный + скобы от 10 до 14 мм;

ü Изолон 3 мм;

ü УКЭ (универсальный крепёжный элемент).

Крепление нагревателя следует начинать от места предполагаемого

Расположения кабель - каналов.

Плёночный Нагреватель монтируется на потолочной поверхности на универсальные крепёжные элементы РОСт(далее УКЭ РОСт). УКЭ РОСт соответствует требованиям нормативных документов: ГОСТ 1759, 087, ГОСТ 1147-80,ГОСТ .

Если планируется закрывать пленочный нагреватель декором, необходимо предусмотреть такую конструкцию подвесного (натяжного) потолка, которая бы обеспечивала воздушный зазор между нагревательным элементом и элементом отделки. Рекомендуем от 10 до 150 мм.

На поверхности потолка, сквозь изолон (вспененный теплоизолирующий материал с отражающим лавсановым покрытием), просверливают отверстие буром, диаметром 7 мм (если перекрытие выполнено из бетона). Изолон необходимо укладывать с нахлёстом 20-30 мм во избежание утечек тепла между полотнами.

Далее в отверстие устанавливается УКЭ и основанием ладони или пальцем утапливается до упора. Мы не рекомендуем использовать молотки или киянки для этой работы, т. к. излишнее усилие приводит к повреждению УКЭ. Количество УКЭ не регламентируется, единственное требование – они должны надёжно удерживать конструкцию. В среднем используется девять УКЭ на 1м² изолона или нагревателя РОСт.

Затем закрепляем следующий угол. Изолоном должно быть закрыто 100% потолочной поверхности, исключением являются только пути эвакуации во время пожара. После того, как на потолке закреплён изолон, можно переходить к монтажу нагревателя.

Аналогично пункту 1 просверливаем отверстие сквозь нагреватель, при этом отверстие под крепление производить строго в прозрачных частях плёночного нагревателя. Не допускается нарушение проводников (на фото - тонкие тёмные полосы). Площадь покрытия плёночным нагревателем составляет от 50 до 100%, в зависимости от средней зимней температуры за холодную пятидневку

Электромонтаж потолочного плёночного нагревателя

ВНИМАНИЕ: к электромонтажу допускается электрик не ниже третьей группы допуска по электробезопасности.

Стандартное подключение 220 В

Элементы плёночного нагревателя собираются и монтируются на поверхности потолка в батареи параллельным соединением. Температурный режим создаётся и управляется терморегулятором, установленным на теневой стороне стены. Датчик автоматически включает систему отопления при понижении температуры воздуха в помещении, а при достижении заданной температуры, отключает. Датчик устанавливается в разрыв питающего провода.

Подключение нагревателей 110 В

Для небольших, или помещений со сложной геометрией, выпускаются плёночные нагреватели с рабочим напряжением 110 В. Этим достигается более плотное закрытие используемых площадей. Такие нагреватели монтируются последовательно в паре, тем самым обеспечивая рабочее напряжение 220 В. Перед началом самостоятельного монтажа, внимательно ознакомьтесь с инструкцией Ваших элементов. Набранные батареи, к токоведущим проводам подсоединяются параллельно.

Подключение системы при рабочих токах выше номинального тока терморегулятора

При монтаже мощных систем (для больших помещений, домов, коттеджей и т. д.) где рабочие токи превышают номинальный ток терморегулятора, необходимо использовать магнитные пускатели, реле, модульные контакторы. В этом случае термодатчик управляет только катушкой.

Подключение промышленных объектов на силовое питание 380 В, производится специалистами с соответствующими допусками и квалификации.

При значении рабочего тока выше номинального тока терморегулятора, рекомендуем использовать терморегулятор как командный контролёр, управляющий пусковыми аппаратами.

Коммутация элементов проводки

Подвод питания осуществляется медным многожильным гибким проводом, который укладывается в кабель - каналы. Крепление кабель – каналов осуществляется на стене преимущественно УКЭ либо дюбель – гвоздями. Коммутация осуществляется в соответствии с правилами устройства электроустановок (ПУЭ)

Инструменты и материалы, которые могут понадобиться для выполнения электромонтажа:

ü Клещи для снятия изоляции (КСИ);

ü Термоусадочная трубка;

ü Провод ПВ-3 (сечение по расчётному току);

ü Кабель - каналы (требуемого размера);

ü Строительный фен для усаживания термотрубки.

Коммутация проводов термоусадочными муфтами

Зачистить изоляцию Развести жилы

провода автоматом кабеля и в

для снятия изоляции середину провести

(КСИ) в месте питающие провода

предполагаемого нагревателя

соединения



Электрооборудование и автоматика

Воздушные терморегуляторы являются неотъемлемой частью системы плёночного обогрева.

Терморегуляторы подразделяются на механические и программируемые.

Терморегулятор монтируется на внутреннюю стену не подверженную попаданию прямых солнечных лучей (теневая сторона) на высоте 1-1,5 метра от пола, при этом необходимо заложить теплоизолирующий материал (например, изолон) для того, чтобы отсечь влияние на него температуры стены. Так же необходимо исключить расположение терморегуляторов в сквозняковые зоны

На терморегуляторе задаётся уровень температуры, на котором должна поддерживаться температура воздуха. В случае падения температуры на 1 ºС терморегулятор напрямую или через магнитный контактор замыкает цепь питающую нагреватель и начинается прогрев помещения, когда температура достигает заданной, цепь разрывается. Зона нечувствительности большинства терморегуляторов находится в диапазоне 1 ºС. Благодаря этому система отопления ПЛЭН способна поддерживать температуру в помещении с точностью до 1 ºC.

Терморегулятор позволяет программировать систему отопления вашего дома на протяжении недели, и устанавливать желаемую температуру на конкретный временной промежуток.

Все силовые линии защищаются автоматическими выключателями для защиты от токов короткого замыкания, перегрузки. Дополнительной защитой от токов утечек является входное УЗО (устройство защитного отключения), которое устанавливается на входе.

Для выполнения электромонтажа может понадобиться следующее электрооборудование и автоматика:

Дифференциальные автоматические выключатели

Совмещают в одном изделии функции УЗО (защита людей от поражения электрическим током, защита от возгорания) и автоматических выключателей (защита от перегрузок и коротких замыканий). Дифференциальные выключатели выбираются по двум основным параметрам: чувствительность (номинальный отключающий дифференциальный ток); номинальный ток

Интеллектуальные реле

Рассчитаны на применение в несложных системах автоматизации, насчитывающих от 10 до 40 входов/выходов. Реле управляется: сетевыми модулями, Bluetooth, модемная связь.

Реле отключения неприоритетной нагрузки

Когда потребление превышает значение выбранного порога отключения, реле отключения неприоритетной нагрузки временно отключает неприоритетную нагрузку. Реле позволяет: увеличить количество нагрузок без изменения выделенной мощности; уменьшить потребляемую мощность; предотвратить неудобства, связанные с отключением вводного автоматического выключателя.

Модульные контакторы

Предназначены для управления одно-; трёх - или четырёхфазными электроприёмниками.

Автоматические выключатели

Применяется для защиты от перегрузок и коротких замыканий.

Инструкция по использованию системы отопления ПЛЭН

ü Перед началом работы необходимо включить автоматические выключатели в вашем силовом щитке, которые отвечают за аварийное выключение системы в случае короткого замыкания.

ü На настенном терморегуляторе в каждом помещении установите требуемую температуру. Важно: тепловой комфорт при инфракрасном отоплении наступает на 2-3 ºC раньше, ем при традиционном отоплении. Следовательно, если для вас повседневно комфортна температура +23 ºC,то на терморегуляторе необходимо выставить +20 ºC.

ü Необходимо помнить, что заявленные компанией производителем 0,015 кВт/час с квадратного метра отапливаемой площади будут действительны именно при температуре +20 ºC.Увеличение или уменьшение температуры на каждый градус ºC повлечёт изменение энергопотребления на 5% в соответствующую сторону.

ü Не выключайте систему в летний период. При достижении температуры, заданной на терморегуляторе, система отключится и не включится до тех пор, пока температура не опустится на 1 ºC ниже установленной.

ü Не открывайте форточки и окна, если вам жарко, просто выставьте на терморегуляторе более низкую температуру. Система будет поддерживать температуру в помещении с точностью до 1 ºC.

ü Время работы системы и расход электроэнергии напрямую зависит от внешней температуры воздуха и качества теплоизоляции отапливаемого объекта. В зимние месяцы при температуре за -30 ºC система будет включаться на 5-10 минут каждый час, в прохладные летние – один раз в несколько часов или суток.
