Новые возможности программного комплекса «Энергосфера» версия 6.3 декабрь 2008г.
Внимание! Установка ПК «Энергосфера» версии 6.3 требует предварительного обновления электронных ключей.
1. Расширение поддержки типов внешних модулей
Модули | Производитель | УСПД «ЭКОМ-3000М» | Сервер опроса |
УСПД |
| ||
ЭКОМ-3000 | ООО "Прософт-Системы" | + | + |
ЭКОМ-3000М | ООО "Прософт-Системы" | + | + |
RTU325 | ООО "Эльстер-Метроника" | - | + |
Сикон С50, С70 | "Системы и технологии" | - | + |
Modbus-RTU контроллер (функции 1-16) | - | + | |
SOFTBasic контроллер | ООО "Прософт-Системы" | - | + |
Счётчики эл. энергии |
| ||
Альфа А1Т, А1R, ЕвроАльфа, АльфаПлюс, A1800 | ООО "Эльстер-Метроника" | + | + |
СЭТ-4ТМ.01, СЭТ-4ТМ.02, СЭТ-4ТМ.03, СЭБ-1ТМ.02 | » | + | + |
ПСЧ-4ТМ.05, ПСЧ-3ТМ.05, ПСЧ-4ТА.03.2, ПСЧ-3ТА.03.2, ПСЧ-3ТА.07 | » | + | + |
СЭТ-4ТМ.02М, СЭТ-4ТМ.03М, ПСЧ-4ТМ.05М, ПСЧ-3ТМ.05М | » | + | + |
СЭБ-1ТМ.02Д, ПСЧ-3ТМ.05Д, ПСЧ-4ТМ.05Д | » | + | + |
ЦЭ6850(М), ЦЭ6823М, ЦЭ2727 | ЭНЕРГОМЕРА» | + | + |
CE301, CE303 | ЭНЕРГОМЕРА» | + | + |
СТС5605 | ОАО "МЗЭП" | + | + |
SL7000 | ACTARIS | + | + |
ISKRA MT851, TE851, МТ855, MT831 | Iskraemeco, d. d. | + | + |
ISKRA MT860 | Iskraemeco, d. d. | + | - |
EPQS | ELGAMA-ELEKTRONIKA | + | + |
Меркурий M230ART, M230ART2 | ООО "Фирма Инкотекс" | + | + |
ION 6200, 8300 | Power Measurement Ltd. | + | + |
ION 7500 | Power Measurement Ltd. | + | - |
DSSD546/536 | Holley Metering Ltd. | + | - |
Гран-Электро CC-301 | Гран-Система-С | + | - |
(Тепло)Расходомеры |
| ||
Взлёт УРСВ 010М, 020, 110V, 110M, 510, 542 | ЗАО "Взлёт" | + | + |
Взлёт ТСР, ТСРВ-02х, ТСРВ-023, ТСРВ-030, ТСРВ-031, ТСРВ-032 | ЗАО "Взлёт" | + | + |
Взлёт РСЛ | ЗАО "Взлёт" | + | + |
Логика СПТ 942.01-06, 943, 961, 961М, 961.1(2) | "Логика" | + | + |
Логика СПГ 741, 761, 762 | "Логика" | + | + |
ТБН КМ-5-1, КМ-5-2, РМ-5-1 | ООО "ТБН Энергосервис" | + | - |
Многоканальный теплосчётчик МКТС | ООО "Интелприбор" | + | + |
Fisher NOC | Fischer & Porter | - | + |
ТЭКОН-10, ТЭКОН-17 (протокол FT1.2) | ООО "ИВП Крейт" | - | + |
Каскад1-100 | Фирма "Борец" | - | + |
ИМ2300 K, M, Z | ОКБ "Маяк" | - | + |
Эльф | ООО "НПП Уралтехнология" | - | + |
Гиперфлоу-3ПМ | НПФ "Вымпел" | - | + |
Теплорегистратор Карат | ООО "НПП Уралтехнология" | - | + |
Вычислитель Карат-М | ООО "НПП Уралтехнология" | - | + |
Теплосчетчик ВКТ-7 | ЗАО "НПФ Теплоком" | - | + |
Прочие модули УСО |
| ||
Устройство сбора и обработки данных с дискретных/аналоговых датчиков DAS16 | ООО "Прософт-Системы" | + | + |
Модули ADAM-40xx | Advantech Co., Ltd | + | - |
Устройства сбора данных ЕМ441М, ЕМ443М, преобразователь ИСТОК-ТМ | ФНПЦ ФГУП "ПО "Старт" | + | - |
Приёмник GPS/TSIP | Trimble Navigation Ltd | + | - |
Платы расширения Profibus Hilscher CIFxxxx, COMxxxx (MicroPC) | Hilscher Gesellschaft für Systemautomation mbH | + | - |
Измеритель температуры и влажности ИТВ 2605-8 | "Дана-Терм" | + | - |
Цифровой преобразователь сигнала тензодатчика М0801 | НПП "Метра" | + | - |
Микропроцессорное устройство регистрации МУР-1001.2 | НТЦ "Арго" | + | - |
Источник бесперебойного питания APC Smart | American Power Conversion Corp. | + | - |
Многофункциональный измерительный преобразователь AET | Группа предприятий "АЛЕКТО" | + | - |
Преобразователь измерительный цифровой ПЦ6806 | ООО "НПП Электромеханика" | + | - |
Устройство передачи данных УПД-600 | ОАО "ЛЭМЗ" | + | - |
Модуль телесигнализации TS32 | ООО "Прософт-Системы" | + | - |
Модуль телеуправления ТС4 | ООО "Прософт-Системы" | + | - |
Модуль телеизмерения ТМ32 | ООО "Прософт-Системы" | + | - |
Указатель положения РПН УП-23 | ООО "МНПП Антракс" | + | - |
Сетевой шлюз Е-422 | НПФ "Прорыв" | + | - |
Преобразователь Simeas P 7KG7100 | Siemens | + | - |
Преобразователь PM130P PLUS | Satec | + | - |
Прибор для измерений показателей качества и учёта эл. энергии PM175 PLUS | Satec | - | + |
Электронное табло "Рубин" | НПП «Электронные Табло» | + | - |
Примечание. Красным цветом выделены новые функции ПК «Энергосфера» версии 6.3 |
2. Центр экспорта\ импорта
2.1 Расширение поддержки типов макетов
№ | Формат | Экспорт | Импорт | Новые функции в v6.3 |
1. | 80020 | + | + | |
2. | 80030 | + | +new | Импорт макета ОРЭ XML80030 (информации о состоянии средств измерений и объекта измерения) - автопостроение «дерева» объектов |
3. | 80040 | +new | - | - Экспорт макета ОРЭ XML80040 - Функция автоформирования 5-го числа месяца следующего за отчетным |
4. | 80050 | +new | - | - Экспорт макета ОРЭ XML80050 - Функция автоматической отправки за 3 рабочих дня до конца месяца. Если график за текущий месяц не был введен, то будет отправлен график предыдущего месяца. |
5. | 50080 | + | - | |
6. | 51070 | + | + | |
7. | 63002 | + | + | |
8. | ФОПД | + | + | |
9. | АСКП | + | + | |
10. | XLS-отчет | +new | - | Автоматическое формирование и рассылка XLS-отчетов, созданных на базе шаблонов модуля «АРМ Энергосфера» |
11. | KEGOC | + | - | |
12. | 12355 | - | + | |
13. | 13355 | - | +new | Импорт предварительного диспетчерского графика в виде макета 13555, полученного от подразделений Системного оператора (СО-ЦДУ, СО-ОДУ, СО-РДУ) |
2.2 Улучшение интерфейса и расширение возможностей программы
· Единый интерфейс для всех форматов;
· Шифрование макетов НП АТС (51070, 800x0);
· Новый протокол IMAP для входящей почты;
· Резервный SMTP сервер;
· Порты для настройки входящей/исходящей почты;
· Архив полученной почты: возможность просмотра принятой почты и повторного импорта;
· Копирование свойств между отправителями/получателями;
· Расширен список сообщений об ошибках;
· Детализирована диагностика (файл протокола);
· Добавлены часовые интервалы в 80040/80050;
· В 80040 в случае совпадения точек поставки с точками измерения, первые раскладываются в соответствии с 80050 графиком;
· Детализация результатов при приеме почты и импорте файлов;
· Расширены возможности чистки архива;
· Возможность создавать несколько отправителей с одним ИНН;
· Запрет импорта старых макетов поверх новых.
3. Редактор расчетных схем
3.1 Расширение возможностей интерфейса программы

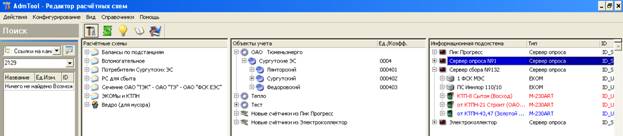

3.1.1 Трехоконный режим: позволяет одновременно работать со структурами всех окон редактора - Информационной подсистемы, Структурой объекта, Расчетными схемами.

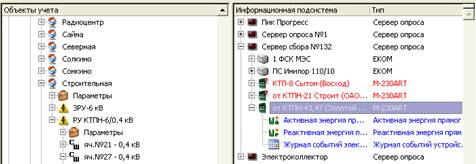

3.1.2 Новый уровень «Сервера опроса» в структуре информационной подсистемы: позволяет определить источник данных для опрашиваемых устройств. В качестве источника данных могут выступать экземпляры Сервера опроса, программа Электроколлектор, импорт из системы Пик Прогресс, импорт RA- и RI-файлов счетчиков серии Альфа.

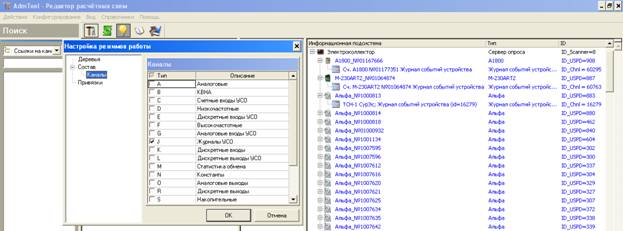

3.1.3. Настройка типов отображаемых каналов в окне Информационная подсистема: позволяет настроить фильтр для отображения необходимых типов каналов информационной подсистемы.

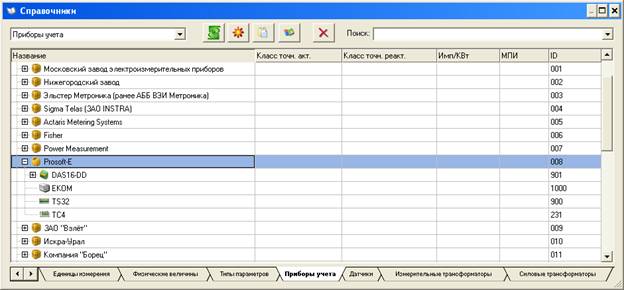

3.2 Новый справочник
3.2.1 Расширен и унифицирован интерфейс справочника системы.
3.2.2. Добавлены новые разделы справочника:
- Датчики – справочник датчиков расхода, давления и температуры для ведения нормативно-справочной информации в системах учета теплоэнергоресурсов,
- Силовые трансформаторы – справочник типов силовых трансформаторов, используется при формировании расчетных схем потерь в оборудовании подстанции.

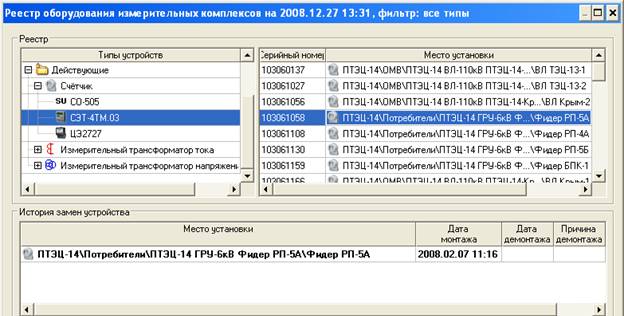

3.3 Новый реестр оборудования
Унифицирован реестр оборудования измерительных комплексов. Обеспечивается возможность отслеживать историю замен не только счетчиков, но и измерительных трансформаторов, различных видов датчиков теплоучета.
3.4 Контроль замен счетчиков

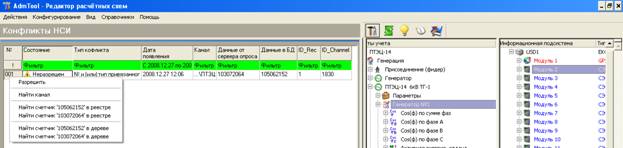

В новом окне «Конфликты НСИ» появилась возможность отслеживать замены счетчиков в системе и корректировать их историю. Если при опросе данных в систему поступает новый номер счетчика, то в системе регистрируется конфликт старого и нового номера. Для устранения конфликта необходимо внести новую запись в «Историю замен счетчиков» в соответствии с «Актом замены счетчика».
3.5 Погрешности измерительных комплексов

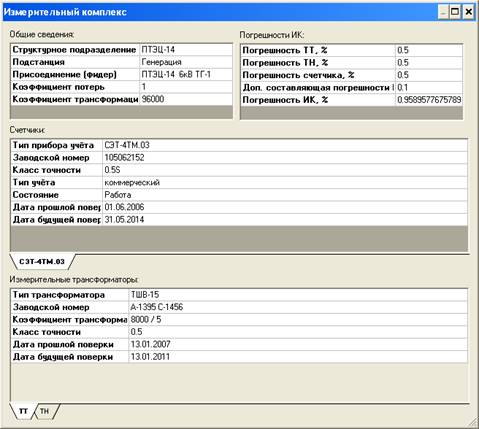

В свойствах присоединения можно получить более полную информацию об измерительном комплексе: место установки, информацию о счетчике и измерительных трансформаторах, расчет полной погрешности с учетом всех нормативных составляющих.

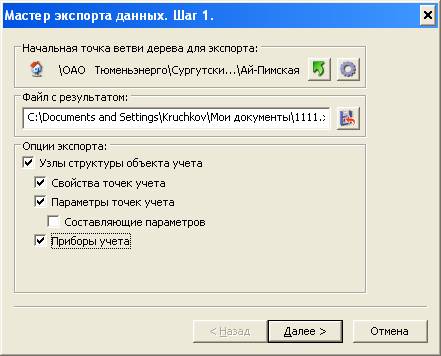

3.6 Копирование ветвей дерева
Данная функция обеспечивает перенос целиком или части структуры объекта учета из одной системы в другую. Структура сохраняется в xml-файле и может быть использована при организации сложных иерархических систем, для создания типовых шаблонов дерева объекта учета, например, подстанции, узла теплоучета и др.
3.7 Журнал изменений структуры объекта и расчетных схем
Полностью переработан «журнал изменений конфигурации системы». Все изменения структуры и свойств объекта учета теперь отображаются в новом окне «История». Позволяет отслеживать от лица какого пользователя и когда были внесены изменения в систему. Обеспечивается сортировка и фильтрация по разным признакам (дата, пользователь, действие, объект).
4. АРМ Энергосфера
4.1 Расширение возможностей интерфейса программы

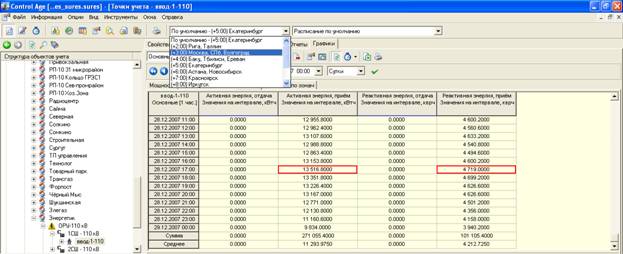

- Вывод данных на указанный часовой пояс (окно Мнемосхемы, окно Отчеты, окно Точки - учета и тд)
- Встроенная Справка,
- Поддержка персонального электронного ключа.
4.2 Замещение данных

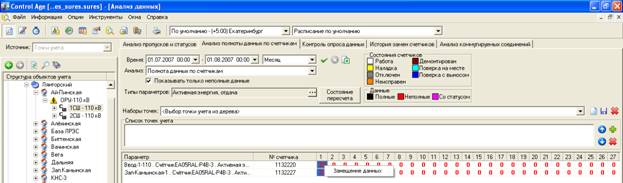

Обеспечивается автоматизированный ввод замещающих данных при отказах систем сбора данных или получении недостоверных значений. Замещение выполняется в окне Анализ данных на указанном пользователем интервале времени по заранее настроенным методам. Методы замещения определяются Администратором системы в Редакторе расчетных схем. Доступны следующие методы:
· среднее значение из базы данных,
· фиксированное значение (расчетный показатель),
· ручной ввод интервальных значений,
· альтернативный источник данных.
5. Новые функции для систем телемеханики (ТМ)

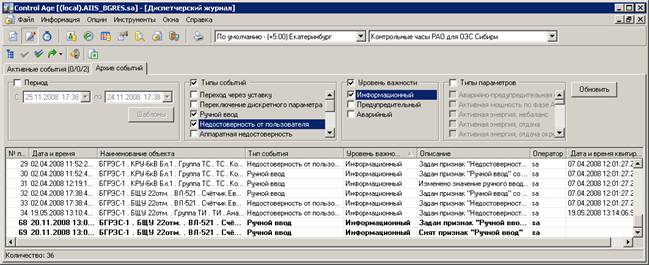

5.1.1 Диспетчерский журнал
Обеспечивает мониторинг и диагностику работоспособности оборудования и программного обеспечения АИИС КУЭ или системы ТМ. Фиксируются события следующих типов:
· Переход через уставку,
· События AlarmService,
· Переключение дискретного параметра,
· Изменение признаков параметра "ручной ввод" и "недостоверность от пользователя",
· Выдача команды телеуправления,
· Отчет о выполнении команды телеуправления,
· Переход на резервный источник данных, возврат на основной.
5.1.2 Окно «Телеметрия»

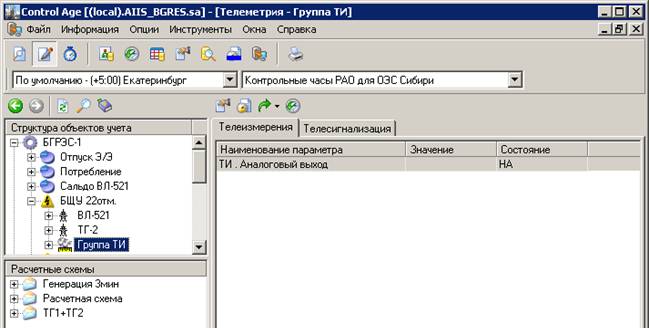

Окно Телеметрия обеспечивает просмотр текущих значений телесигналов и телеизмерений параметров контролируемого объекта в табличном виде.
5.1.3 Окно "Свойства ТС\ТИ и телеуправление"
Обеспечивает просмотр текущего состояния и изменения свойств канала телеизмерения и телесигнализации, а также выполнение команды телеуправления.
|
|
5.1.4 Векторная графика

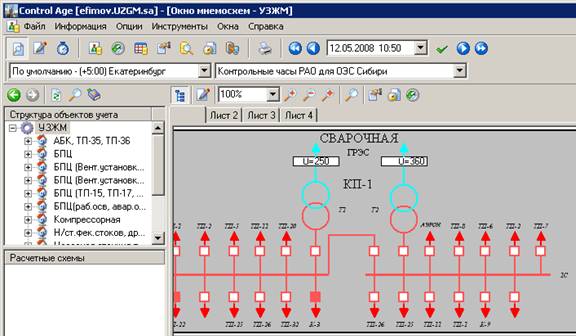

Добавлена возможность создания и редактирования мнемосхем с помощью векторного графического редактора. С помощью векторной графики можно масштабировать (уменьшать\увеличивать) любую область мнемосхемы, обеспечивая более удобный поиск и отображение элементов больших схем.
Редактор векторной графики позволяет создавать мнемосхемы из следующих элементов:
· набора примитивов (электротехническое, тепловое оборудование);
· линий (электрические линии, тепловое оборудование)
· геометрических примитивов (прямоугольник, эллипс, треугольник, линия);
· надписей;
· рисунков.
6. Ручной ввод
В программе «Ручной ввод» добавлены следующие новые функции:
- метод формирования профиля нагрузки по данным типового графика 80050 и показаний счётчика,
- метод "Замещение данных из альтернативного источника",
- поддержка персонального электронного ключа.
7. Электроколлектор
7.1 Расширение поддержки типов внешних модулей
№ | Модули | Производитель |
1 | Альфа А1Т, А1R | ООО "Эльстер-Метроника" |
2 | ЕвроАльфа, АльфаПлюс | ООО "Эльстер-Метроника" |
3 | A1800 new | ООО "Эльстер-Метроника" |
4 | СЭТ-4ТМ.01, СЭТ-4ТМ.02, СЭТ-4ТМ.03 | » |
5 | ПСЧ-4ТМ.05, ПСЧ-3ТМ.05 | » |
6 | ЦЭ6850(М), ЦЭ6823М new | ЭНЕРГОМЕРА» |
7 | CE301, CE303 new | ЭНЕРГОМЕРА» |
8 | Меркурий M230ART, M230ART2 | ООО "Фирма Инкотекс" |
9 | Гран-Электро CC-301 new | Гран-Система-С |
7.2 Расширение функций
Добавлена функция экспорт собранных данных в xls-файл. Функция может быть полезна для предварительного просмотра и анализа полноты данных непосредственно на объекте учета, формирования промежуточных отчетов и т. д.
8. CRQ-интерфейс
Добавлены следующие новые функции:
- поддержка КТС Энергия+ 6.2,
- поддержка БД Энфорс,
- сортировка списка каналов на закладке "Доступ" (через контекстное меню),
- обработка запросов listfiles и delfile.
