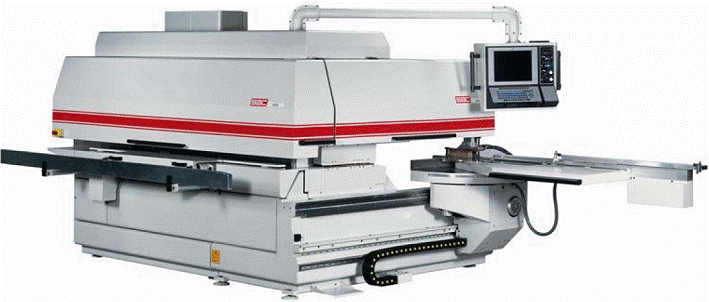

Угловой оконный центр модель «SAC F-4TL»
Смотреть видео |
|
Цена оконного центра SAC (Италия) F 4 TL: 112 310 Евро цена нового.
Есть возможность поставки за 48 000 Евро 2008 г. выпуска (в отличном состоянии) без инструмента.
Новый инструмент на профиль 78 стоит около 19000 Евро, при покупке станка 2008 г. с инструментом 2008 г. выпуска, но в хорошем рабочем состоянии, стоимость будет 50 000 Евро.
С уважением, Пименов Александр 8(905) *****@***com www. *****/
Поставщик: SAC (Италия)
Назначение: угловой оконный центр предназначен для обработки брусковых деталей и рамочных конструкций деревянных окон и дверей в серийном и крупносерийном производстве по изготовлению всех видов окон из массива древесины.
Отличительные особенности:
ü Производительность 40-50 евроокон в смену профиль 78 х82 мм без смены инструмента
ü жидкокристаллический цветной монитор 15 дюймов
ü 1000 рабочих заданий при этом каждое задание имеет 1000 рабочих строк
ü память на 100 видов окон в сборе
ü Программирование и ввод рабочих заданий как с персонального компьютера самого центра так и с компьютера подключенного извне
ü полное программное обеспечение и управление с клавиатуры
ü СNC контроллер перемещения всех шпинделей
(999 положений/шпиндель)
ü Система обратной связи и диагностики станка на мониторе
ü Автоматическая система смазки
ü Полное соответствие нормам безопасности СЕ
ü Суммарная длина шпинделей 1360 мм (опция - 1680 мм)
ü Отсутствие потерь рабочего времени на перенастройку при серийном производстве окон, так как на станке размещается полный комплект инструмента для изготовления всех элементов и обработки створок
ü Смазка всех узлов станка осуществляется автоматически с общего единого портала.
Технические характеристики:
Базовая комплектация | F.4 TL |
I. Шипорезная сторона | |
Шипорезный стол | |
Скорость подачи, изменяемая | 3-10 м/мин |
Скорость возвратной операции | 45 м/мин |
Размер стола, мм | 290х700 |
Мощность двигателя, кВт | 1,1 |
Автоматическое позиционирование антискольного шпинделя | |
Наклонная линейка | +- 60 0 |
Пильный узел | |
Диаметр пильного диска, мм | 400 |
Посадочный диаметр, мм | 30 |
Мощность двигателя, кВт | 3 |
Скорость вращения, об/мин | 3000 |
Горизонтальное перемещение пилы при помощи цифрового контроллера, мм | 130 |
Максимальная высота реза, мм | 90 |
1-й Шипорезный узел | |
Осевое позиционирование | |
Диаметр шпинделя, мм | 50 |
Длина шпинделя, мм | 620 |
Вертикальный подъем шпинделя, мм | 565 |
Скорость вращения, об/мин | 3500 |
Мощность двигателя, кВт | 7,5 (9,25*) |
Автоматический пуск звезда-треугольник | |
Максимальный внешний диаметр устанавливаемого инструмента, мм | 350 |
II. Профилирующая сторона | |
1-й профильный шпиндель | |
Осевое позиционирование | |
Посадочный диаметр, мм | 50 |
Длина шпинделя, мм | 320 |
Вертикальное перемещение шпинделя, мм | 295 |
Мощность двигателя, кВт | 7,5 (9,25*) |
Автоматический пуск звезда-треугольник | |
Скорость вращения, об/мин | 6000 |
Максимальный диаметр инструмента, мм | 110-140 |
Базовый диаметр инструмента, мм | 240 |
R/H+L/H вращение для антискольных операций | |
2-й профильный шпиндель | |
Осевое позиционирование | |
Диаметр шпинделя, мм | 50 |
Длина шпинделя, мм | 320 |
Вертикальное перемещение шпинделя, мм | 295 |
Мощность двигателя, кВт | 7,5 (9,25*) |
Автоматический пуск звезда-треугольник | |
Скорость вращения, об/мин | 6000 |
Максимальный диаметр инструмента, мм | 110-140 |
Базовый диаметр инструмента, мм | 240 |
Узел выборки штапика | |
Диаметр пилы, мм | 200 |
Горизонтальное перемещение пилы | 40 |
Мощность двигателя, кВт | 2,2 |
Скорость вращения, об/мин | 6000 |
III. Система подачи | |
Обрезиненные приводные подающие вальцы | |
Пневматическая настройка рабочего давления | |
Скорость подачи, регулируемая, м/мин | 4-20 |
Мощность двигателя, кВт | 0,75 |
Количество подающих вальцов, шт. | 17 |
Диаметр подающих вальцов, мм | 145 |
Мощность привода вертикального перемещения, кВт | 0,37 |
Контрольная панель, вынесенная отдельно с цифровым табло | |
Гидравлическая станция гидростатической системы | |
Мощность двигателя, кВт | 0,37 |
Производительность насоса, л/мин | 12 |
Емкость станции, литров | 20 |
Емкость аккумулятора, литров | 0,7 |
Соответствие СЕ нормативам | |
Максимальная – минимальная длина заготовок, мм | 3 |
Цена на наиболее популярную комплектацию:
Комплектация «F 4 TL» (00389_300) |
Угловой оконный центр SAC «F 4 TL», включая: Пильный узел Шипорезный узел 620 мм (9 кВт) Профилирующий шпиндель № 1 антискол 320 мм (9 кВт*) Профилирующий шпиндель № 2 320 мм (9 кВт*) Узел выборки штапика Фурнитурный шпиндель 100 мм* Программное обеспечение и инструкции на русском языке |
Цена оконного центра SAC (Италия) F 4 TL: 112 310 Евро цена нового.
Есть возможность поставки за 48 000 Евро 2008 г. выпуска (в отличном состоянии) без инструмента.
Новый инструмент на профиль 78 стоит около 19000 Евро, при покупке станка 2008 г. с инструментом 2008 г. выпуска, но в хорошем рабочем состоянии, стоимость будет 50 000 Евро.
С уважением, Пименов Александр 8(905) *****@***com www. *****/
Видеоролики этого и другого оборудования можно посмотреть перейдя по следующей ссылке:
http://www. *****/video. htm
Описание узлов и механизмов:
Позиционирование заготовки на роликовом столе для продольного фрезерования и шипования. |
Торцевой распил заготовки с ЧПУ. Торцовочная пила перемещается в вертикальной плоскости из верхнего исходного положения в нижнее для торцовки заготовки. Возможность осуществлять обработку заготовок при нарезании шипов и пазов под углом от 0 до ± 60°, а также снизить шум за счет нахождения пилы при исходном положении в ограждении и обеспечить безопасность работы. |
Изготовление паза-гребня при помощи подъемного шпинделя с ЧПУ. |
Шипорезный шпиндель с верхней контр-опорой высотой 620 мм. Уникальная запатентованная система направляющих металл-масло-металл позволяет предоставить Вам пожизненную гарантию на узел вертикального перемещения данного узла. Вертикальное перемещение шпинделя контролируется компьютером по программе с пульта управления. Максимальный диаметр устанавливаемого инструмента до 350 мм. Мощность привода 9,25 кВт. |
Антискольный диск На станке шипорезной стороне станка установлен антискольный деревянный диск, позволяющий исключить сколы на заготовках при выходе фрезы в процессе обработки шипов и пазов шипорезным шпинделем. Различные положения диска позволяют быстро менять профиль обработки шипов и проушин с использованием ЧПУ. |
Автоматическая передача заготовки для продольно-поперечной обработки после прихода каретки в крайнее переднее положение с помощью первых подающих роликов. Позволяет получить высокую точность обработки заготовок. Осуществление операции нарезания шипов и пазов с двух сторон параллельно с операцией профилирования заготовки на профилирующей стороне повышает производительность станка. |
Обгонка оконной створки по внешнему профилю шипорезной стороной. |
Автоматическая передача створки на профилирующую сторону и обгонка оконной створки по внешнему профилю |
Начало обработки следующей створки одновременно с обгонкой по правой стороне предыдущей рамы |
Позиционирование оконной створки на роликовом столе для обгонки по периметру, при этом верхние прижимные ролики обеспечивают абсолютно плавную подачу заготовки |
Первый профильный шпиндель 320 мм, имеет двустороннее вращение и является антискольным. |
Второй профильный шпиндель 320 мм, на профильной стороне, Перемещение всех узлов происходит автоматически и позволяет устанавливать блок из нескольких инструментов с различным профилем для продольного фрезерования заготовок брусков створок и коробок оконных блоков и обработки наружного профиля рамочных конструкций. Вертикальное перемещение блока инструмента в зависимости от профиля задается на пульте управления по программе. |
Узел отрезки штапика После второго профилирующего шпинделя по ходу движения заготовки установлен узел отрезки штапика, который обеспечивает отрезку обработанного штапика при обработке внутреннего профиля заготовок брусков оконных створок. Имеется возможность положения. Позволяет экономить материал и сократить величину съема заготовки при профилировании. |
Фурнитурный шпиндель. Фурнитурный шпиндель (опция) предназначен для выборки пазов под установку фурнитурной планки. |
Автоматическая подача оконной створки с роликового стола для продольного профилирования по внешней стороне створки, при помощи прорезиненных подающих роликов малого диаметра с минимальным расстоянием между роликами позволяет обрабатывать заготовки малой длины. Привод осуществляется при помощи карданного вала. Прижим роликов к заготовке осуществляется пневмоцилиндрами с возможностью плавного регулирования усилия прижима. Скорость подачи регулируется бесступенчато, что позволяет эффективно работать на различных величинах съема при профилировании. |
Пульт управления с контролем всех функций при помощи PC и SPS. 1000 рабочих заданий при этом каждое задание имеет 1000 рабочих строк Также возможен ввод данных с гибкого диска. Управление обслуживанием на русском языке, с использованием как имеющих программ, так и созданных оператором в процессе обучения нашими техническими специалистами. При смене вида заготовки или операции оператору достаточно только выбрать какое действие он планирует осуществлять, и станок автоматически настроит все группы инструмента надлежащим образом. |
Боковая базовая линейка установлена параллельно неподвижным направляющим линейкам на плоскости рабочего стола профилирующего участка. Надежное базирование брусковых заготовок при профилировании к боковой линейке и полностью исключен отжим заготовок от инструмента, для гарантии высокого качества и точности обрабатываемых профилей. |
Ручной прижим по длине заготовки с системой визуального контроля настройки, в качестве дополнительной опции станок может быть оснащен прижимом с ЧПУ |
Наклонный роликовый стол с поворотом на +/- 600 . Использование данной функции позволяет изготавливать шипы на заготовках под различными углами для производства арочных окон. Для обгонки по профилю собранного арочного окна рекомендуется использовать обрабатывающий центр Rover или станок Arcom-1000 |
Простая и быстрая замена инструмента |
SAC работает для своих клиентов по всему миру и разговаривает с каждым из них на его языке. Все программное обеспечение компьютеров угловых оконных центров, инструкции и руководства на оборудование, поставляемое уважаемым российским клиентам, выполнено на русском языке и соответствует нормативам ГОСТа РФ
