Усилитель мощности широкополосный УМШ-34

УСИЛИТЕЛЬ МОЩНОСТИ

ШИРОКОПОЛОСНЫЙ

УМШ-34

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

КПО 100.00.00.000 РЭ

Настоящее руководство по эксплуатации (РЭ) предназначено для ознакомления обслуживающего персонала с техническими характеристиками, устройством и принципом работы усилителя мощности широкополосного УМШ-34 (далее по тексту - прибор) и содержит технические требования по правилам его эксплуатации, транспортирования, хранения, а также сведения о маркировке и упаковке.

1 Общие сведения о приборе

1.1 Усилитель мощности широкополосный УМШ-34 с регулируемым коэффициентом усиления, (далее по тексту – прибор) предназначен для работы в составе аппаратуры высокочастотных каналов связи и передачи данных информационных структур, а также технического обслуживания и ремонта аппаратуры РЗ и ПА (АВЗК-80, АКПА или аналогичной).

1.2 Техническое обслуживание и ремонт аппаратуры вч-связи и передачи данных с помощью прибора УМШ-34 может выполняться в условиях ремонтных мастерских или непосредственно на месте эксплуатации. Перед работой с прибором УМШ-34 необходимо внимательно ознакомиться с документацией, поставляемой в комплекте.

2 Нормативные ссылки

ГОСТ 22 2Средства измерений электрических и магнитных величин. Общие технические условия.

ГОСТ 15 150-69 Машины, приборы и другие технические изделия. Исполнения для различных климатических районов, категории, условия эксплуатации. хранения и транспортирования в части воздействия климатических факторов внешней среды.

3 Требования безопасности

3.1 В объеме требований безопасности, предъявляемых к средствам измерений, прибор соответствует ГОСТ , ГОСТ Р в части, относящейся к данному изделию. На передней панели прибора выполнены четыре отверстия для подключения защитного заземления корпуса или для монтажа в заземленный шкаф.

3.2 В части степени защиты от проникновения твердых предметов, включая защиту людей от доступа к опасным частям изделий, а также защиты от проникновения воды, прибор соответствует индексу IP 21 по ГОСТ , и предназначен для применения в жилых, коммерческих и производственных зонах с малым энергопотреблением без ограничений.

4 Описание прибора и принципов его работы

4.1 Назначение

4.1.1 Усилитель мощности широкополосный УМШ-34 с регулируемым коэффициентом усиления (далее по тексту – прибор), предназначен для работы в составе аппаратуры высокочастотных каналов связи и передачи данных информационных структур, а также технического обслуживания и ремонта аппаратуры РЗ и ПА.

4.1.2 Вид климатического исполнения прибора УМШ-34 УХЛ 3.1 по ГОСТ 15

4.1.3 Рабочие условия применения прибора УМШ-34 по климатическим и механическим воздействиям соответствуют ГОСТ для группы 3.

Рабочие условия применения: температура воздуха от +5 до +40оС, давление атмосферы 70-106,7 кПа (537-800 мм рт. ст.) и относительная влажность воздуха 90% при 25оС.

4.2 Состав прибора

Прибор поставляется в комплекте согласно таблице 1.

Таблица 1

Наименование	Обозначение	Кол., шт
1. Усилитель мощности широкополосный УМШ-34	КПО100.00.00.000	1
2. Кабель питания	КПО100.11.00.000	1
3. Паспорт	КПО100.00.00.000 ПС	1
4. Руководство по эксплуатации	КПО100.00.00.000 РЭ	1
5. Паспорт	КПО 100.00.00.000 ПС	1
6. Транспортная тара	КПО100.15.00.000	1

4.3 Технические характеристики

Усилитель мощности широкополосный УМШ-34 имеет следующие технические характеристики:

4.3.1 Диапазон частот выходного сигнала 50кГц…1600 кГц;

4.3.2 Максимальный уровень синусоидального

входного сигнала +3 дБ;

4.3.3 Минимальный уровень входного сигнала -6 дБ;

(Для режима адаптации к нагрузке)

4.3.4 Номинальный уровень синусоидального

выходного сигнала, при R=75 Ом,

Uвх = -3 дБ и fген = 500 кГц 34 дБ(20Вт);

4.3.5 Максимальный уровень синусоидального

выходного сигнала, при R=75 Ом,

Uвх = -3 дБ и fген = 500 кГц 37 дБ(40Вт);

4.3.5 Коэффициент усиления, не менее 43 дБ;

4.3.6 Неравномерность АЧХ в диапазоне частот

50кГц…1600 кГц, не более 0.5 дБ;

4.3.7 Коэффициент гармоник выходного сигнала

при fген = 100 кГц, не более 1.0 %;

4.3.8 Дискретность отображения уровней входного

и выходного сигнала, дБ 0,1;

4.3.9 Дискретность отображения частоты сигнала,

Гц (опционально) 1;

4.3.10 Дискретность отображения уровня выходной

мощности, Вт 0,1;

4.3.11 Дискретность настройки на линию(50-150 Ом) 28%;

4.3.12 Время настройки на линию (В режиме настойки),

не более 120сек;

4.3.13 Гарантированное время памяти настроечных данных

при выключенном питании, Лет не менее 5;

4.3.14 Условия срабатывания защиты (С индикацией

на индикаторе и, или Звуковой сигнализацией):

По значительному отклонению входной частоты от заданной (опционально);

Превышение выходного тока

Превышение выходной мощности

Превышение температуры внутри корпуса выше 65С

Неисправность выходного каскада усилителя.

Питание прибора осуществляется от сети переменного тока 220 В ± 10% с частотой 50 Гц ± 10%. Максимальная потребляемая мощность: 180 Вт.

4.3.15 Рабочие условия применения: температура воздуха от +5 до +40 оС, при атмосферном давлении 70-106,7 кПа (537-800 мм рт. ст.) и относительной влажности воздуха 90% при 25оС.

4.3.16 Условия хранения и транспортирования прибора в части воздействия климатических факторов определяются в соответствии с ГОСТ , как нахождение прибора на складах в упаковке предприятия-изготовителя при температуре воздуха от 0 до +40 °С, относительной влажности воздуха 80 % при +35 0С и атмосферном давлениикПа ( мм рт. ст.).

4.3.17 Предельные условия транспортирования прибора в части механических воздействий определяются ГОСТ , группа 3.

4.3.18 Габаритные размеры прибора мм, не более 320*485*145

4.3.19 Вес прибора кг, не более 8кг

Примечание: уровню 0 дБ соответствует действующее значение переменного напряжения 0,775 В.

4.4 Устройство и работа прибора

Блок сетевого фильтра с клавишей “1/0”и держателем предохранителя, алфавитно-цифровой индикатор, сигнальные разъемы “Входа”, “Выхода” и “Прием”, расположенные на передней панели прибора, клавиатура задания выходных параметров входного сигнала. Все отклонения от нормальной работы индицируются в нижней (четвертой) строке индикатора с указанием параметра.

Разъем подключения питания и держатель предохранителя «3А» и клавиша “1/0” расположены на задней панели прибора. Органы управления, индикации и разъемы, расположенные на лицевой панели прибора, показаны на рисунке 1.

Блок сетевого фильтра с включателем и предохранителем расположен на задней панели прибора.

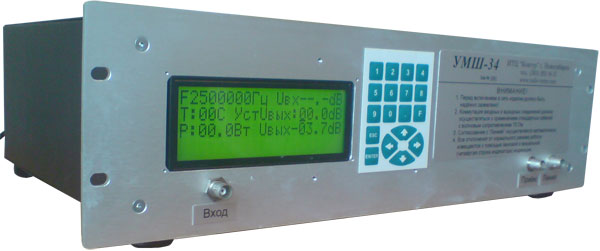

Рисунок 1. Внешний вид передней панели прибора.

4.4.2 Структурная схема прибора УМШ-34 показана на рисунке 2.

В структурную схему УМШ-34 входят следующие функциональные узлы:

1. Буфер с усилением +10 дБ;

Цифровой потенциометр на 256 положений; Предварительный усилитель с коэффициентом усиления 20 дБ; Оконечный усилитель с коэффициентом усиления 17 dB; Трансформатор Согласующий с устройством дискретного изменения коэффициента трансформации; Линейный фильтр; Трансформатор Выходной; Токовый детектор; Детектор напряжения; Частотомер (опционально); Микроконвертер; Детектор напряжения; Клавиатура; Алфавитно-цифровой индикатор; Управляемый источник питания.

4.4.3 Описание работы функциональных узлов прибора УМШ-34.

Входной сигнал синусоидальной формы через разъем «ВХОД» поступает на входной каскад и усиливается в два раза (каскад 1). Входное сопротивление каскада 1 составляет около 300 Ом. С него сигнал поступает: на детектор входного напряжения (каскад 12), на частотомер (каскад 10), на цифровой потенциометр (каскад 2), обеспечивающий необходимое усиление сигнала при заданном значении выходного уровня, устанавливаемого с помощью клавиатуры. Далее сигнал поступает на каскад предварительного усиления на 20dB (каскад 3), нагрузкой которого является вход оконечного каскада усилителя (каскад 4).Для защиты выходного каскада усилителя от скачкообразных изменений выходного напряжения, приходящих с линии применен газовый разрядник. С выхода оконечного каскада сигнал поступает:

На детекторы тока и напряжения (соответственно каскад 8 и каскад 9); на согласующий трансформатор (каскад 5), который в зависимости от выходного тока (сопротивления нагрузки) , изменяет коэффициент передачи тока в нагрузку с дискретностью 20%(только один раз после режима «Настройка на Rвых»). Вход в режим настройки осуществляется путем нажатия клавиши «ESC», при этом на вход прибора необходимо подавать сигнал Максимального уровня! После режима «Настройка на Rвых» необходимо ввести Выходной уровень и нажать клавишу «ENTER»; при этом данные запоминаются. Таким образом стремится поддержать заданную выходную мощность. Нагрузкой каскада согласующего трансформатора является линейный фильтр (каскад 6), настроенный на частоту передачи. Через него энергия попадает на Выходной Трансформатор (каскад 7), а затем в линию.

Для обеспечения работы всех узлов используется два независимых импульсных источника питания (каскад 15), один из которых управляется (Питание выходного каскада).

Режимы работы всех узлов прибора находятся под контролем и управлением микропроцессора, который преобразует данные, анализирует, рассчитывает и управляет прибором. В приборе применён микроконвертер типа ADUC 812.

Рисунок 2. Структурная схема прибора УМШ-34.

Оконечный усилитель с фиксированным коэффициентом усиления 17 dB (каскад 4), имеет в своем составе защиту от короткого замыкания на выходе, а также защиту усилителя от перегрузки по току.

Для визуального контроля работы прибора служит четырехстрочный индикатор (каскад 14), а для управления – пленочная клавиатура (каскад 13).

5 Подготовка прибора к работе

5.1 При получении прибора УМШ-34 со склада следует убедиться в целостности упаковки. Распаковать изделие и проверить комплектность поставки согласно эксплуатационной документации (паспорта или упаковочного листа). Провести внешний осмотр прибора и убедиться в отсутствии механических повреждений и сохранности пломб.

5.2 Если прибор находился в климатических условиях, не соответствующим нормальным условиям применения, его необходимо выдержать не менее 2 ч в нормальных условиях применения.

5.3 Перед началом работы следует изучить настоящее РЭ, а также ознакомиться с расположением и назначением органов управления и индикации, разъемов.

5.4 Разместить прибор УМШ-34 на рабочем месте, обеспечив удобство работы и условия естественной вентиляции.

5.5 Надежно заземлить прибор.

5.6 Убедиться, что тумблер включения питания находится в исходном (выключенном) положении.

5.7 Подключить прибор к сети электропитания 220В, 50Гц.

5.8 Подключить нагрузку и источник сигнала.

5.9 Нажать тумблер включения питания.

5.10 Через 5 минут (время выхода в рабочий режим) прибор готов к работе.

6 Управление прибором и порядок работы

6.1 Размещение и включение прибора УМШ-34.

6.1.1 Разместить прибор УМШ-34 на рабочем месте, обеспечив доступ ко всем разъемам и клеммам, а также удобство работы и условия естественной вентиляции. Подключить клемму заземления на передней панели прибора к шине защитного заземления.

Запрещается размещать прибор на отдельных листах или пачках бумаги, полиэтиленовых пакетах и других материалах, перекрывающих окно вентилятора, находящееся на нижней крышке прибора.

6.1.2 Подключить прибор кабелем к сети электропитания 220В 50Гц.

6.1.3 Подключить сигнальные кабели к соответствующим входам и выходам прибора и применяемого оборудования.

6.1.4 Нажать тумблер включения питания. Через 5 минут (время, необходимое для выхода прибора в рабочий режим) прибор готов к работе.

6.1.5 Перед эксплуатацией необходимо адаптировать прибор путем выбора настроечного

Режима (клавиша «ESC», при максимальном уровне входного сигнала) в диапазоне 6дБ-0дБ..

6.1.6 С помощью клавиатуры установить желаемый уровень выходного напряжения,

Нажать кнопку «Enter».При вводе цифры будет слышен отчетливый своеобразный тон.

Примечание:

1. При сопротивлении нагрузки менее 50 Ом (Rвых <50Ом) прибор блокирует прохождение выходного сигнала.

2. Если ввод не возможен - дождитесь окончания отработки условия или выключите питание прибора.

3. При срабатывании токовой Защиты слышен характерный тон до окончания обработки этого условия, при этом уровень выходного напряжения каждый раз уменьшается на 0,1-1 дБ. Восстановить установленный уровень можно путем нажатия на кнопку «Enter» (при максимальном входном сигнале).

4. При защите по температуре (65 С) уровень выходной мощности автоматически уменьшается до уровня 30дБ. Восстановить установленный уровень можно путем нажатия на кнопку «Enter» (при максимальном входном сигнале).

5. При пропадании питающего напряжения и его подачей вновь будут загружены данные последней адаптации прибора.

Не допускается применения усилий к нажатию кнопок на клавиатуре более 0,5кГ.

Не допускается перекоммутация кабелей при включенных электронных приборах.

6.2 Возможные неисправности и методы их устранения.

Возможные неисправности и методы их устранения приведены в таблице 1.

Внешние проявления неисправности	Вероятная причина	Метод устранения
1. При включении питания индикатор не загорается, прибор не включается.	1. Отсутствие питания 220В на входе прибора УМШ-Неисправность тумблера включения питания.	1. Проверить и заменить предохранитель 3А. 2. Проверить цепи питания прибора и тумблер включения питания.
2. При включении питания индикатор светится, в четвертой строке надпись: «Неисправен усилитель» .	1.Выход из строя транзисторов выходного каскада усилителя. 2. Неисправен прибор УМШ-34.	Замена транзисторов выходного каскада.

6. 3 Независимая работа прибора УМШ-34 или совместно с другим электронным оборудованием.

Прибор УМШ-34 обеспечивает независимую работу в условиях, оговоренных в настоящем Руководстве по эксплуатации, или совместно с другим электронным оборудованием, технические характеристики которого совместимы с характеристиками прибора УМШ-34.

Запрещается подключение к прибору УМШ-34 электродвигателей и прочего оборудования, не относящегося к классу электронных приборов.

7 Проверка прибора

Проверка прибора производится согласно методики проверки на усилитель мощности широкополосныйУМШ-34, приведенной в приложении 1.

8 Хранение и транспортирование

8.1 Условия хранения и транспортирования прибора в части воздействия климатических факторов определяются ГОСТ , как нахождение прибора на складах в упаковке предприятия-изготовителя при температуре воздуха от 0 до +40 °С, относительной влажности воздуха 80 % при +35 0С и атмосферном давлениикПа ( мм рт. ст.).

8.2 Предельные условия транспортирования прибора в части механических воздействий определяются ГОСТ , группа 3.

9 Упаковка, маркировка и пломбирование

9.1 Прибор УМШ-34 упаковывается в герметичный целлофановый пакет и укладывается в индивидуальную тару вместе с технической документацией и соединительными кабелями.

9.2 Маркировочная табличка прибора УМШ-34 размещается на задней панели и содержит:

- наименование изделия;

- товарный знак;

- порядковый номер по системе нумерации предприятия – изготовителя;

Пломба расположена на задней стенке прибора. Нарушение пломбы обслуживающему персоналу запрещено.

Приложение 1. Методика проверки усилителя мощности широкополосного УМШ-34

Настоящая методика проверки распространяется на усилитель мощности широкополосный УМШ-34 (далее – прибор) и устанавливает методику и средства первичной и периодической проверок в соответствии с действующей технической документацией.

Проверку проводят для установления пригодности прибора к применению:

- первичную, проводимую при выпуске прибора в обращение из производства и ремонта;

- периодическую, проводимую при эксплуатации;

- внеочередную, проводимую в установленном порядке, в частности, при утере документов на проверку; после длительного хранения в условиях, когда необходимо удостовериться в исправности прибора.

Межпроверочный интервал – 1 год.

Метрологические характеристики прибора приведены в приложении А.

1 Операции поверки

1.1 При проведении проверки должны быть выполнены операции, приведенные в таблице 1.

Таблица 1

Наименование операции	Номер пункта НД по поверке	Проведение операции
Первич- ной проверке	Периоди-ческой проверке
1 Внешний осмотр	6.1	да	да
2 Опробование	6.2	да	да
3 Определение метрологических характеристик:
3.1 Определение абсолютной погрешности установки выходного напряжения	6.3.1	да	да
3.2 Определение относительной погрешности коэффициента нелинейных искажений (КНИ) переменного напряжения	6.3.2	да	да

1.2 Если при проведении той или иной операции проверки получен отрицательный результат, дальнейшая поверка прекращается.

2 Средства поверки

2.1 При проведении проверки должны быть применены средства измерений и вспомогательное оборудование, указанные в таблице 2.

Таблица 2

Номер пункта методики поверки	Наименование, тип, марка эталонного средства измерений или вспомогательного оборудования	Основные технические и (или) метрологические характеристики
1	2	3
6.3.1	Генератор сигналов низкочастотный Г3-112/1	Выходное напряжение 0 ÷ 10 В. Диапазон частоты от 10 Гц до 10 МГц. Основная погрешность установки частоты δосн = ± (2 + 30/ fн)% в диапазоне 10 Гц ÷ 1,0 МГц и δосн = ± 3% в диап. 1,0 МГц ÷ 10 МГц.
6.3.1	Милливольтметр цифровой широкополосный В3-59	Пределы измерямых значений напряжений 0,265 мВ ÷ 300 В. Диапазон частот измерямых значений напряжений с пробником и делителем напряжений ДН-527 от 10 Гц до 100 МГц. Основная погрешность измерения напряжений δосн = ± [1,5 + 0,5(Uк/ Uх -1)] % в диапазоне 45 Гц ÷ 10 МГц; δосн = ± [0,4 + 0,015(Uк - Uх )] % в диапазоне 45 Гц ÷ 10 МГц с делителем напряжений ДН-527.
6.3.2	Генератор сигналов низкочастотный Г3-112/1 Измеритель нелинейных искажений С6-12	Выходное напряжение 0 ÷ 15 В. Диапазон частоты от 10 Гц до 10 МГц. Основная погрешность установки частоты δосн = ± (2 + 30/ fн)% в диапазоне 10 Гц ÷ 1,0 МГц и δосн = ± 3% в диапазоне 1,0 МГц ÷ 10 МГц. Диапазон измерения КНИ 0,03 ÷ 100 %. Δабс = ± (0,05 Кг + 0,02), %, где Кг – показания прибора.

2.2 Допускается применение других средств проверки, не приведенных в таблице 2, но допущенных к применению в Российской Федерации в установленном порядке, класс точности и характеристики которых не хуже указанных.

2.3 Все средства измерений, указанные в таблице 2, должны быть поверены в установленном порядке и иметь действующие свидетельства о поверке.

3 Требования безопасности

3.1 К проверке прибора допускаются лица, прошедшие инструктаж по технике безопасности при работе с радиоизмерительными приборами.

3.2 Перед включением прибора должно быть проверено соответствие напряжения питания рабочему напряжению УМШ-34.

3.3 При проведении проверки должны соблюдаться требования безопасности, изложенные в эксплуатационной документации на средства измерений.

3.4 ЗАПРЕЩАЕТСЯ перекоммутация кабелей при включенных приборах.

4 Условия проверки

4.1 При проведении поверки должны быть соблюдены следующие условия:

- температура окружающего воздуха, °С ……………………… 20 ± 5;

- относительная влажность воздуха, % …………………….. 50 ÷ 80;

- атмосферное давление, кПа (мм рт. ст) …………… .. 86,6 ¸ 106,7 (650 ¸ 795);

- напряжение питания, В ……………………….………………. 220 ± 22;

- частота напряжения питания, Гц …………………….……….. 50 ± 0,5.

Напряжение сети 220В должно быть устойчивым и свободным от скачков.

5 Подготовка к проверке

5.1 Перед проведением проверки приборов должны быть выполнены следующие подготовительные работы:

1) поверяемые приборы и средства проверки должны быть выдержаны в течение 2 ч в помещении, где проводят поверку, в условиях, указанных в 4.1;

2) средства проверки должны быть подготовлены согласно требованиям эксплуатационной документации на них;

3) проверяемые приборы должны быть подготовлены к работе в соответствии с руководством по эксплуатации на них.

6 Проведение проверки

6.1 Внешний осмотр

6.1.1 При проведении внешнего осмотра следует убедиться в полной комплектности прибора УМШ-34 согласно паспорту.

6.1.2 Проверить соответствие маркировки согласно эксплуатационной документации на прибор.

6.1.3 Проверить отсутствие внешних повреждений и загрязнений, влияющих на работоспособность прибора.

6.1.4 Проверить исправность органов управления и настройки (кнопки, тумблеры и т. п.).

6.1.5 Прибор не допускается к проверке, если обнаружены внешние повреждения.

6.2 Опробование

6.2.1 При опробовании проверяют работоспособность прибора УМШ-34, для чего необходимо выполнить следующие операции:

1) Убедиться, что тумблер включения питания находится в исходном (выключенном) положении.

2) Подключить прибор к сети 220В 50 Гц.

3) Подсоединить прибор к источнику сигнала и нагрузке согласно схеме, приведенной на рисунке 1.

4) Включить тумблер питания.

5) Через 5 минут (время выхода в рабочий режим) прибор готов к работе.

Рисунок 1

6.3 Определение метрологических характеристик

6.3.1 Определение абсолютной погрешности неравномерности установки выходного напряжения в диапазоне частот 50 кГц…1600 кГц проводят по схеме, приведенной на рисунке 2.

Рисунок 2

6.3.1.1 Собрать схему.

6.3.1.2 Измерение уровня выходного напряжения выполняют с помощью милливольтметра цифрового широкополосного В3-59 для переменного напряжения частотой 0.300 кГц…1600 кГц.

6.3.1.3 На генераторе Г3-112/1 в соответствии с эксплуатационной документацией на него установить:

- уровень напряжения, равный минус 20 дБ;

- частоту, равную 0,5 кГц;

- генерация частоты – непрерывная.

6.3.1.4 Подать напряжение минус 20 дБ с генератора Г3-112/1 на милливольтметр широкополосный В3-59.

6.3.1.5 Произвести измерение милливольтметром широкополосным В3-59 входного сигнала напряжением минус 20 дБ в соответствии с эксплуатационной документацией на него.

6.3.1.6 На приборе УМШ-34 произвести подключение выхода генератора Г3-112/1 к разъему "Вход".

6.3.1.7 Измерить уровень выходного напряжения прибора УМШ-34 милливольтметром широкополосным В3-59 в соответствии с эксплуатационной документацией на него.

6.3.1.8 Абсолютную погрешность установки уровня выходного напряжения (Uвых) определяют по формуле:

Δабс = (Uвх ∙ Кфик – Uвых изм), дБ

где Uвх – установленное значение уровня напряжения на входе прибора, дБ;

Кфик – фиксированный коэффициент усиления прибора;

Uвых изм – измеренное значение уровня выходного напряжения милливольтметром широкополосным В3-59, дБ.

6.3.1.9 Измерение повторить в соответствии с 6.3.2.3 ÷ 6.3.2.8, устанавливая последовательно частоту на генераторе Г3-и 1500 кГц.

6.3.1.10 Измерение повторить в соответствии с 6.3.2.3 ÷ 6.3.2.9, устанавливая уровень напряжения на генераторе Г3-112 0 дБ.

Результаты измерений считаются удовлетворительными, если абсолютная погрешность измеренного уровня выходного напряжения не превышает значения, рассчитанного по формуле:

Δабс = ± [0.2 + (Uвых уст / 100)], дБ.

6.3.2 Определение относительной погрешности коэффициента нелинейных искажений (КНИ) переменного напряжения проводят по схеме, приведенной на рисунке 3.

Рисунок 3

6.3.2.1 Собрать схему.

6.3.2.2 На приборе УМШ-34 произвести подключение выхода смесителя сигналов генераторов Г3-112/1 (Г1, Г2) к разъему "Вход".

6.3.2.3 На генераторе Г3-112/1 (Г1) установить:

- частоту Fнч, равную 1 кГц;

- выходное напряжение Uвх, равное 0 дБ.

6.3.2.4 Изменяя напряжение на выходе генератора Г3-112/1 (Г2), добиться показания значения КНИ на входе прибора УМШ-34 с помощью измерителя С6-12, равное 0,5 %.

6.3.2.5 Измерить значение КНИ на выходе прибора УМШ-34 с помощью измерителя

С6-12.

6.3.2.6 Относительную погрешность коэффициента нелинейных искажений (КНИ) определяют по формуле:

δотн = ± [(КНИвых – КНИвх) / КНИвх ] · 100, %

где КНИвх – измеренное на входе прибора УМШ-34 измерителем С6-12 значение КНИ, %;

КНИвых – измеренное на выходе прибора УМШ-34 измерителем С6-12 значение КНИ, %.

6.3.2.7 Измерение повторить в соответствии с 6.3.11.2 ÷ 6.3.11.6, устанавливая с помощью измерителя С6-12 значения КНИ на входе прибора УМШ-34 0,1 %; 1,0 %.

6.3.2.8 Измерение повторить в соответствии с 6.3.11.2 ÷ 6.3.11.7, устанавливая на генераторе Г3-112/1 (Г1) значение частоты (Fнч), равное 100 кГц.

Результаты измерений считаются удовлетворительными, если коэффициент нелинейных искажений (КНИ) не превышает следующего значения:

δотн = ± 0,5 %.

приложение а

(справочное)

Метрологические характеристики прибора УМШ-34

Наименование характеристики, единица измерения	Параметр	Пределы допускаемой погрешности
1 Неравномерность АЧХ в диапазоне частот 0.300 кГц…1600 кГц, дБ	0,5 не более	Δабс = (Uвх ∙ Кпост – Uвых изм), дБ, где Uвх – установленное значение уровня входного напряжения на приборе, дБ; Кпост – фиксированный коэффициент усиления, равный 30 дБ; Uвых изм – измеренное значение уровня выходного напряжения милливольтметром широкополосным В3-59, дБ.
2 Коэффициент нелинейных искажений (КНИ) выходного напряжения, %.	1, не более	δотн = ± [(КНИвых – КНИвх) / КНИвх ] · 100, % где КНИвх – измеренное на входе прибора УМШ-34 измерителем С6-12 значение КНИ, %; КНИвых – измеренное на выходе прибора УМШ-34 измерителем С6-12 значение КНИ, %.
