СОДЕРЖАНИЕ
1 | ОПЕРАЦИИ ПОВЕРКИ……………………………………………… | 3 |
2 | СРЕДСТВА ПОВЕРКИ……………………………………………… | 4 |
3 | УСЛОВИЯ ПОВЕРКИ И ПОДГОТОВКА К НЕЙ………………… | 4 |
4 | ПРОВЕДЕНИЯ ПОВЕРКИ…………………………………………… | 5 |
5 | ОФОРМЛЕНИЕ РЕЗЕЛЬТАТОВ ПОВЕРКИ……………………… | 9 |
ПРИЛОЖЕНИЕ А Схема электрического соединения ЛВ-4Т ……………………… | 10 |
Настоящая инструкция распространяется на счетчик воды 4-х тарифный электронный ЛВ-4Т (далее по тексту – счетчик) и устанавливает методику его первичной и периодической поверки.
Межповерочный интервал – не более 3 лет.
1 ОПЕРАЦИИ ПОВЕРКИ
1.1 При проведении поверки должны быть выполнены операции, указанные в таблице 1.
Таблица 1- Операции поверки
Наименование испытаний | Номер пункта методики | Вид поверки | ||
первичная | периодическая | |||
1 | Проверка комплектности, маркировки и внешнего вида | 4.1.1 | + | + |
2 | Проверка общих требований безопасности, пожарной безопасности и охраны окружающей среды | 4.1.2 | + | - |
3 | Проверка герметичности счетчика | 4.2.1 | + | + |
4 | Проверка функционирования вычислителя | 4.2.2 | + | + |
5 | Контроль относительной погрешности и класса счетчика при измерении объема воды | 4.3.1 | + | + |
6 | Проверка диапазона и абсолютной погрешности счетчика при измерении температуры | 4.3.2 | + | + |
Примечания:
1. Знак “+” означает, что испытания проводят, знак “-“ означает, что испытания не проводят.
2. В обоснованных случаях последовательность проведения испытаний может быть изменена.
1.2 Проверку требований безопасности (п.2 таблицы 1) при выпуске из производства допускается производить на стадии приемо-сдаточных испытаний.
1.3 При отрицательных результатах одной из операций поверки дальнейшая поверка счетчика прекращается.
2 СРЕДСТВА ПОВЕРКИ
При проведении поверки должны быть применены средства поверки, указанные в таблице 2.
Таблица 2 - Перечень оборудования, приборов и инструментов, необходимых для контроля счетчика
Наименование оборудования | Краткая характеристика | № пункта инструкции |
Гидравлический пресс | Со статическим давлением до 2 МПа | 4.2.1 |
Манометр показывающий | Диапазон измерений от 0 - 2,5 МПа Класс 1 | 4.2.1 |
Проливная установка | Диапазон расходов от 0,01 до 20 м3/ч погрешность при измерении объема ± 0,5 % | 4.3.1 |
Термостат ТС-16А | При температуре 99оС стабильность поддержания температуры в статическом тепловом режиме +0,25оС | 4.3.2, 4.3.3 |
Термометр стеклянный ртутный образцовый | 0…+50oC с ценой деления 0,1оС | 4.3.2, 4.3.3 |
Термометр стеклянный ртутный образцовый | +50…+100oC с ценой деления 0,1оС | 4.3.2, 4.3.3 |
Примечание. Допускается применение другого оборудования, приборов и инструментов с характеристиками не хуже, чем у приведенных выше.
3 УСЛОВИЯ ПОВЕРКИ И ПОДГОТОВКА К НЕЙ
3.1 При проведении поверки должны быть соблюдены следующие условия:
- температура окружающего воздуха – (20 ± 5) оС;
- относительная влажность воздуха не более – 80 %;
- напряжение питания – (220 +В;
- частота питающей сети – (50 ± 1) Гц;
- температура воды при проливке – от 5 оС до 30 оС;
3.2 Применяемые при проведении поверки средства измерительной техники должны быть поверены или метрологически аттестованы в установленном порядке.
3.3 Перед проведением поверки счетчик и применяемые средства поверки подготовить к работе в соответствии с их эксплуатационной документацией.
3.4 При проведении поверки должны соблюдаться правила безопасности, приведенные в эксплуатационной документации на счетчик и применяемые средства поверки.
4 ПРОВЕДЕНИЕ ПОВЕРКИ
4.1 Внешний осмотр
4.1.1 При проведении внешнего осмотра должно быть установлено соответствие счетчика следующим требованиям:
- комплектность должна соответствовать эксплуатационной документации;
- составные части счетчика и изоляция соединительных кабелей не должны иметь механических повреждений;
- маркировка составных частей счетчика должна быть четкой;
- пломбы составных частей счетчика не должны быть нарушены.
Примечание: Комплектность счетчика проверяется только при выпуске из производства, а целостность пломб – только при периодической поверке.
4.1.2 Проверка общих требований безопасности и пожарной безопасности производится путем проверки конструкции счетчика на соответствие требованиям ГОСТ 12.2.003 и ГОСТ 12.1.004.
Проверка выполнения требований охраны окружающей среды производится при осуществлении контроля технологического процесса изготовления счетчика.
Результаты проверки считаются положительными, если счетчик соответствует требованиям ГОСТ 12.2.003, ГОСТ 12.1.004, ГОСТ 12.3.002, ГОСТ12.1.005 и ГОСТ 23511.
4.2 Опробование
4.2.1 Проверка герметичности счетчика.
Герметичность счетчика проверяют созданием гидравлическим прессом в рабочей полости преобразователей расхода ПРХ и ПРГ давления 1,6 МПа. Избыточное давление в рабочей полости преобразователей расхода контролируется манометром.
Результат проверки считается положительными, если после выдержки в течение 15 мин. в местах соединений и на корпусе ПРХ и ПРГ не наблюдалось отпотевание, каплепадение или течи воды, а показания манометра оставались неизменными.
4.2.2 Проверка функционирования счетчика.
Проверка возможности вывода измеряемых величин, разрядности, емкости и цены наименьшего разряда счетчика производится визуальным путем.
Результат проверки считается положительными, если номенклатура выводимых измеряемых величин, разрядность, емкость и цена наименьшего разряда счетчика соответствуют требованиям эксплуатационной документации.
4.3 Проверка метрологических характеристик
4.3.1 Контроль относительной погрешности и класса счетчика при измерении объема воды.
Контроль относительной погрешности счетчика при измерении объема воды производится на проливной установке сравнением результатов измерения одного и того же объема воды поверяемым счетчиком и образцовой мерой вместимости поверочной установки.
Объем воды, подаваемый на счетчики от установки, в литрах, при соответствующих объемных расходах должен быть не менее значений, указанных в таблице 3.
Таблица 3 – Объем воды, подаваемый на счетчики
DN | Объем воды, л | ||
Qn | Qt | Qmin | |
15 | 20 | 5 | 2,5 |
Поверочные расходы для счетчика должны соответствовать таблице 4.
Таблица 4 – Поверочные расходы счетчика по ДСТУ 3580
DN | Класс | Поверочный расход воды, м3/ч | ||
Минимальный Qmin | Переходной Qt | Номинальный Qn | ||
15 | AV | 0,06 | 0,15 | 1,5 |
BH | 0,03 | 0,12 |
Относительную погрешность счетчика определяют при трех поверочных расходах:
1-й | номинальный | от 0,9*Qn до 1,1*Qn |
2-й | переходной | от Qt до 1,1*Qt |
3-й | минимальный | от Qmin до 1,1*Qmin |
При каждом расходе необходимо выполнить одно измерение. При этом не допускается усреднять погрешность, определенную при различных расходах.
Подключить приборы в соответствии с приложением А.
Перевести счетчик в режим «Поверка» - удерживая кнопку на лицевой панели в нажатом состоянии более 3 секунд (из режима «Поверка» счетчик автоматически выйдет через 1 минуту после последнего нажатия на кнопку).
Установить счетчик на проливную установку.
На проливной установке последовательно задать расходы:
1-й – Qn, 2-й – Qt и 3-й – Qmin. На каждом расходе выполнить одно измерение.
Относительную погрешность счетчика при измерении объема (dV), %, определять по формуле:
где Vс - объем воды по поверяемому счетчику, м3,
Vэт - объем воды по эталонному средству, м3.
Результат контроля считается положительным, если относительная погрешность счетчика при преобразовании объема воды соответствует требованиям:
для ПРГ и ПРХ при проливе на холодной воде:
± 5 % в поддиаппазоне объемных расходов Qmin ≤ Q < Qt;
± 2 % в поддиаппазоне объемных расходов Qt < Q ≤ Qmax;
для ПРГ при проливе на горячей воде:
± 5 % в поддиаппазоне объемных расходов Qmin ≤ Q < Qt;
± 3 % в поддиаппазоне объемных расходов Qt < Q ≤ Qmax.
4.3.2 Контроль диапазона и абсолютной погрешности счетчика при измерении температуры производится в трех точках диапазона измерения температуры: 35 оС, 45 оС, и 55 оС с отклонением + 0,5 оС.
Собрать схему в соответствии с приложением Б.
1) Подготовить счетчик к работе: нажатием кнопки ► установить на вычислителе рабочий режим «Темп-ра гор. воды».
2) Установить в термостат датчик температуры;
3) Задать в термостате температуру жидкости (35 +0,5) оС по образцовому термометру.
4) Выдержать датчик не менее 2 минут для установления теплового равновесия.
5) Считать по показаниям счетчика измеренную температуру, оС.
6) Вычислить абсолютную погрешность при измерении температуры, как разность между показаниями счетчика и показаниями эталонного стеклянного термометра термостата.
7) Произвести измерения по пунктам 3) – 6), установив последовательно в термостате температуры жидкости (45 +0,5) оС и (55 +0,5) оС.
Результат контроля считается положительным, если абсолютная погрешность при измерении температуры воды не превышает + 0,5 оС.
5 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ
5.1 При проведении поверки результаты измерений и вычислений заносятся в протокол. Форма протокола произвольная.
5.2 Положительные результаты поверки счетчика оформляются записью в эксплуатационной документации, удостоверенной нанесением оттиска поверительного клейма, или выдачей свидетельства о государственной поверке установленной формы.
Составные части счетчика пломбируются в местах, предусмотренных конструкторской документацией.
5.3 При отрицательных результатах поверки счетчик к выпуску в обращение не допускается, свидетельство аннулируется, клеймо гасится и выдается извещение о непригодности с указанием причин. После ремонта счетчик должен быть предъявлены на повторную поверку.

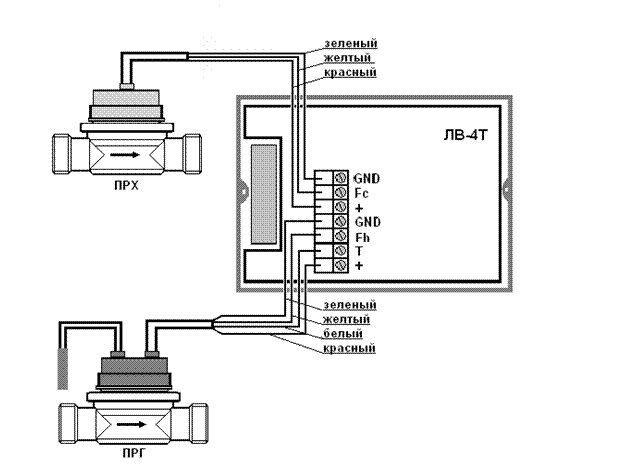

ПРИЛОЖЕНИЕ А
 |
Схема электрического соединения ЛВ-4Т
