Атмосфера Земли имеет ярко выраженную частотную избирательность. Неоднородное по высоте распределение диэлектрической проницаемости вызывает искривление траектории распространения радиоволн – рефракцию. Вследствие этого, на рабочей частоте навигационных космических аппаратов (НКА) GPS, погрешность определения псевдодальности составляет от 5 до 50 метров. Основное влияние на задержку радиосигнала вносит электронное содержание в ионосфере, которая постоянно изменяется в зависимости от времени (часа суток, сезона, фазы цикла солнечной активности), географических координат, высоты над уровнем моря, от солнечной активности [1]. Проводя непрерывное измерение задержки распространения радиосигнала на трассе навигационный спутник – навигационный приемник можно определить полное электронное содержание (ПЭС) в ионосферном слое Земли [2].

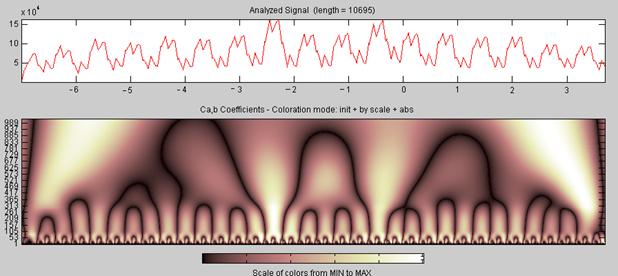

На рис. 1 представлены результаты непрерывного вейвлет-преобразования значений ПЭС по результатам измерений задержки распространения сигналов НКА GPS в базисе вейвлета Добеши в магнитоспокойный период времени.

Рис. 1. Вейвлет-преобразования в базисе вейвлета Добеши в магнитоспокойные дни.

Из рис.1. видно отсутствие аномальных проявлений, при этом среднечастотные составляющие объясняются суточными вариациями ПЭС.

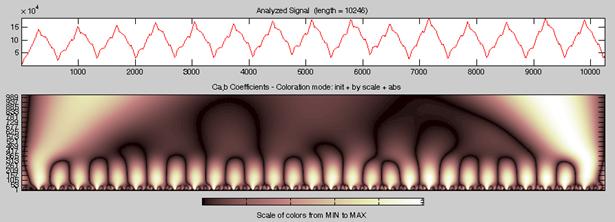

На рис. 2 представлены результаты непрерывного вейвлет-преобразования базисе вейвлета «Мексиканская шляпа» в магнитоспокойные дни.

Рис. 2. Вейвлет-преобразования в базисе вейвлета «Мексиканская шляпа» в магнитоспокойные дни.

Из рис.2 видно, что отсутствует ярко выраженный максимум по амплитуде и отсутствие высокочастотных составляющих.

Одно из самых сильных землетрясений за последние 20 лет произошло в Японии 11 марта 2011 г. По данным Национальной геологической службы США сила землетрясения составила 9 баллов по шкале Рихтера. Координаты эпицентра землетрясения 38.322°N, 142.369°E в 130 км с координатами, восточнее города Sendai, очаг землетрясения располагался на глубине 13,5 км [3].

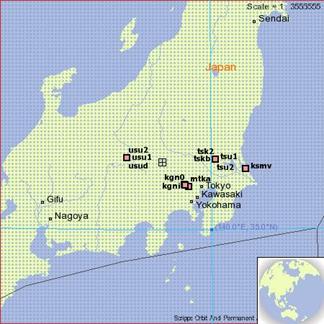

В настоящее время в Японии на расстоянии около 500 км от эпицентра землетрясения расположены 12 станций сети стационарных двухчастотных GPS приемников IGS (International GNSS Service) (рис. 3).

Рис. 3. Сеть станций приемников IGS в районе землетрясения

При расчете электронной концентрации и координат точек пересечения сигнала с ионосферой использовались данные со станции tskb с координатами (36,1°N; 140,1°E), принадлежащей сети стационарных двухчастотных GPS приемников IGS.

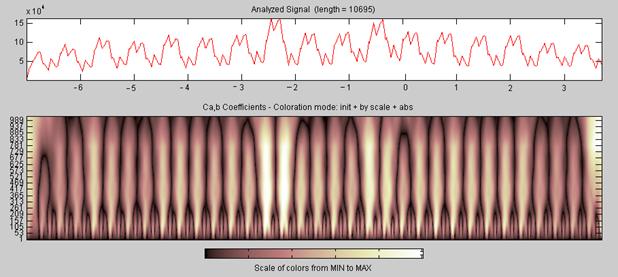

В качестве базисных функций в процессе разложения использовались ортогональные вейвлеты Добеши и «Мексиканская шляпа». Были обработаны результаты измерения за период с 4.03.2011 г. по 15.03.2011 г. с периодом 30 секунд. Результаты непрерывного вейвлет-преобразования в базисе вейвлета Добеши приведены на рис.4.

Рис. 4. Вейвлет-преобразования в базисе вейвлета Добеши

За нулевой отсчет по оси абсцисс взят момент возникновения сейсмического события 11.03.2011 г. Из рис. 4 видно, что накануне сейсмического события как за 60, так и за 12 часов наблюдаются разномасштабные аномальные эффекты.

Результаты непрерывного вейвлет-преобразования в базисе вейвлета «Мексиканская шляпа» приведены на рис.5.

Рис. 4. Вейвлет-преобразования в базисе вейвлета «Мексиканская шляпа»

Из рис.4 видно, что появляются высокочастотные составляющие с ярко выраженными максимумами по амплитуде, что объясняется резким изменением электронного содержания в ионосферном слое Земли в период сейсмической активности.

Заключение

По результатам измерений задержки распространения сигнала на трассе спутник-навигационный приемник и на основе математической конструкции вейвлет-преобразования в базисе вейвлета Добеши и «Мексиканская шляпа» была исследована динамика ионосферного процессы. Были выявлены закономерности появления высокочастотных составляющих с ярко выраженными максимумами по амплитуде в период сейсмической активности. Приведены результаты вейвлет-преобразования на примере землетрясения в Японии. Сопоставление полученных данных позволило выявить разномасштабные аномальные эффекты в ионосферном слое Земли.
