3. Теорема об изменении кинетической энергии механической системы

3. Теорема об изменении кинетической энергии механической системы

	ПАКЕТ	m1	m2	m3	m4	R2		R1		F	M
	кг	кг	кг	кг	м		м		Н	Нм
	1	1	2	2	2	0.6		0.3		500	200
	2	2	3	3	3	0.6		0.3		500	200
	3	3	4	5	4	0.6		0.3		500	200
	4	4	5	6	5	0.6		0.3		500	200
	5	5	1	7	1	0.6		0.3		500	200
	6	6	2	5	2	0.6		0.3		500	200
	7	7	3	1	3	0.6		0.3		500	200
	8	8	5	2	5	0.6		0.3		500	200
	9	9	6	3	6	0.6		0.3		500	200
	0	10	7	2	7	0.6		0.3		500	200

ПОРЯДОК ВЫПОЛНЕНИЯ ЗАДАНИЯ

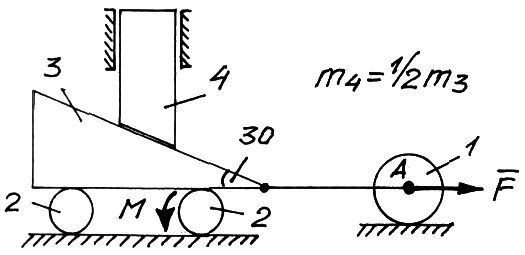

1. Составить расчетную схему механической системы и показать все внешние силы (активные и реактивные).

2. Составить выражение кинетической энергии системы.

3. Выбрать в качестве базовой скорости – скорость точки А. Для скоростей (угловых и линейных), входящих в выражение кинетической энергии записать кинематические соотношения и выразить их через выбранную базовую скорость.

4. Кинематические соотношения подставить в выражение кинетической энергии системы.

5. Вычислить мощность всех внешних сил подставить в это выражение кинематические соотношения.

6. Используя теорему об изменении кинетической энергии в дифференциальной форме найти ускорение (производная от базовой скорости)

7. После проведения всех вычислений в общем виде провести численный расчет.

ДОПОЛНИТЕЛЬНЫЕ УКАЗАНИЯ:

1. Вы можете использовать приведенную в файле задания схему механической системы как заготовку для обработки её в графическом редакторе (например, PAINT или другом).

2. При использовании MATHCAD перенесите составленный графический объект в РАБОЧИЙ ЛИСТ.

ОТЧЕТ ПО РАБОТЕ:

1. Составьте отчет по работе в обычном (бумажном) виде или в электронном виде.

2. Укажите в отчете НОМЕР ЗАДАНИЯ, НОМЕР ПАКЕТА и КОНТРОЛЬНЫЙ КОД (четырехзначное число).
