1. Архитектурно-строительная часть.

1. Характеристика здания.

Жилое здание имеет сложную конфигурацию в плане с габаритными размерами в осях 13,7*47,24 м. Несущими являются продольные стены здания. Этажность–9этажей. Высота этажа 2,8м. Здание с подвалом. Общее количество квартир - 72шт. Кухни оборудованы газовыми плитами, мойками. Здание бескаркасное. Пространственная жесткость и устойчивость здания обеспечивается плитами перекрытия.

По долговечности здание относится ко 2-ой степени, т. к. в нем запроектированы наружные стены из кирпича толщиной 710мм, внутренние стены и перегородки из силикатного кирпича, перекрытие из сборного железобетона, т. е. из несгораемых металлов.

Проект разработан для температуры наружного воздуха -25°С. Нормативной снеговой нагрузки – 100кг/м2, нормативной величины скоростного напора ветра – 23кг/м2. Класс здания 2-ой. Степень огнестойкости 2-ая. Здание обеспечивается всеми инженерными коммуникациями. За условную отметку 0,00 принята отметка чистого пола. Проект разработан для строительства в летнее время. При производстве работ в зимнее время следует руководствоваться требованиями соответствующих разделов СНиП.

Все отверстия инженерных коммуникаций в стенах, перегородок, перекрытиях и покрытиях зачеканить цементным раствором М100 на всю толщину конструкции после монтажа коммуникаций.

Все деревянные элементы, соприкасающиеся с кладкой, бетоном и металлом отделить дополнительной прокладкой из толя.

В жилых комнатах перегородки выполняются из газосиликатных блоков толщиной – 120мм. В ванных и санузлах из кирпича на растворе М25, толщиной 65мм. Армированные арматурой ø5 ВрI через 3 ряда кладки по высоте.

При пожаре эвакуация людей будет осуществляться по ЛК и пожарным лестницам.

Таблица 1. Экспликация квартир.

Квартиры	Количество	Площадь м2
Жилая	Общая
Однокомнатные	36	657,72	1307,52
Двухкомнатные	18	594	1049,4
Трехкомнатные	18	770,4	1268,28
Средняя площадь квартиры		674,04	1208,4

1.1. Технико-экономические показатели.

1.Площадь застройки:

Азастр= 647,188м2

2.Строительный объём здания:

V стр = 20710м2

3.Общая площадь:

А общ. = 3625,2м2

4.Жилая площадь здания:

А жил. = 2022,12м2

5.Планировочный коэффициент:

К1= Ажил/Аобщ= 2022,12/3625,2= 0,56

6.Объемно планировочный коэффициент:

K2= Vстр/Aобщ= 20710/3625,2= 5,71

2. Генеральный план.

Здание размещается на площадке со спокойным рельефом. Условия поверхностного стока удовлетворительные, неблагоприятные геологические прочесы не установлены, площадка не застроена. Подземные воды не вскрыты. При строительстве должны применятся методы работ, не приводящие к ухудшению свойств грунтов. Основанные неорганизованным водоотливом и замачиванием, размывом поверхностными водами, промерзанием, повреждения механизмами и транспортом. Нормативная глубина сезонного промерзания грунтов составляет 1.30м.

Разрывы между зданиями запроектированы с учетом санитарных и противопожарных норм по СНиП . Ширина дорог 6м, тротуаров 2м. Выполнена координатная привязка здания к осям строительной геодезической сетки. Абсолютная отметка, соответствующая условной нулевой.

2.1. Технико-экономический показатель генерального плана.

P1=Азастр / Аобщ · 100­­­%, где

Азастр - общая площадь застройки, Азастр = 3303,9м2

Аобщ - общая площадь участка, Аобщ = 6960м2

Р1 - процент застройки.

Р1 =47,5%

Аозел = Аобщ - Азастр - Адор, где

Аобщ - общая площадь участка, Аобщ = 6960м2

Азастр - площадь застройки, Азастр = 3303,9м2

Адор - общая площадь дорог, Адор= 2376м2

Аозел - площадь озеленения, Аозел = 1280,1м2

Р2 = (Аозел / Аобщ) · 100%, где

Аозел - площадь озеленения

Аобщ - общая площадь участка

Р2 - процент озеленения

Р2 =38,7%

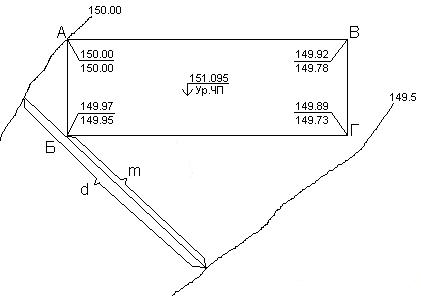

Рисунок 1 - Расчёт вертикальной привязки проектируемого здания.

Расчёт чёрных отметок:

Н ч. = Н мл. г. +h(m/d)

H а.=150,00м

Н б.=149,5+0,45=149,95м

Н г.=198,00+0,23=149,73м

Н в.=198,00+0,27=149,78м

i=0.003

Расчёт красных отметок:

Принимаем Н ч. = Нкр. =150,00м, тогда:

Нкр. б. =150,00-0,003*10,8=149,97м

Нкр. в. =149,97-0,003*27=149,89м

Нкр. г. =150,00-0,003*27=149,92м

Расчёт абсолютной отметки чистого пола:

Н чп =Σ Нкр./4+Нур. з=(150,00+149,97+149,89+149,92)/4+1,150=151,095м

3. Конструктивные решения зданий

3.1. Фундаменты.

Фундаменты запроектированы сборные железобетонные ленточные. Глубина заложения фундаментов 1,4м.

Отметка подошвы -3,300м. Ширина ленточных фундаментов назначена конструктивно:

- Под несущие внутренние стены по оси В-1600мм(как наиболее нагруженные);

- Под несущие наружные стены по осям А, Б,Г, Д,Е-1200мм;

- Под самонесущие стены по осям 1,1I,1II,2,2I,3,3I,3II,4,4I,4II,5,5I,6,6I,6II,7-1200мм;

Всего запроектировано 6 типоразмеров плит. Горизонтальную гидроизоляцию выполнять из гидроизоляционного материала изопласт. Плиты ленточных фундаментов укладывать на тщательно спланированную и утрамбованную поверхность основания. Монолитные участки выполнять из бетона класса B7,5.

Для защиты здания от грунтовых вод по периметру выполняется асфальтобетонная отмостка шириной 1000мм, толщиной 150мм, уклон 3,0%

3.2. Стены.

В данном здании внутренние стены выполнены из стандартного силикатного полнотелого кирпича с размерами 250×120×65мм., сплошной кладки на растворе М50. Толщина внутренних стен 380мм. Во внутренних стенах для санузлов и кухонь предусмотрены вентиляционные шахты (каналы) размерами 140×140мм. Участки стен в местах прохода вентеляционных каналов армировать двумя продольными стержнями диаметром 5Вр1 с приваркой поперечных с шагом 100мм, минуя отверстия вентиляционных каналов. Наружные стены толщиной 710мм из газосиликатных блоков с облицовкой с наружной стороны кирпичом, с сетками в уровне перекрытий.

Таблица 2. Ведомость перемычек.

Марка	Схема сечения		Марка	Схема сечения
ПР – 1		ПР – 7
ПР – 2		ПР – 8
ПР – 3		ПР – 9
ПР – 4		ПР – 10
ПР – 5		ПР – 11
ПР – 6		ПР – 12

ПР –13

ПР –14

Таблица 3. Спецификация перемычек.

Поз.	Обозначение	Наименование	Кол-во на этаж	Масса ед., кг.	Прим.
1	2-9	всего
1	Серия 1038-1-I	2ПБ22-3-П	14	112	126	92	0,037
2	Серия 1038-1-I	2ПБ19-3-П	14	112	126	81	0,033
3	Серия 1038-1-I	3ПБ27-8-П	8	64	72	180	0,072
4	Серия 1038-1-I	3ПБ23-8-П	8	64	72	162	0,065
5	Серия 1038-1-I	2ПБ13-1-П	8	64	72	54	0,022
6	Серия 1038-1-I	2ПБ10-1-П	6	48	54	43	0,017
7	Серия 1038-1-I	2ПБ16-2-П	4	32	36	65	0,026
8	Серия 1038-1-I	2ПБ17-2-П	2	16	18	71	0,028
9	Серия 1038-1-I	3ПБ18-8-П	2	16	18	119	0,048

В процессе возведения кирпичных стен и перегородок для крепления дверных и оконных коробок в откосы проемов используют специальные винты, у которых в процессе завинчивания расширяется их основа. Над проемами в стенах уложены сборные железобетонные перемычки. Перемычки укладывать на кирпичные стены по слою цементного раствора М50.
