КОНВЕРТЕР
Руководство по эксплуатации
Назначение
Конвертер предназначен:
– для считывания информации с корректора объема газа КПЛГ (далее по тексту – корректор) через кабель с устройством гальванической развязки по интерфейсу RS232;
– для автоматизации процесса составления и распечатки без ПЭВМ суточных и месячных отчетов о потребленном газе;
– для обмена информацией корректора с внешними устройствами или ПЭВМ через кабель с устройством гальванической развязки (далее по тексту – кабель) по интерфейсу RS232 или модем по телефонной линии.
Конвертер позволяет работать как с опросной программой корректора КПЛГ «KplgRn», так и с программами ДК «Укртрансгаз» «ASK-1.0», «HOSTWIN».
Непосредственная связь с ПЭВМ
Компьютер и конвертер соединяются «нуль-модемным» кабелем (Zero-modem или Z-modem), имеющим на обоих концах розетки, контакты которых соединяются по схеме:
Конвертер Разъем компьютера
контакт DB9 («ВУ») DB9 или DB25
3
2
7
Модем к конвертеру подключается через соединитель «ВУ» конвертера штатным кабелем модема.
Связь через модем
Связь по каналу сотовой связи стандарта GSM
Основные технические данные
Наименование параметра | Значение |
1 Условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха при температуре 25 °С без конденсации влаги, % | от 0 до + 50
|
2 Средний срок службы, лет, не менее | 5 |
Комплектность
Наименование | Обозначение | Кол, шт. |
Конвертер | ГРИС.467316.003 | 1 |
Конвертер. | ГРИС.467316.003 РЭ | 1 |
Блок питания | – | 1 |
Гарантии изготовителя (поставщика)
Предприятие-изготовитель гарантирует соответствие конвертера требованиям комплекта конструкторской документации ГРИС.467316.003 при соблюдении потребителем правил хранения, транспортирования и эксплуатации.
Гарантийный срок эксплуатации – 12 месяцев со дня продажи.
Свидетельство о приемке
Конвертер ___________________ изготовлен в соответствии
заводской номер
с требованиями конструкторской документации ГРИС.467316.003 и признан годным к эксплуатации.
Представитель ОТК
МП _____________________ __________________________
личная подпись расшифровка подписи
______________________
год, месяц, число
Конструкция конвертера

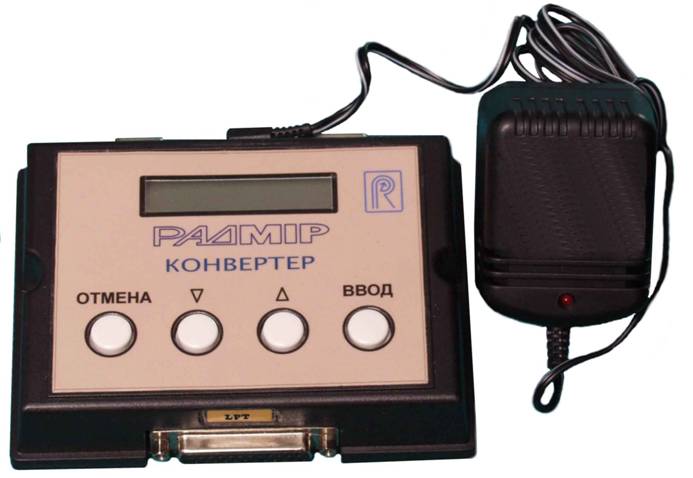

Конвертер выполнен в виде настольного прибора, на передней панели которого установлены встроенные органы управления:
– клавиатура из четырех кнопок: «ОТМЕНА», «ВВОД», «▲» и «▼» (стрелки);
– индикатор ЖКИ для отображения информации.
На корпусе корректора расположены соединители для подключения:
– кабеля - соединитель «КПЛГ»;
– внешних устройств - соединитель «ВУ»;
– принтера - соединитель «LPT»;
– источника питания.
Питание конвертера осуществляется от источника питания, работающего от сети ~ 50Гц, 220 В.
Подготовка к работе
Снять крышку, закрывающую соединитель «RS232» корректора. Аккуратно подключить кабель к соединителю «RS232» корректора и опломбировать место подключения. Подключить соединитель DB кабеля к соединителю «КПЛГ» конвертера.
Управление конвертером
Для управления конвертером используются четыре кнопки, размещенные на передней панели:
– «ОТМЕНА» - отменяет любое предыдущее действие и возвращает в верхнее меню;
– «▲», «▼»(стрелки) - выбор предложенных значений (меню, подменю, режимы);
– «ВВОД» - вход в подменю, запоминание выполненных модификаций.
Управление конвертером с помощью встроенных кнопок осуществляется по системе иерархического меню. Включается конвертер при включении источника питания в сеть ~ 50Гц, 220 В.
С помощью кнопок «▲», «▼» осуществляется переход к следующему или предыдущему пункту меню. Последовательно нажимая одну из названных кнопок, можно перейти к любому пункту меню. Если необходимый пункт меню найден, то необходимо нажать кнопку «ВВОД».
Режим П_1 – Печать отчетов - режим вывода на печать отчетов суточных, месячных и за любой период.
П_1 П_1_1 (суточный) (выбор даты отчета ХХ-ХХ-ХХ) (печать)
П_1_2 (месячный) (выбор дата отчета ХХ-ХХ-ХХ) (печать)
П_1_3 (период) (начало периода ХХ-ХХ-ХХ) (конец периода ХХ-ХХ-ХХ)
(печать)
П_1_4 (печать программируемых параметров)
Режим П_2 – Замер - давление, температура и расход - режим просмотра мгновенных значений расхода, давления и температуры газа
П_2 П_2_1 расход – q – 0.0 (м3/ч)
давление – р – 0.100 (кгс/см2)
температура – t – 25.25 (°С)
состояние – Сoct – ХХХХ – код текущего состояния кор-
ректора (расшифровка кодов в руководстве по эксплуата-
ции на корректор)
Режим П_3 – Закрытые сутки – режим просмотра информации об объеме газа за закрытые сутки
П_3 выбор даты ХХ–ХХ–ХХ (день–месяц–год);
Sc – суммарный объем газа, приведенный к стандартным усло-
виям, при штатном и аварийном режимах работы корректора;
сг – объем газа, приведенный к стандартным условиям, при
штатном режиме работы корректора;
cA – объем газа, приведенный к стандартным условиям, при
аварийном режиме работы корректора;
Sг – суммарный объем газа при рабочих условиях, при штат
ном и аварийном режимах работы корректора;
гг – объем газа при рабочих условиях при штатном режиме
работы корректора;
гА – объем газа при рабочих условиях при аварийном режиме
работы корректора.
Режим П_4 – _Инициализация_
 |
П_4 C-1 2400 bod
4800 bod Настройка скорости порта
9600 bod связи с корректором («КПЛГ»)
19200 bod
C-2 2400 bod
4800 bod Настройка скорости порта связи
9600 bod с внешними устройствами («ВУ»)
19200 bod
CoггEctoг Ввод адреса корректор от 1 до 14 (по умолчанию – 1)
 |
HOST Ввод адреса корректора от 1 до 254 при работе его с оп-
росной программой верхнего уровня ДК «Укртрансгаз»
(по умолчанию – 1).
Режим П_5 - МОДЕМ
П_5 rinG Установка rinG от 0 до 7. Если установлено rinG-1 .. 7,
конвертер при приходе от модема 1 .. 7 сообщений RING
выдает в модем команду ATA. При установленном rinG-0
команда ATA не выдается.
Init-Mod Запись в модем строки инициализации. Если строка записана
без ошибок, на экране конвертера появится сообщение «YES».
Режим П_6 - ПАРОЛЬ_
П_6 ПАР - 0000 Пароль вводится для возможности коррекции настроек
конвертера в режиме П_4 и П_5, а также из программы
" SetConv" с версией не ниже 2.01. После ввода пароля в режиме
П_6 контролировать ПАР-СБРОС. Для выхода из режима
коррекции необходимо в режиме П_6 нажать ввод или
выключить питание конвертера после чего конвертер переходит
в штатный режим. В штатном режиме П_6 контролировать
ПАР – 0000.
Возможные внештатные ситуации
При работе конвертера в режимах П_1, П_2, П_3 возможна индикация наличия внештатных ситуаций:
– Eггог – 1000 – ошибка принтера (нет связи с принтером, отсутствие
бумаги в принтере и т. д.);
– Eггог – 0100 – отсутствие связи с корректором.
Требование к принтерам
Для непосредственного вывода коммерческих отчетов о потребленном газе на принтер он должен удовлетворять следующим требованиям:
– наличие у принтера LPT-порта;
– поддержка принтером системы команд EPSON и русского шрифта;
– возможность работы принтера в DOS.
Хранение
Конвертер должен храниться в сухих отапливаемых и вентилируемых складских помещениям при температуре окружающей среды от плюс 5 до плюс 25 С° и относительной влажности воздуха до 80 % при температуре 25 С°, при отсутствии в окружающей среде паров кислот, щелочей и других вредных примесей.
Транспортирование
Конвертер в упаковке предприятия-изготовителя могут транспортироваться любым видом транспорта в соответствии с правилами перевозки грузов, которые действуют на данном виде транспорта.
Конвертеры должны транспортироваться при температуре окружающей среды от минус 50 до плюс 50 °С, относительной влажности воздуха до 100 % при температуре 25 °С.
