Тема 2.2 Управление монтажными работами, обеспечение качества

В современных условиях ведения электромонтажных работ особое значение придается планированию и управлению производством. Необходимо согласовать монтажные работы с общестроительными работами, обеспечить своевременную поставку оборудования и материалов, сконцентрировать нужные механизмы и приспособления, решить вопросы обеспечения нужными кадрами, охраны труда, создания нормальных условий жизни электромонтажникам и подсобному персоналу.

Наиболее эффективное средство для решения этих задач — система сетевого планирования и управления (СПУ). Она позволяет обеспечить оперативное планирование и контроль за ходом строительно-монтажных работ. Основным документом при таком планировании служит сетевой график.

В сетевом графике с помощью простых элементов (кругов, сплошных линий со стрелками или без стрелок и пунктирными линиями) отображаются все этапы строительно-монтажных работ, начиная с получения проектной документации, поставки оборудования, материалов и электромонтажных изделий и кончая подготовкой к сдаче смонтированного объекта заказчику.

Сетевой график позволяет определить так называемый критический путь, определяющий длительность процесса строительно-монтажных работ, найти кратчайшие сроки окончания этих работ и привлечь особое внимание к ним на этом критическом пути с тем, чтобы обеспечить своевременный ввод в эксплуатацию монтируемого объекта.

Оперативно-производственное задание составляют в виде таблицы, в которой указаны наименования работ, номера двух событий, с которого работа начинается и на котором заканчивается, плановые даты начала и окончания работ, плановая продолжительность.

Извлечение из «Руководство по контролю качества электромонтажных работ». Общественный фонд «центр качества строительства». Санкт - петербургское отделение, 2002г

Глава 1.3. Технический надзор заказчика

1.3.1. Технический надзор заказчика осуществляется в течение всего периода строительства объекта с целью контроля за соблюдением проектных решений, сроков строительства и требований нормативных документов, в том числе качества ЭМР, соответствия стоимости строительства утвержденным проектам и сметам. При выполнении своих обязанностей инспекторы технического надзора не должны вмешиваться в оперативно-хозяйственную деятельность подрядчика.

1.3.2.Представитель технического надзора заказчика, осуществляющий технический надзор за строительством, подчиняется только начальнику, по поручению которого он выполняет эту работу (начальнику отдела капитального строительства, начальнику инспекции технического надзора).

1.3.3.Указания и требования представителя технического надзора заказчика по вопросам качества применяемых материалов, изделий и конструкций, монтируемого оборудования и аппаратуры, а также качества ЭМР являются для подрядной организации обязательными.

1.3.4.Для работников технического надзора обязательными являются указания органов Гос-архстройнадзора, Госэнергонадзора по вопросам качества выполнения работ в соответствии с проектом и требованиями СНиП, правил и технических условий на производство и приемку ЭМР.

1.3.5.Представитель технического надзора заказчика имеет право:

-в рабочее время проверять ход и качество выполняемых работ, а также качество материалов, деталей и конструкций, полноту и качество ведения журналов работ и поэтапной приемки скрытых элементов;

-приостанавливать производство ЭМР, если они выполняются с нарушениями требований проекта, ПУЭ и СНиП, а также в случае применения недоброкачественных материалов и изделий, произведя соответствующую запись об этом в общем журнале работ;

-не принимать к оплате

-возбуждать вопрос перед руководством подрядной строительной организации, а в необходимых случаях перед своим руководством о привлечении к ответственности лиц, виновных в нарушении законодательства по капитальному строительству, ПУЭ, СНиП, правил производства, контроля качества и приемки работ и других нормативно-технических документов;

-вносить предложения своему руководству, а также руководству электромонтажной и проект-ной организаций о внедрении прогрессивных методов производства работ, новых конструкций и материалов, обеспечивающих повышение качества, снижения стоимости и сокращения сроков монтажа;

-принимать участие (по приглашению подрядчика) в работе комиссий внутреннего контроля подрядной организации и в работе комплексных комиссий, в осуществлении контроля качества ЭМР, проводимого лицами, инспектирующими строительство, в работе рабочей и государственной приемочных комиссий.

1.3.6.Представитель технического надзора заказчика несет персональную ответственность за:

-принятие от подрядной организации по акту освидетельствования скрытых работ, по акту промежуточной приемки ответственных конструкций, по журналу поэтапной приемки скрытых работ и промежуточной приемки конструктивных элементов или по актам приемки некачественно выполненных работ с отступлениями от требований проекта, ПУЭ, СНиП, ТУ и других нормативных документов;

-оформление актов освидетельствования скрытых работ и промежуточной приемки ответственных конструкций, а также записей в журналах поэтапной приемки скрытых работ и промежуточной приемки конструктивных элементов, параметры и характеристики которых (в натуре) не соответствуют таковым в указанных документах;

-предъявление к оплате подрядной организации завышенных объемов и стоимости выполненных работ;

-непринятие мер к устранению замечаний и недостатков, выявленных в процессе монтажа.

1.3.7.Работа технического надзора на объекте заканчивается только после полного решения всех вопросов по вводу его в эксплуатацию и закрытию финансирования.

Глава 1.4. Авторский надзор

1.4.1.Авторский надзор - один из видов услуг по надзору автора проекта и других разработчиков проектной документации (физических и юридических лиц) за строительством, осуществляемый в целях обеспечения соответствия решений, содержащихся в рабочей документации, выполняемым строительно-монтажным работам на объекте.

1.4.2.Необходимость осуществления авторского надзора может быть определена:

-действующим законодательством;

-договором между заказчиком и проектировщиком или распорядительным документом (приказом) организации, ведущей проектирование, инвестирование и строительство объекта.

Рекомендуемые положения по организации и ведению авторского надзора на объектах строительства установлены сводом правил по проектированию и строительству СП , введенным в действие .

1.4.3.Авторский надзор осуществляется на основании договора (распорядительного документа) и проводится, как правило, в течение всего периода строительства и ввода в эксплуатацию объекта, а в случае необходимости и начального периода его эксплуатации.

Сроки приведения работ по авторскому надзору устанавливаются графиком, прилагаемым к договору или распорядительному документу.

1.4.4.Авторский надзор в случае его выполнения юридическим лицом осуществляется специалистами-разработчиками проектной документации, назначенными руководством организации. Руководителем специалистов, осуществляю щ их авторский надзор, назначается, как правило, главный архитектор или главный инженер проекта.

Назначение руководителя и специалистов, ответственных за проведение авторского надзора, производится приказом по организации и доводится до сведения заказчика, который информирует о принятом решении подрядчика и орган Госархстройнадзора.

1.4.5. Специалисты, осуществляющие авторский надзор, выезжают на строительную площадку для промежуточной приемки ответственных конструкций (этапов работ) и освидетельствования скрытых работ в сроки, предусмотренные графиком, а также по специальному вызову заказчика или подрядчика в соответствии с договором.

1.4.6.При осуществлении авторского надзора за строительством регулярно ведется журнал авторского надзора за строительством, который составляется проектировщиком и передается заказчику. Формы для заполнения журнала приведены в СП .

Журнал должен быть пронумерован, прошнурован, оформлен всеми подписями на титульном листе и скреплён печатью заказчика. Журнал передается заказчиком подрядчику и находится на площадке строительства до его окончания. Журнал заполняется руководителем или специалистами, осуществляющими авторский надзор, заказчиком и уполномоченным лицом подрядчика. После окончания строительства подрядчик передает журнал заказчику.

Каждое посещение объекта строительства специалистами регистрируется в журнале. Запись о проведенной работе по авторскому надзору удостоверяется подписями ответственных представителей заказчика и подрядчика. Запись выполняется также при отсутствии замечаний.

1.4.7. Специалисты, осуществляющие авторский надзор, имеют право:

-доступа во все строящиеся объекты и места производства строительно-монтажных работ; ознакомления всей необходимой документации, по объекту строительства;

-внесения предложений в органы Государственного архитектурно-строительного надзора и другие органы государственного надзора о приостановлении в необходим ы х случаях строительных работ, выполняемых с нарушениями;

-требовать принятия мер по предотвращению нарушения авторского права на произведение архитектуры в соответствии с действующим законодательством.

1.4.8.В ходе осуществления авторского надзора специалисты обязаны:

-осуществлять выборочную проверку соответствия производимых строительных и монтажных работ рабочей документации и требованиям строительных норм и правил;

-проводить контроль за качеством и соблюдением технологии производства работ, связанных с обеспечением надежности, прочности, устойчивости и долговечности конструкций и монтажа технологического и инженерного оборудования;

-своевременно решать вопросы, связанные с необходимостью внесения изменений в проект-но-сметную документацию в соответствии с требованиями ГОСТ 21.101-95 и контролировать их исполнение;

-содействовать ознакомлению работников, осуществляющих строительные и монтажные работы и представителей заказчика с проектной и рабочей документацией;

-информировать заказчика о несвоевременном и некачественном выполнении указаний специалистов, осуществляющих авторский надзор, для принятия оперативных мер по устранению выявленных отступлений от рабочей документации и нарушений требований нормативных документов;

-регулярно вести журнал авторского надзора, в котором фиксировать все выявленные при строительстве отступления и нарушения требований строительных норм, правил и технических условий по производству строительных и монтажных работ;

-следить за своевременным и качественным выполнением изменений, замечаний и указаний, внесенных в журнал авторского надзора;

-участвовать в освидетельствовании скрываемых возведением последующих конструкции ра-бот, от качества которых зависит прочность, устойчивость, надежность и долговечность возводимых зданий, сооружений, установок;

-участвовать в приемке в процессе строительства отдельных ответственных конструкций, элементов установок.

Глава 1.5. Производственный контроль

1.5.1.Производственный контроль качества ЭМР в электромонтажных организациях должен включать входной контроль проектно-сметной документации, конструкций, изделий, материалов и оборудования, операционный контроль отдельных монтажных процессов или производственных операций и приемочный контроль.

1.5.2.При входном контроле проектно-сметной документации должна производиться проверка ее комплектности и достаточности содержащихся в ней технической информации для производства работ.

1.5.3.Электротехнические материалы, конструкции, изделия и оборудование, поступающие на стройку, должны проходить входной контроль на соответствие их ГОСТам, ТУ, требованиям проекта, паспортам, сертификатам, подтверждающим качество их изготовления, а также на соблюдение правил разгрузки и хранения. Входной контроль осуществляет служба производственно-технической комплектации на базах. Линейный персонал обязан проверять внешним осмотром соответствие материалов, конструкций, изделий требованиям нормативных документов и проекта, а также наличие и содержание паспортов, сертификатов и других сопроводительных документов.

1.5.4. Операционный контроль должен осуществляться на строительной площадке в ходе выполнения строительных процессов или производственных операций и обеспечивать

своевременное выявление дефектов и причин их возникновения и принятие мер по их устранению и предупреждению.

Основные задачи операционного контроля:

-соблюдение технологии выполнения монтажных процессов;

-обеспечение соответствия выполняемых работ проекту и требованиям нормативных документов;

-своевременное выявление дефектов, причин их возникновения и принятие мер по их устранению;

-выполнение последующих операций только после устранения всех дефектов, допущенных в предыдущих процессах;

-повышение ответственности непосредственных исполнителей за качество выполняемых ими работ.

1.5.5. Операционный контроль осуществляют производители работ и мастера, а также специалисты, занимающиеся контролем отдельным видом работ. Контроль проводиться в соответствии со схемами операционного контроля качества (СОКК) на выполнение соответствующего вида работ. СОКК входят в состав технологических карт и являются основным рабочим документом контроля качества выполнения работ для прорабов, мастеров, а также бригадиров, звеньевых и рабочих, обязанных предъявлять выполненные работы прорабам и мастерам.

1.5.6. Схемы операционного контроля качества должны содержать:

-эскизы конструкций с указанием допускаемых отклонений в размерах, основные технические характеристики материала или конструкции;

-перечень операций или процессов, контролируемых прорабом (мастером) с участием, при необходимости, других служб специального контроля;

-данные о составе, сроках и способах контроля;

-перечень скрытых работ.

1.5.7. Организация операционного контроля и надзор за его осуществлением возлагаются на начальников и главных инженеров строительных организаций и фирм.

1.5.8.При приемочном контроле необходимо производить проверку качества выполненных ЭМР, а также скрытых работ и отдельных конструктивных элементов.

1.5.9. Скрытые работы подлежат освидетельствованию с составлением актов. Акты освидетельствования скрытых работ должны составляться на завершенный процесс. Запрещается выполнение последующих работ при отсутствии актов освидетельствования предшествующих скрытых работ во всех случаях.

При освидетельствовании и приемке скрытых работ подрядная организация должна предъявлять представителю инспекции технического надзора заказчика следующую производственно - техническую документацию:

-общий журнал работ;

-журналы производства отдельных видов работ;

-акты приемки ранее выполненных работ;

-паспорта и сертификаты на материалы и изделия;

-рабочие чертежи.

1.5.11. На всех стадиях ЭМР с целью проверки эффективности ранее выполненного производственного контроля должен выборочно осуществляться инспекционный контроль специальными службами либо специально создаваемыми для этой цели комиссиями.

По результатам производственного и инспекторского контроля качества ЭМР должны разрабатываться мероприятия по устранению выявленных дефектов.

Тема 3.1. Схемы электрических соединений в системе

электроснабжения напряжением до 35кВ

Классификация электрических сетей

Каждая сеть характеризуется номинальным напряжением. Различают номинальные напряжения ЛЭП, генераторов, трансформаторов и электроприемников. Номинальным напряжением ЛЭП считается напряжение сети, элементом которой она является. Номинальное напряжение электроприемника совпадает с номинальным напряжением сети, к которой он подключен. Номинальное напряжение генераторов на 5 % выше номинального напряжения сети. Номинальные напряжения обмоток трансформатора принимают равными номинальному напряжению сети или на 5 % выше в зависимости от вида трансформатора и напряжения сети.

По величине синусоидального напряжения сети подразделяются:

• на сети низкого напряжения НН (до 1 кВ);

• среднего напряжения CH (6, 10, 35 кB);

• высокого напряжения ВН (110, 220 кB);

• сверхвысокого напряжения СВН (330, 500, 750 кB);

• ультравысокого напряжения УВН (свыше 1000 кB).

По роду тока сети подразделяются:

• на сети постоянного тока;

• переменного тока.

По конструктивному выполнению сети делятся:

• на воздушные;

• кабельные;

• токопроводы промышленных предприятий;

• проводки внутри зданий и сооружений.

По назначению сети условно называют:

• питающими;

• распределительными;

Основными сетями энергосистем являются;

• районные;

• местные;

• системообразующие.

Районные электрические сети служат для питания подстанций района энергосистемы и связывают крупные узловые подстанции с более мелкими распределительными. Выполняются, как правило, на номинальных напряжениях до 220 кВ.

Местные электрические сети служат для питания потребителей от районных подстанций и выполняются на номинальные напряжения 35 кВ и ниже.

Классификация по функциональному назначению является условной.

Питающими называют сети, по которым энергия подводится к подстанции или РП.

Распределительные сети - это сети, к которым непосредственно подсоединяются электроприемники и трансформаторные пункты. Обычно это сети с номинальным напряжением до 20 кВ, однако часто к распределительным сетям относят и разветвленные сети более высоких напряжений. К основным сетям принадлежат сети высокого напряжения, на которых осуществляются наиболее мощные связи в системе.

Системообразующими сетями называют ЛЭП наивысшего напряжения в данной энергосистеме, сооружаемые для дальнейшего ее развития.

Межсистемными связями называют ЛЭП, которые соединяют отдельные энергосистемы.

По месту расположения и характеру потребителей различают сети:

• городские;

• промышленные;

• сельские;

• электрифицированных железных дорог;

• магистральных нефте - и газопроводов.

По схеме соединений сети делят:

• на разомкнутые;

• разомкнутые резервированные;

• замкнутые.

Разомкнутыми называют такие сети, которые питаются от одного пункта и передают электрическую энергию к потребителю только в одном направлении. Разомкнутые сети бывают магистральными, радиальными и радиально-магистральными (разветвленными). В разомкнутых резервированных сетях при нарушении питания по одной изЛЭП включается резервная перемычка, по которой восстанавливается электроснабжение отключенных потребителей.

Замкнутыми называют сети, питающие потребителей, по меньшей мере, с двух сторон. Замкнутые сети делятся на однородные из линий одного напряжения и неоднородные, образованные линиями разных номинальных напряжений.

По режиму работы нейтрали сети делятся:

• на сети с изолированной нейтралью;

• на сети с компенсированной нейтралью;

• на сети с эффективно – заземленной нейтралью;

• на сети с глухозаземленнойнейтралью.

Режим работы нейтрали определяется способом соединения нейтрали с землей. В сетях с изолированной нейтралью электроустановки не имеют связи з землей. В сетях с компенсированнойнейтралью имеется связь через дугогасительную катушку. В сетях с глухозаземленнойнейтралью – непосредственная связь с землей. В сетях с эффективно-заземленной нейтралью – часть нейтралей трансформаторов заземлена, часть – разземлена (в нейтральвключены разъединитель и разрядник).

Выбор режима работы нейтрали в сети до 1000 В определяется безопасностью работ. В сети выше 1000 В – двумя причинами:

• стоимостью изоляции оборудования;

• величиной токов однофазного короткого замыкания на землю.

В соответствии с «Правилами устройства электроустановок» электроустановки до 1000 В работают либо с глухозаземленной, либо с изолированной нейтралью.

В первом случае имеем четырехпроводную сеть. Замыкание любой фазы на землю приводит к короткому замыканию в сети (ток повреждения большой). Предохранитель поврежденной фазы перегорает, а две здоровые фазы остаются в работе при фазном напряжении.

Во втором случае имеем трехпроводную сеть. В такой сети замыкание фазы на землю не приводит к значительному росту тока в месте повреждения, фаза не отключается. Фазные напряжения неповрежденных фаз возрастают до линейных значений, т. е. возрастают в √3 раз.

В обоих случаях изоляция рассчитывается на линейное напряжение.

Сети напряжением 6–35 кВ считаются сетями с малыми токами замыкания на землю (до 500 А). Работают такие сети либос изолированной, либо с компенсированной нейтралью.

В сети с изолированной нейтралью при касании фазы на землю напряжение этой фазы становится равным нулю, а на здоровых фазах возрастает до линейного значения (см. рис. 1, а). Поэтому изоляция должна быть рассчитана на линейное напряжение. Емкостный ток в поврежденной фазе равен нулю, а в неповрежденных фазах увеличивается в √3 раз (см. рис. 1, б). Суммарный емкостный ток, равный 3I0, будет протекать через место замыкания фазы на землю и источник питания. Если величина этого тока в сети 6–10 кВ превышает 30 А, а в сети 35 кВ – 10 А, то в нейтраль трансформаторов необходимо включить дугогасительную катушку. Ее индуктивный ток складывается с емкостным током замыкания на землю, который может быть скомпенсирован частично или полностью.

Сети 6–35 кВ не требуют немедленного отключения и могут работать несколько часов. Но повреждение можно обнаружить только при поочередном отключении потребителей.

Рис.1 Векторные диаграммы напряжений и токов:

а) нормальный режим;

б) аварийный режим

При построении схем систем передачи и распределения электроэнергии решаются основные задачи выбора схем выдачи мощности новых (реконструируемых) электростанций, мест размещения новых подстанций и схем их присоединения к существующим (проектируемым) сетям, схем электрических соединений электростанций и подстанций, мест размещения компенсирующих и регулирующих устройств.

К схемам электрических сетей предъявляются следующие требования:

1. Обеспечение необходимой надежности. Имеются два принципиальных подхода к оценке надежности схем сетей. Первый опирается на нормативные документы, в которых все электроприемники по требуемой степени надежности разделяются на три категории.

К наиболее ответственным электроприемникам Iкатегории отнесены такие, перерыв электроснабжения которых может повлечь за собой опасность для жизни людей, повреждение дорогостоящего оборудования, массовый брак продукции, расстройство сложного технологического процесса, нарушение функционирования особо важных элементов коммунального хозяйства. Электроприемники I категории должны иметь питание от двух независимых взаимно резервирующих источников питания. При этом перерыв их электроснабжения может быть допущен лишь на время автоматического восстановления питания от другого источника. Из состава электроприемников I категории выделена особая группаэлектроприемников, бесперебойная работа которых необходима для безаварийного останова производства с целью предотвращения угрозы для жизни людей, взрывов, пожаров и повреждения дорогостоящего основного оборудования. Для таких электроприемников должно предусматриваться дополнительное питание от третьего независимого взаимно резервирующего источника, в качестве которого могут быть использованы местные электростанции, аккумуляторные батареи и т. п.

К электроприемникам II категории отнесены такие, перерыв электроснабжения которых приводит к массовому недоотпуску продукции, массовым простоям рабочих, механизмов, нарушению нормальной деятельности значительного количества городских и сельских жителей. Электроснабжение этих электроприемников рекомендуется обеспечивать от двух независимых взаимно резервирующих источников питания. При этом для них допустимы перерывы электроснабжения на время, необходимое для включения резервного питания действиями оперативного персонала. Питание электроприемников данной категории допускается по одной воздушной линии, либо по одной кабельной линии с двумя и более кабелями, либо через один трансформатор, если обеспечена возможность проведения аварийного ремонта в ней или замены повредившегося трансформатора из централизованного резерва за время не более 1 суток.

Остальные электроприемники отнесены к III категории. Их электроснабжение может выполняться от одного источника питания, если время для ремонта или замены поврежденного элемента системы электроснабжения не превышает 1 суток.

2. Стандарт на качество электроэнергии устанавливает нормативные допустимые отклонения напряжения на зажимах электроприемников ± 5 % и предельно допустимые отклонения напряжения ± 10 % .

3. Достижение гибкости сети. Здесь подразумевается два аспекта. Первый предполагает, что схема сети должна быть приспособлена к обеспечению передачи и распределения мощности в различных режимах, в т. ч. послеаварийных, при отключении отдельных элементов. Второй аспект выражает требование создания такой конфигурации сети, которая позволяет ее последующее развитие без существенных изменений созданной ранее сети.

4. Максимальное использование существующих сетей. Это требование сочетается с предыдущим (гибкость сети) и отражает то, что сеть должна представлять динамически развивающийся объект.

5. Обеспечение максимального охвата территории.

6. Обеспечение оптимальных уровней токов короткого замыкания. В схеме сети с одной стороны токи короткого замыкания должны быть достаточны по значению для реагирования на них устройств релейной защиты, а с другой – ограничены с целью возможности использования выключателей с меньшей отключающей способностью. Для ограничения токов короткого замыкания рассматривается комплекс путей: применение трансформаторов с расщепленными обмотками и токоограничивающих реакторов, секционирование основной сети энергосистемы, шин электростанций и подстанций и др.

7. Обеспечение возможности выполнения релейной защиты, противоаварийной и режимной автоматики. Данное требование связано с оптимизацией токов короткого замыкания и различными допустимыми режимами.

8. Создание возможности построения сети из унифицированных элементов. Применение унифицированных элементов линий электропередачи и подстанций позволяет снизить стоимость сооружения проектной схемы сети.

9. Обеспечение условий охраны окружающей среды. Это требование при построении схемы сети может быть выполнено за счет уменьшения отчуждаемой территории путем применения двухцепных и многоцепных линий, в т. ч. повышенной пропускной способности, СИП, простых схем подстанций и т. п.

От РУ понижающих подстанций отходят для передачи электрической энергии потребителям воздушные или кабельные линии. Большинство промышленных предприятий получают энергию от энергетических систем и лишь в редких случаях от собственных заводских электростанций. Электроснабжение и распределение энергии в пределах предприятия от собственных электростанций производится в основном на генераторном напряжении 6 и 10 кВ.

Схема электроснабжения и распределения энергии зависит от расстояния между предприятием и источником питания, потребляемой мощности, территориального размещения нагрузок, требований надежного и бесперебойного питания электроприемников, а также от числа приемных и распределительных пунктов на предприятии.

Наличие больших нагрузок, сосредоточенных на определенных участках промышленных предприятий и в отдельных районах крупных городов, ускоряет внедрение в систему электроснабжения «глубоких вводов» высокого напряжения. Благодаря этому значительно сокращаются кабельные распределительные сети и экономится кабельная продукция. Глубокие вводы сооружают, как правило, воздушными линиями на напряжения 35, 110, 220 и 330 кВ.

Глубокий ввод — это канализация высокого напряжения от энергосистемы непосредственно к центру нагрузок.

Схемы внецеховых сетей могут быть радиальные, магистральные и смешанные — радиально-магистральные. Выбор схемы сетей зависит от требований, предъявляемых к степени надежности электроснабжения, а также от взаимного расположения главной понизительной подстанции и цеховых понизительных подстанций предприятия.

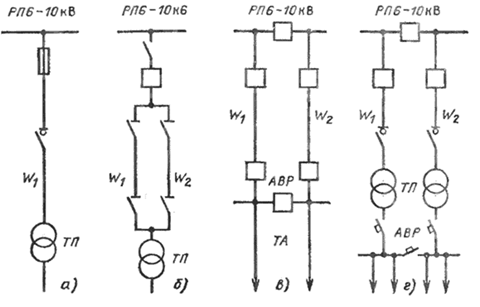

Простейшие радиальные схемы показаны на рис. 2. Схема питания однотрансформаторной подстанции без резервирования (рис. 2, а) применяется для электроприемников III категории надежности

Схема рис. 2, б допускается для II категории надежности при наличии складского резерва трансформатора. Схема питания подстанции по двум радиальным линиям (рис. 2,в) обеспечивает I категорию надежности. На рис. 1,г показан вариант схемы питания подстанции по I категории надежности без РУ 6 (10) кВ на подстанции.

Рис. 2. Простейшие радиальные схемы распределения энергии между цеховыми подстанциями:

а — питание однотрансформаторной ТП одной линией; б —то же двумя ливнями под одним выключателем; в —двумя радиальными линиями от двух источников питания; г — двумя радвальными линиями без РУ 6—10 кВ в ТП; W1 и W2 — линии электропередачи

Если в схеме рис. 2,г секционный автоматический выключатель на сборных шинах 0,4 (0,69) кВзаменить на разъединитель или рубильник, то схема будет отвечать требованиям II категории.

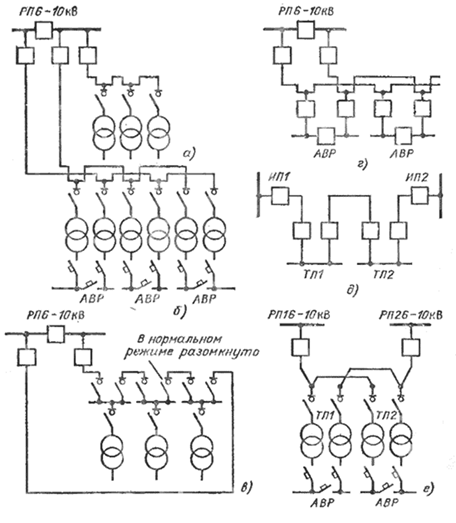

Наиболее распространенные магистральные схемы приведены на рис. 3. Схема рис. 3, а обеспечивает III категорию надежности, а схема рис. 3,6 — I категорию. Для электроснабжения электроприемников II категории может быть применена схема рис. 3, в (кольцевая), о которой в нормальном режиме кольцо разомкнуто между двумя группами подключенных трансформаторных подстанций (ТП).

При повреждении одного из питающих магистральных кабелей или одного из кабелей на перемычках между ТП одна из групп ТП окажется обесточенной на время, требуемое дежурному персоналу (или выездной бригаде) для оперативного переключения в ТП с отключением поврежденного кабельного участка для ремонта. Таким образом, на время ремонта поврежденного участка электроприемники, подключенные ко всем ТП кольцевой схемы (или к группе ТП), перейдут в III категорию надежности. Ремонт поврежденного участка кабельной сети, проложенной в земле, в зимнее время может потребовать до 2—3 сут. Это обстоятельство необходимо учитывать при выборе кольцевой схемы с учетом назначения подключенных к ТП электроприемников.

Не рекомендуется включать в одно кольцо более четырех-пяти ТП во избежание в аварийном режиме длительного отключения отдельных участков кольцевой схемы.

Рис. 3. Магистральные схемы внутреннего электроснабжения предприятий:

а — одиночная (III категория надежности); б — двойная (1 и II категории надежности); в — кольцевая, разомкнутая (II и III категории надежности); г —двойная, сквозная (I категория надежности); д — кольцевая от двух источников питания; е — двойная, кольцевая без РУ 6—10 кВ в ТП

Экономичные по расходу кабельной продукции схемы с двойными сквозными магистралями (рис. 3, б, г, е) рекомендуются для I категории надежности. При применении схем рис. 3,6, е с подключением ТП без РУ 6—10 кВ (глухое подключение) следует иметь в виду, что при повреждениях на отдельных участках этих схем для вывода в ремонт поврежденного участка возникает необходимость вручную отсоединять концы жил поврежденного кабеля у болтового соединения на выключателях нагрузки 6—10 кВ, через которые подключены трансформаторы. В этих условиях требуется строгое соблюдение эксплуатационным персоналом правил техники безопасности по допуску в высоковольтную часть ТП, производству оперативных переключений и ремонтных работ. Наличие в ТП распредустройства 6—10 кВ создает более безопасные условия для эксплуатационного персонала. Это обстоятельство следует учитывать при выборе схемы ТП: с РУ 6—10 кВ или без него в зависимости от квалификации персонала.

Можно обойтись без РУ 6—10 кВ в ТП путем установки блоков высоковольтного транзита (БВТ).

Блок БВТ представляет собой камеру наружной установки в водопыленепроницаемом исполнении, в которой установлен выключатель нагрузки с предохранителями 6—10 кВ или без них. Схема подключения БВТ показана на рис. 4.Блоки БВТ имеют габариты и массу, увеличенные по сравнению с обычными камерами внутренней установки типа КСО; в них предусмотрены удобный ввод кабеля 6—10 кВ для подключения его к верхним контактам выключателя нагрузки и место для установки разрядника или трансформатора напряжения.

Автоматическое включение резервного питания (ABP) осуществляет быстрый переход питания от отключившегося источника энергии на резервный. На стороне 0,4 кВ АВР выполняют секционные автоматические выключатели (рис. 3, б, е), на стороне 6— 10 кВ — выключатели высокого напряжения (рис. 3, г).

Автоматическое повторное включение (АПВ) осуществляет быстрое восстановление электроснабжения при пропадании напряжения на одной из питающих линий высокого напряжения. На промпредприятиях применяют преимущественно однократное АПВ (одно включение после аварийного отключения). Устройство АПВ имеет выдержку времени 0,2— 0,5 с.

Рис. 4. Подключение блоков БВТ к ТП 6—10 кВ

Автоматическая частотная разгрузка (АЧР) применяется для предотвращения чрезмерного снижения частоты тока при перегрузке генераторов на питающих сеть электростанциях. Она выполняется с помощью реле контроля частоты тока, дающего сигнал на отключение, и предусматривается только при наличии требования районной энергосистемы в технических условиях на присоединение мощности; АЧР обычно устанавливают на линиях, питающих электроприемники III и частично II категорий надежности.

Внешнее электроснабжение

Питание от энергосистемы без собственных электростанций. На рис. 5 приведены схемы электроснабжения промышленных предприятий, питание которых производят только от энергосистем. На рис. 5, а представлена схема радиального питания. Здесь напряжение сети внешнего электроснабжения совпадает с высшим напряжением сети на территории внутри предприятия (система внутреннего электроснабжения), благодаря чему не требуется трансформация для предприятия в целом. Такие схемы электроснабжения характерны при питании прежде всего на напряжениях 6, 10 и 20 кВ.

На рис. 5, б приведена схема так называемого глубокого ввода 20—110 кВ и реже 220 кВ, когда напряжение от энергосистемы без трансформации вводят по схеме двойной транзитной (сквозной) магистрали на внутреннюю территорию предприятия. В этой схеме при напряжении 35 кВ понижающие трансформаторы устанавливают непосредственно у зданий цехов, и они имеют низшее напряжение 0,69 — 0,4 кВ.

Однако при напряжениях энергосистемы 110 — 220 кВ непосредственная трансформация на 0,69 — 0,4 кВ для цеховых сетей оказывается обычно нецелесообразной из-за сравнительно малой суммарной мощности потребителей отдельного цеха. В таких случаях может оказаться целесообразной промежуточная трансформация на напряжение 10 — 20 кВ на нескольких промежуточных понизительных подстанциях, каждая из которых должна питать свою группу цехов.
