Графическая работа №4 (формат А3)
ИГ.04.ХХ Пересечение поверхностей
Задание
Ознакомиться с теоретическим материалом §6.6, §10.2 учебника «Начертательная геометрия и черчение» ёва.
По двум проекциям пересекающихся геометрических тел (многогранника и тела вращения) построить третью проекцию и изометрию. Построить линии пересечения поверхностей (способ вспомогательных секущих плоскостей), определить участки видимости. Размеры оснований (диаметр описанной окружности основания), высоты и длины геометрических тел приведены на карточках по вариантам.
Номер варианта принимается по последней цифре шифра.

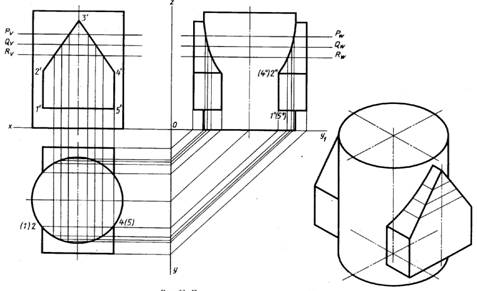

Образец работы приведён на рис. 14.
Рис. 14

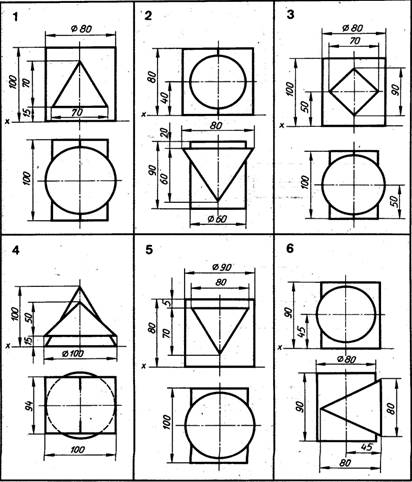

Карточки заданий для графической работы №4 приведены на рис. 15.
Рис. 15
 |
 | |
| |
| |
Рис. 15
