Прогноз проявлений ЭГП в 2013 г

гидрогеологическая партия»

ПРОГНОЗ

Проявлений ЭГП в 2013 г.

«Государственный мониторинг состояния недр территории Сибирского

федерального округа (Кемеровская область) в гг.»

(Договор подряда № 9/2011 от 29 апреля 2011 г. и

Дополнительное соглашение № 1 от 03 февраля 2011 г.)

Работы выполняются в соответствии с техническим (геологическим) заданием и календарным планом

От Поставщика:

Руководитель _____________________

М. П.

Ответственный исполнитель

Поставщика ______________________

с. Березово

декабрь 2012 г.



Содержание

1. Характеристика наблюдательной сети.. 3

2. Режим ЭГП и их активность. 3

3. Прогноз развития ЭГП.. 9

4. Прогноз подтопления обследованных объектов.. 9

Список рисунков

Рисунок 1.1.	Схема наблюдательной сети ЭГП Кемеровской области, масштаб 1:250000	4
Рисунок 2.1.	Обрушение подпорной стенки в с. Боровково	5
Рисунок 2.2.	До насыпи автомобильной дороги «Новокузнецк-Междуреченск» осталось 4 м	6
Рисунок 2.3.	Обрушение берега р. Чебула	6
Рисунок 2.4.	Обрушение подпорной стенки в долине р. Чебула	7
Рисунок 2.5.	Угроза обрушения опоры ЛЭП в пгт. Верх-Чебула	7
Рисунок 2.6.	Обрушение берега р. Урюп в с. Серебряково	8
Рисунок 4.1	Деформация хозяйственных построек на участке дома № 29 ул. Коперная в г. Кемерово	10
Рисунок 4.2.	Подпор поверхностными водами автомобильного полотна дороги Новокузнецк - Чистогорский	12

Список таблиц

Таблица 3.1	Прогноз развития речной боковой эрозии на объектах наблюдений	9
Таблица 4.1	Прогноз экзогенных геологических процессов на территории Кемеровской области на 2013 г.	13
Таблица 4.2	Оправдываемость прогнозов экзогенных геологических процессов по территории Кемеровской области за 2012 г.	14
Таблица 4.3	Сводные данные о прогнозируемой активности экзогенных геологических процессов на территории Кемеровской области на 2013 г.	15

1. Характеристика наблюдательной сети

Экзогенные геологические процессы, распространенные на территории Кемеровской области относятся к гидродинамической, гравитационной и биогидродинамической генетическим группам. В пределах котловин и впадин наиболее развиты заболачивание, просадка, плоскостная эрозия, овражная склоновая эрозия; в предгорьях и горных частях – закарстование и курумообразование; в речные долины разрушаются эрозионно-гравитационными процессами, овражной склоновой эрозией. В пределах области воздействию ЭГП подвержено 8,461 тыс. кв. км.

В 2012г. наблюдения за эрозионно-гравитационными процессами выполнялись на 3-х объектах пунктах ГОНС ЭГП, показанных на рис.1.1.

- на левом берегу р. Томь (объект № 2) вдоль жилой зоны с. Боровково и участка автодороги областного значения Новокузнецк-Междуреченск;

- на правом берегу р. Чебула (объект № 17) вдоль улицы Набережная п. г.т. Верх-Чебула;

- на левом берегу р. Урюп (объект № 19) в районе с. Серебряково.

Количество свай, реперов, марок на объектах наблюдений составляет:

- № 2 (Боровковский) - 6 свай и 4 марки;

- № 17 (Чебулинскийсвай;

- № 19 (Серебряковский) – 1 репер.

2. Режим ЭГП и их активность

На объекте № 2 (район с. Боровково Новокузнецкого района) в весенний и летний паводок 2012 г. размыв отложений пойменной террасы левобережной части долины р. Томь отмечался практически на всём протяжении объекта (1,5 км), за исключением участков, закрепленных подпорными стенками. Максимальный размыв до 8,0 м) отмечается на участке берега протяженностью 170 м вблизи участка выхода автодороги областного значения Новокузнецк – Междуреченск на надпойменную террасу. В пределах с. Боровково величина размыва не превышает 1,0 м.

В паводок 2009 г. был размыт берег вдоль восточной боковой стороны подпорной стенки, построенной в 2006 г., произошел ее разлом. Вода, попав за стенку, частично вымыла галечник из под неё вместе с нижними бетонными блоками. Стенка просела, её разорвало в 3-х местах и частично сдвинуло вниз. В 2011 г. размыв восточной боковой стороны подпорной стенки продолжается, местами стенка полностью разрушена. В 2012 г. стенка местами полностью разрушена. В дальнейшем на участках меандрирования реки ожидается ее полное разрушение (рис. 2.1).

В пределах села в потенциально опасной зоне находился д. 1 по ул. Школьная, в 2011 году хозяйственные постройки вблизи дома обрушились, а дом перенесен на другой участок. Обрушение и размыв приусадебного участка продолжается.

На угрожающем размыву участке автодороги областного значения Новокузнецк-Междуреченск протяженностью 100 м величина размыва в 2012 г. составила 2,0-8,0 м.

Минимальное расстояние от берега до основания откоса автодороги составляет 3,0 м (рис.2.2).

В результате наблюдений выявлено, что укрепление берега подпорными стенками с заглублением их в галечники на 1,5-2,0 м оказалось неэффективным. Положительный эффект от такого сооружения может получен при его заглублении в породы коренного основания террасы. При мощности русловой (обводненной) фации аллювиальных отложений 3,0-5,0 м это нереально. Решение этой проблемы может заключаться в выявлении объектов, находящихся в опасной зоне и своевременном их переносе. Т. к. меандрирование рек, сопровождающее их старение, это такой природный процесс, противостоять которому невозможно.

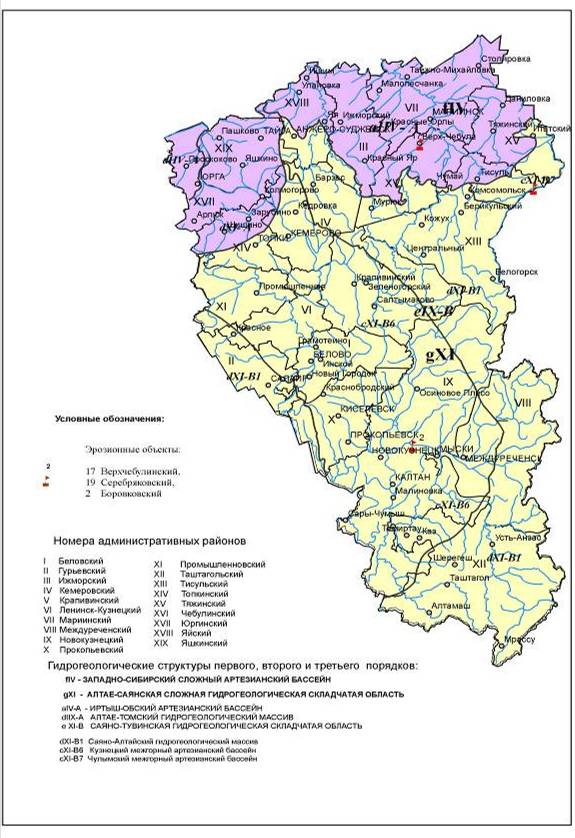

Рис. 1.1. Схема наблюдательной сети ЭГП Кемеровской области

Масштаб 1:250000

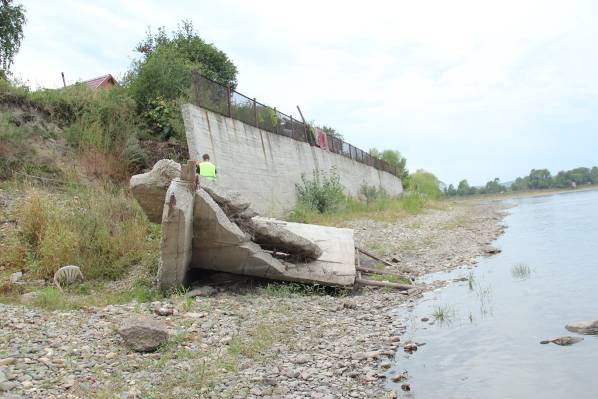

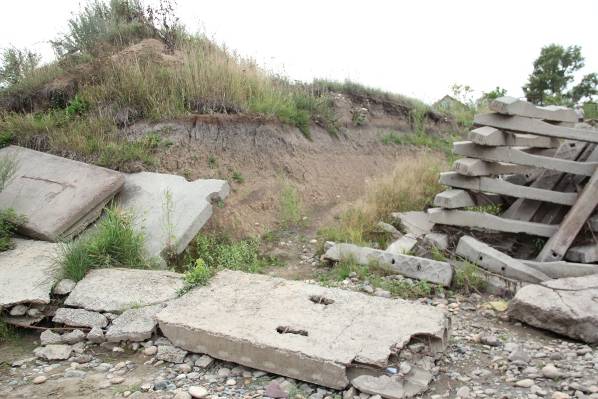

Рис. 2.1. Обрушение подпорной стенки в с. Боровково

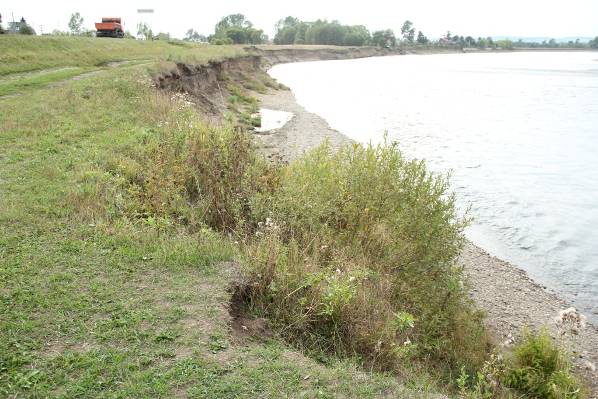

Рис. 2.2. До насыпи автомобильной дороги «Новокузнецк-Междуреченск» осталось 4 м.

В пределах объекта наблюдений № 17, заложенного в п. г.т. Верх. Чебула, размыву подвержены отложения пойменной террасы правобережья р. Чебула (суглинки с прослоями песков и включением гравия, гравийно-галечниковые отложения) на участке протяженностью 310 м. В 2012 г. размыв зафиксирован на всей протяженности объекта. Величина размыва составила 0,1 - 4,0 м. В потенциальной зоне размыва находятся приусадебные участки домов №№ 15 и 17 по ул. Набережная, зона размыва дошла до границ приусадебных участков (рис. 2.3; 2.4). Береговой уступ значительно приблизился к ЛЭП - 300 V находящегося на территории поселка (рис. 2.5).

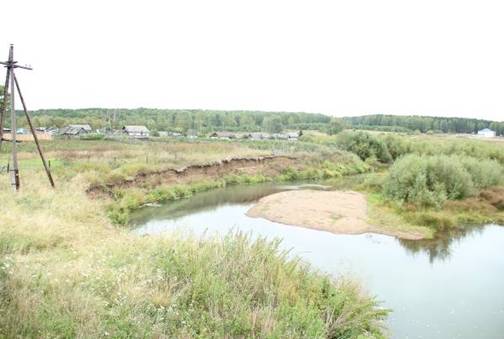

Рис. 2.3. Обрушение берега р. Чебула

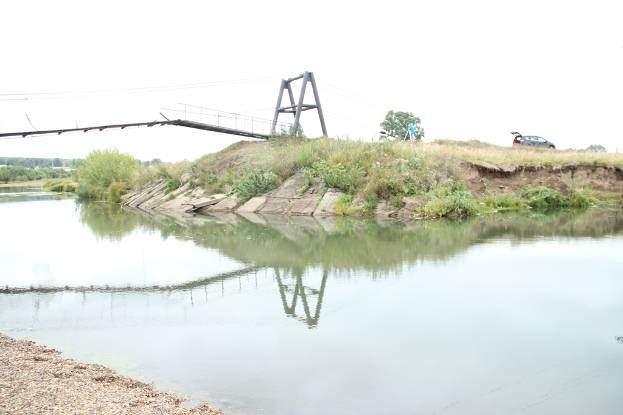

Рис.Обрушение подпорной стенки в долине р. Чебула

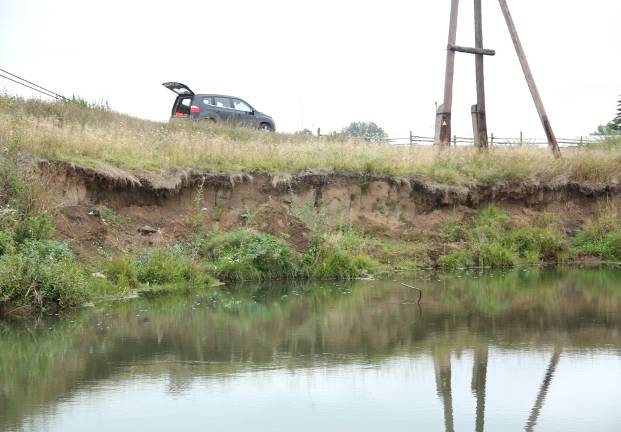

Рис. 2.5. Угроза обрушения опоры ЛЭП в пгт. Верх-Чебула.

Объект наблюдений № 19 создан в с. Серебряково Тисульского района. Значительно увеличилась протяженность размываемого участка. В 2012 году размыву подвергся участок протяженностью 400 м, против 300 м в 2011 году. Размыву подвержены аллювиальные отложения пойменной террасы р. Урюп. В 2012 г. размыв береговой части отмечен на всём протяжении объекта, величина которого достигает до 0,1-4,0 м. В западной части объекта величина размыва достигла 12-18 м (рис. 2.6).

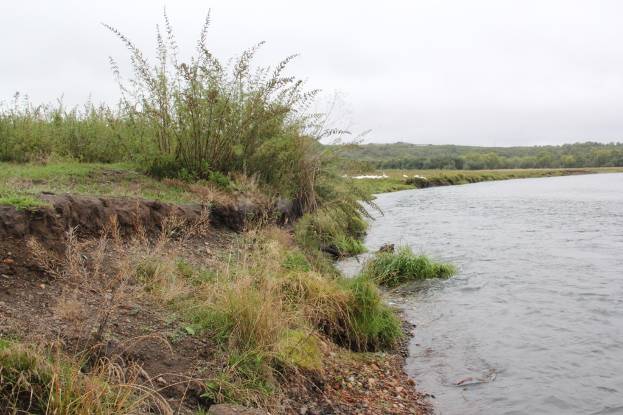

Рис. 2.6. Обрушение берега р. Урюп в с. Серебряково

На динамику развития эрозионно-гравитационных процессов в долинах рек наибольшее влияние оказывает режим гидрологических факторов, таких как уровень и расход рек, скорости их течения в паводок, продолжительность паводка, ледохода и т. д., которые, в свою очередь, тесно взаимосвязаны с метеорологическими факторами, основными из которых являются количество и внутригодовое распределение осадков и температура воздуха.

Процессам обрушения наиболее подвержены пойменные и надпойменные террасы, сложенные легко размываемыми суглинисто-песчаными породами. Происходящее в долинах рек меандрирование русла рек, характерное для равнинных территорий области, лежит в основе обрушения береговых уступов.

Так в зоне возможного размыва находятся: на р. Кия земли частного жилого сектора и народно-хозяйственные объекты г. Мариинск, р. Томь – территории зон санохраны 1-го пояса Пугачевского водозабора ( г. Кемерово), жилые дома и приусадебные участки с. Боровково Новокузнецкого района, участок автодороги областного значения Новокузнецк-Междуреченск в районе с. Боровково, канализационный коллектор п. г.т. Крапивинский, р. Чебула – жилой сектор п. г.т. Верх-Чебула, р. Урюп - приусадебные участки в с. Серебряково Тисульского района.

3. Прогноз развития ЭГП

По результатам определения величин размыва за 2012 г. и предыдущие годы на объектах наблюдений за боковой эрозией рек с учетом прогноза осадков и температуры составлен краткосрочный прогноз скорости размыва на 2013 г. (табл.3.1).

Таблица 3.1

Прогноз развития речной боковой эрозии на объектах наблюдений

№№ объекта (река)	Средняя скорость размыва за период наблюдений	Средняя максим. скорость разрушения берега за весь период наблюдений	Прогноз средней величины размыва в 2013 г., м	Прогноз максимальной величины размыва в 2013 г., м	Ожидаемые разрушения
1	2	3	4	5	6
2 (р. Томь)	1,8 ( гг.)	5,0	1,0-1,5	3,0-4,0	Уменьшение площади земель частного сектора с. Боровково, обрушение территории, ранее занимаемой домом № 1 по ул. Школьной. Возрастание угрозы обрушения автомобильной дороги Новокузнецк-Междуреченск в процессоопасном сезоне весна-лето 2013 г.
17 (р. Чебула)	2,5 ( гг.)	4,0	1,0	1,5-2,0	Уменьшение площади земель усадеб домов №№ 15 и 17 ул. Набережная п. г.т. Верх-Чебула
19 (р. Урюп)	1,2 ( гг.)	3,0	1,0	2,0-2,5	Уменьшение площади земель частного сектора с. Серебряково

На динамику развития эрозионно-гравитационных процессов в долинах рек наибольшее влияние оказывает режим гидрологических факторов, таких как уровень и расход рек, скорости их течения в паводок, продолжительность паводка, ледохода и др., которые, в свою очередь, тесно взаимосвязаны с метеорологическими факторами, основными из которых являются количество и внутригодовое распределение осадков и температура воздуха.

Наиболее подвержены разрушению пойменные и надпойменные террасы, сложенные легко размываемыми суглинисто-песчаными породами. Происходящее в долинах рек меандрирование русла рек, характерное для равнинных территорий области, также способствует подмыву береговых уступов.

Так в зоне размыва находятся: на р. Кия земли частного жилого сектора и народно-хозяйственные объекты г. Мариинск, р. Томь – территории зон санохраны 1-го пояса Пугачевского водозабора ( г. Кемерово), жилые дома и приусадебные участки с. Боровково Новокузнецкого района, участок автодороги областного значения Новокузнецк-Междуреченск в районе с. Боровкого, канализационный коллектор п. г.т. Крапивинский, р. Чебула – жилой сектор п. г.т. Верх-Чебула, р. Урюп - приусадебные участки в с. Серебряково Тисульского района.

Прогноз подтопления обследованных объектов

В 2012 году обследованы территории населенных пунктов и промышленных объектов, подверженных природному и техногенному подтоплению: г. Кемерово (ул. Коперная д.29); автомобильная дорога г. Новокузнецк - п Чистогорский; промплощадка Ново-Кемеровской ТЭЦ.

При обследовании участка дома № 29 по ул. Коперной в г. Кемерово установлено, что при сооружении автомобильных дорог и домов частного сектора не произведена инженерная подготовка территории (рис. 4.1).

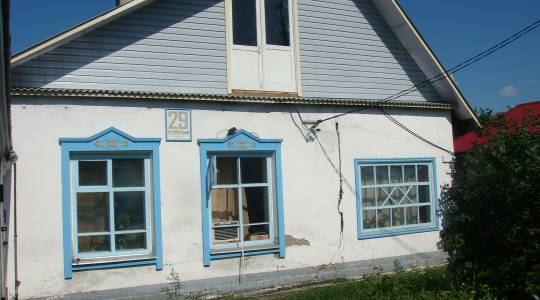

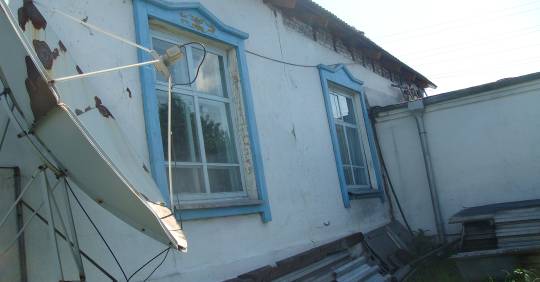

Рис. 4.1. Деформация хозяйственных построек на участке дома № 29

ул. Коперная в г. Кемерово

Обследование промплощадки Ново-Кемеровской ТЭЦ, расположенной на второй и частично первой надпойменной террас р. Томи на пути транзита подземных вод и в области стока поверхностных.

На объекте проводятся мониторинговые наблюдения с целью разработки рекомендаций по дренажу территории. По результатам обследования, выполненного в 2012 г., установлено, что уровни ПВ на площадке фиксируются на глубинах 2,95-5,90 м. Признаков подтопления, ранее наблюдавшихся на поверхности и явного замачивания фундаментов не наблюдается. При прогнозируемой многоснежной зиме гг. следует ожидать подъем уровней ПВ 2,0-3,0 м. Уровни подземных вод здесь могут установиться на глубинах 0,95 – 2,90 м и вблизи дневной поверхности.

При обследовании в п. Чистогорский установлено, что Автомобильная дорога на въезде в п. Чистогорский приподнята над рельефом местности на 5-15 м; рельеф имеет уклон в сторону дороги; поверхностный сток с рельефа и подземный сток имеют то же направление; в логу, примыкающему к дороге разгружаются подземные воды и скапливаются поверхностные; на этом участке образовалась зона подпора, что нарушает устойчивость автомобильного полотна: дорожное полотно подпруживается и подмывается (рис.4.2). В сложившейся ситуации следует рекомендовать организацию горизонтального дренажа для перебрасывания скапливающихся в зоне подпора вод в обход дороги, в этом случае единственно возможным способом – под ней. Без проведения мероприятий по отводу поверхностных вод подтопление будет продолжаться.

Ведущий гидрогеолог ООО

Красновоярская ГГП

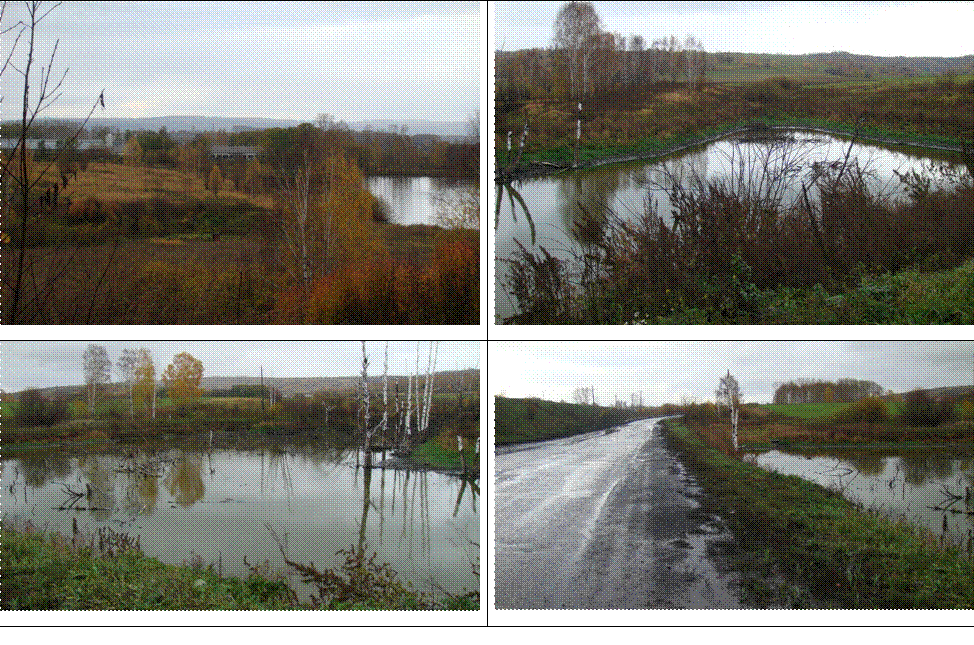

Рис. 4.2. Подпор поверхностными водами автомобильного полотна дороги Новокузнецк - Чистогорский

Прогноз экзогенных геологических процессов на территории Кемеровской области на 2013 г.

Таблица 4.1

Кон. №№	Наименование субъекта Федерации	Экзогенные геологические процессы	Методы составления прогноза, составители	Содержание прогноза
Западно-Сибирский федеральный округ
42	Кемеровская область	гравитационно-эрозионные процессы	Метод экспертных оценок на основе данных о режиме ЭГП гидрогеологическая партия»	Гравитационно – эрозионные процессы В районе с. Боровково Новокузнецкого района прогнозируется средняя скорость размыва до 1,0-1,5 м при максимальной до 3,0-4,0 м. Возрастает угроза обрушения берега на приусадебном участке д.№1 на ул. Школьная. В рп. Верх-Чебула ожидается в основном размыв участка правого берега р. Чебула вдоль усадьбы д.№ 19 по ул. Набережная, возможен размыв берега под опорой ЛЭП. Ожидаемая средняя скорость размыва 1,0 м, при максимальных величинах до 1,5 -2,0 м. В с. Серебряково Тисульского района. ожидается снижение скорости размыва левобережной поймы р. Урюп. Ожидаемая средняя скорость размыва 1,0 м/год, на отдельных небольших участках есть вероятность размыва до 2,0-2,5 м.

Оправдываемость прогнозов экзогенных геологических процессов по территории

Кемеровской области за 2012 г.

Таблица 4.2

№№	Наименование субъекта Российской Федерации	Методы составления прогноза	Прогнозная оценка активности экзогенных геологических процессов	Наблюдавшаяся активность экзогенных геологических процессов	Оправдываемость Прогноза	Примечание
1	2	3	4	5	6	7
	Кемеровская область	Сравнительно-геологический анализ	Наиболее вероятна средняя активность гравитационно-эрозионных процессов на уч. Боровково, Верх. Чебула, Серебряково.	Наблюдавшаяся активность гравитационно-эрозионных процессов в 2012 году была на уровне низкой. Средняя величина размыва составила на уч. Боровково 1,0 м, уч. Верх. Чебула – 1,0 м, уч. Серебряково – 1,0 м.	Прогноз оправдался удовлетворительно

Сводные данные о прогнозируемой активности экзогенных геологических процессов

на территории Кемеровской области на 2013 г.

Таблица 4.3

№№[1]	Наименование субъекта Российской Федерации	Степень прогнозируемой активности Экзогенных геологических процессов
Очень высокая	Высокая	Средняя	Низкая

1	2	3	4	5	6
42	Кемеровская область р. Томь (420502)	-	-	гравитационно-эрозионные процессы	-
42	Кемеровская область р. Чебула (420617)	-	-	-
42	Кемеровская область р. Урюп (420619)	-	-	-
